如何选择空心旋转平台：完整选型指南

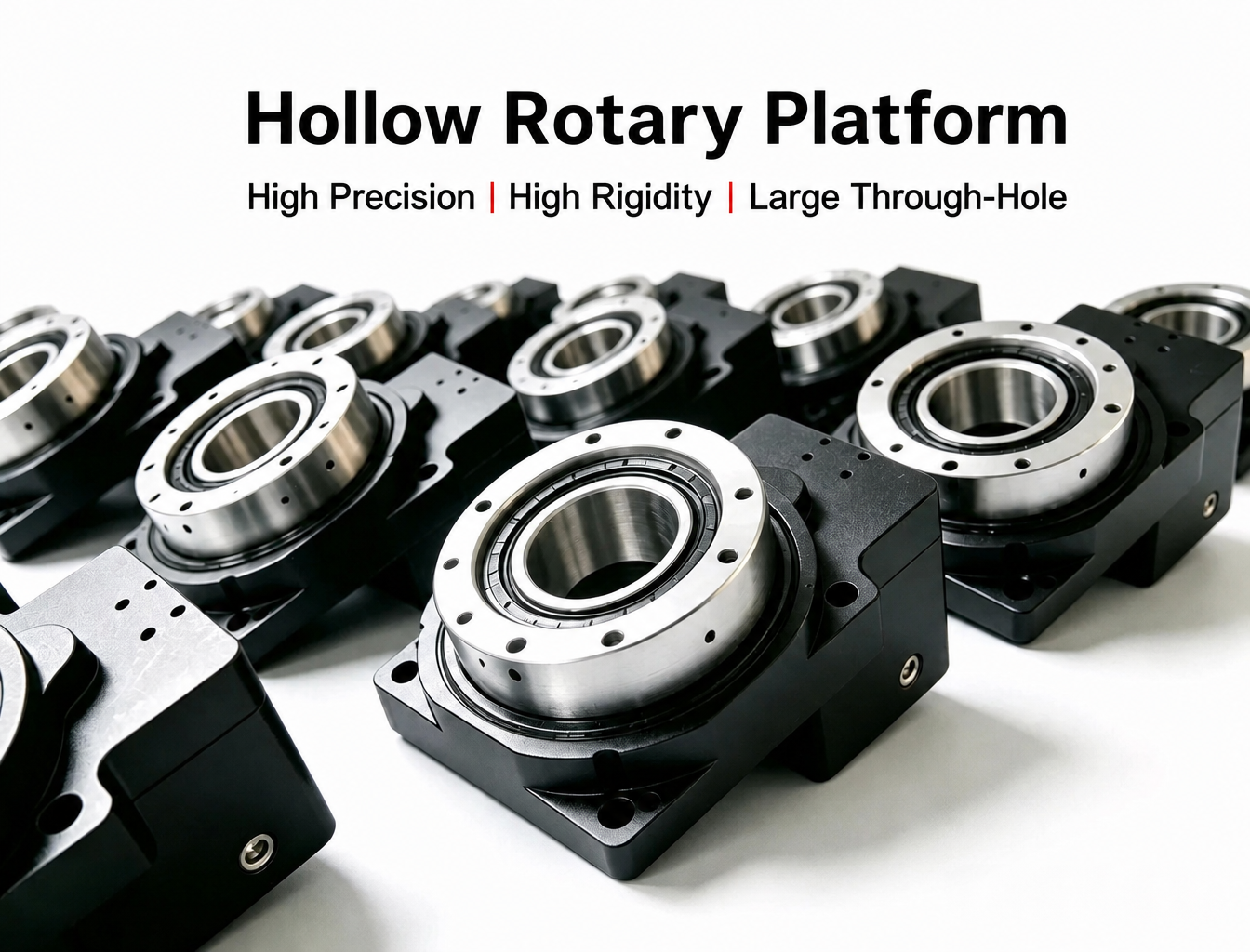

中空旋转平台是一种精密旋转部件，通常用于自动化定位、分度、检测、激光加工、点胶及其他运动控制应用。与传统旋转机构相比，其中心中空设计可使电缆、气管、光纤及其他管线直接穿过旋转轴，从而更易实现紧凑且集成化的设备设计。

根据传动结构和应用要求，中空旋转机构也可称为中空旋转工作台或中空旋转执行器。尽管这些产品外观可能相似，但其负载能力、定位精度、中空孔径、速度、刚性和电机配置可能存在显著差异。

因此，选择中空旋转平台不应仅依据额定扭矩或最高速度等单一参数。正确的选型需要考虑实际负载、偏心量、惯量、精度要求、中空孔径、加速度、工作周期、安装方向和运行环境。

选择中空旋转平台时应考虑哪些因素？

在实际应用中，可参考以下选型顺序：

负载和倾覆力矩 → 负载惯量 → 定位和旋转精度 → 中空孔径 → 速度和加速度 → 电机匹配 → 安装和环境 → 安全裕量

这一顺序有助于避免一个常见问题：仅根据标称规格选择旋转平台，而忽略设备的实际运行工况。

1. 从实际运行工况入手

在比较不同中空旋转工作台型号之前，首先应明确旋转机构的实际工作方式。

基本参数应包括：

总负载、夹具和工件重量

重心与旋转轴之间的距离

• 所需输出扭矩

• 轴向和径向负载

• 最高旋转速度

• 加速和减速

• 启停循环次数

• 所需定位精度

• 所需重复定位精度

• 所需中空孔径

• 安装方向

• 运行环境

例如，承载10 kg工件且工件重心靠近旋转轴的旋转工作台，与安装在距旋转轴100 mm处的10 kg工件，其机械要求可能完全不同。

重量相同，但倾覆力矩不同。

2. 检查额定扭矩和峰值扭矩

扭矩是工程师在选择中空旋转平台时通常首先检查的参数之一，但应分别理解额定扭矩和峰值扭矩。

额定扭矩通常是指旋转机构在规定运行条件下能够持续承受的扭矩。

峰值扭矩则与短时间加速、减速、启动或冲击负载更为相关。

对于持续阻力负载，所需扭矩应保持在额定扭矩范围内。在加速或运动状态突然变化时，瞬时扭矩可能接近峰值扭矩能力。

但是，仅考虑扭矩并不够。

机械负载还可能产生轴向力、径向力和倾覆力矩。因此，应检查完整中空旋转执行器的负载能力，而不是仅根据其标称输出扭矩选择型号。

3. 注意偏心负载和倾覆力矩

偏心负载是旋转平台选型中最常被忽略的因素之一。

当工件或夹具的重心偏离旋转轴时，会产生倾覆力矩。

基本计算公式为：

M = F × L

其中：

M = 倾覆力矩

F = 负载力

L = 负载中心至旋转轴的距离

例如，若一个10 kg负载位于距旋转轴100 mm处：

F ≈ 10 × 9.81 = 98.1 N

M ≈ 98.1 × 0.1 = 9.81 N·m

这就是为什么两个负载重量相同的应用可能需要完全不同的旋转平台。

对于涉及较大偏心负载、快速加速或外部冲击的应用，工程师还应预留适当的机械安全裕量，而非选择接近理论极限的平台。

4. 计算负载惯量，而不仅仅是负载重量

负载重量决定基本机械负载，而旋转惯量决定加速和减速负载的难易程度。

对于简化的圆盘形负载：

J = 1/2 × m × r²

其中：

J = 转动惯量

m = 质量

r = 旋转半径

实际惯量计算应考虑工件、夹具、旋转平台及其他旋转部件的几何形状。

对于减速型旋转机构，还可根据减速比将负载惯量换算到电机侧。简化形式如下：

J_motor-side = J_load / i²

其中 i 为减速比。

随后应将计算得到的电机侧负载惯量与电机转子惯量进行比较。

为什么惯量匹配很重要？

如果相对于电机惯量而言负载惯量过高，系统可能出现：

• 加速和减速时间延长

• 定位偏差增大

• 启动或停止时产生振动

• 伺服跟随误差

• 电机过载

• 难以达到所需的节拍时间

在某些伺服应用中，负载惯量 / 电机转子惯量 < 5这样的惯量比可作为工程参考，但不应将其视为通用标准。

可接受的惯量比取决于电机、驱动器、控制算法、减速机构、加速曲线和实际工作周期。

对于用于高速、频繁加速伺服系统的中空旋转执行器，相比低速分度应用，惯量匹配通常更值得关注。

5. 了解重复定位精度与旋转精度之间的差异

精度是另一个重要的选型因素，但多种不同参数经常被混淆。

重复定位精度

重复定位精度描述旋转平台能够多么稳定地返回同一位置。

这对于以下应用尤为重要：

• 视觉检测

• 自动化装配

• 点胶

• 激光加工

• 分度应用

• 精密定位

回程间隙

回程间隙是指旋转方向改变时可能出现的机械间隙或空行程。

低回程间隙对于涉及频繁双向定位的应用尤为重要。

对于平台主要沿单一方向旋转的应用，回程间隙对系统性能的影响可能不同。

径向和轴向跳动

对于精密夹具、检测系统和光学应用，端面跳动和径向跳动可能与重复定位精度同样重要。

因此，在比较不同中空旋转工作台时，不应只关注一项精度规格，而应考虑应用所需的完整机械精度要求。

6. 根据实际布线要求选择中空孔径

中空结构是中空旋转平台的主要优势之一。

中心通孔可为以下部件提供布线路径：

• 电机电缆

• 编码器电缆

• 气动管路

• 真空管路

• 光纤

• 传感器线缆

• 冷却管路

但是，选择尽可能大的中空孔径并不总是最佳方案。

更大的孔径可能增加旋转机构的外形尺寸、结构尺寸、重量和成本。

选择孔径时，除当前线缆束外，还应考虑：

• 连接器尺寸

• 电缆弯曲半径

• 气动接头尺寸

• 未来布线要求

• 维护空间

• 安装间隙

目标是在不必要地增加整个旋转组件尺寸的前提下，提供充足的内部布线空间。

7. 检查速度、加速和减速

最高速度是另一个重要参数，但应始终结合加速度和工作周期进行评估。

旋转平台在技术上可能能够达到某一最高速度，但这并不一定意味着其应在重负载下以该速度连续运行。

对于分度应用，关键参数可能包括：

• 旋转角度

• 分度时间

• 加速时间

• 减速时间

• 停留时间

• 每分钟循环次数

对于连续旋转，还应考虑热性能和扭矩降额。

当加速和减速过于激进时，系统可能出现振动、机械冲击、异常噪声或定位稳定性降低。

在某些情况下，增加加速和减速时间可在不改变旋转平台本身的情况下改善整体运动性能。

8. 区分间歇运行和连续运行

许多中空旋转平台特别适用于间歇分度和定位。

典型应用包括：

• CNC分度

• 装配工位

• 视觉检测

• 激光打标

• 点胶

• 多工位自动化

这些应用通常要求快速定位，随后保持静止一段时间。

连续旋转则不同。

如果平台需要长时间连续旋转，工程师应评估：

• 连续扭矩

• 轴承转速

• 电机发热

• 减速箱效率

• 润滑

• 散热

• 工作周期

同一旋转平台在间歇运行和连续运行时，其允许性能可能不同。

9. 将中空旋转平台与电机匹配

对于电机驱动的旋转机构，应将电机和传动系统视为一个运动系统。

基本匹配参数包括：

• 所需电机扭矩

• 所需电机转速

• 电机转子惯量

• 减速比

• 输出扭矩

• 加速要求

• 电机法兰

• 轴或联轴器接口

• 编码器配置

• 安装方向

所需电机扭矩应根据实际负载和减速比计算，而不是仅根据平台的输出扭矩来选择电机。

对于需要紧凑集成的应用，配备集成电机、编码器和传动装置的中空旋转执行器可减少外部机械部件数量，并简化系统集成。

10. 考虑安装方向

安装方向会影响旋转机构的实际负载。

水平安装常用于旋转工作台，但垂直安装可能引入额外轴向负载，或改变重力负载的方向。

选择型号前，请确认：

• 水平或垂直安装

• 重力负载方向

• 轴向负载

• 径向负载

• 外部倾覆力矩

• 夹具安装结构

• 输出法兰刚性

对于垂直应用，即使驱动系统断电，机械结构也必须能够安全支撑负载。

11. 考虑运行环境

运行环境可直接影响旋转平台的使用寿命和可靠性。

对于涉及粉尘、切屑、冷却液或其他污染物的应用，应检查所需防护等级和密封结构。

典型环境因素包括：

• 粉尘和碎屑

• 切削液

• 湿度

• 温度

• 腐蚀性物质

• 振动

• 频繁启停运行

对于潮湿或腐蚀性环境，可能还需考虑表面处理和防腐保护。

如果应用涉及频繁启停循环，尤其是每分钟超过20个循环，则应评估轴承寿命和热工况，而不是仅依赖标称额定寿命。

12. 检查轴承刚性和使用寿命

传动系统并非决定中空旋转工作台性能的唯一因素。

轴承结构还会影响：

• 径向刚性

• 轴向刚性

• 倾斜刚性

• 跳动

• 负载能力

• 使用寿命

对于具有较大偏心负载或高精度要求的应用，轴承刚性尤为重要。

扭矩充足但机械刚性不足的平台，在负载下仍可能出现挠曲或定位误差。

因此，应评估完整机械结构，而不是仅比较减速比或电机扭矩。

13. 预留适当的安全裕量

通常不建议选择恰好达到计算负载极限的旋转平台。

所需安全裕量取决于实际应用。

对于相对稳定的间歇负载，可将约1.2–1.5×的工程裕量作为初步参考。

对于涉及冲击负载、大偏心量或频繁加速和减速的应用，1.5–2×等更大的裕量可能更合适。

这些数值应视为工程参考，而不是通用标准。最终选型应根据制造商的负载、扭矩、轴承、速度和工作周期规格进行验证。

14. 中空旋转平台选型清单

选择型号前，建议准备以下信息：

具备这些参数后，对比不同中空旋转平台和中空旋转执行器配置将变得更加容易。

15. 不同应用需要不同的选型重点

不存在一项能够决定旋转平台是否适用于所有应用的单一规格。

对于高精度应用，当电机、传动装置、编码器和输出机构需要作为完整运动系统协同工作时，中空旋转执行器可提供更集成化的解决方案。

16. 选择中空旋转平台时的常见错误

仅关注额定扭矩

平台可能具有足够的额定扭矩，但仍可能因偏心负载、惯量或轴向/径向负载过大而不适用。

仅根据负载重量选择

质量相同的两个负载，会因其距旋转轴的距离不同而产生非常不同的倾覆力矩。

将惯量比视为固定数值

惯量比5有时被用作工程参考，但适当数值取决于电机、伺服驱动器、加速度和控制系统。

仅关注定位精度

重复定位精度、回程间隙、跳动、刚性和振动是不同的性能指标。

选择最大的中空孔径

较大的孔径可提供更多布线空间，但也会增加整个旋转机构的尺寸和成本。

忽略工作周期

用于偶尔分度的旋转平台，与持续高速运行的平台具有不同的热性能和轴承要求。

忽略安装方向

与水平安装相比，垂直安装可能引入不同的轴向负载和重力负载。

如何选择合适的中空旋转平台？

中空旋转平台的选型应从实际机械工况开始，而不是从单一目录参数开始。

首先确定总负载和偏心量，然后计算倾覆力矩和旋转惯量。之后，评估定位精度、重复定位精度、回程间隙、跳动、中空孔径、速度、加速度和工作周期。

对于需要更集成化运动解决方案的系统，中空旋转执行器可将传动机构、电机、编码器和输出结构整合为紧凑的旋转单元。这可简化机械集成，同时为自动化旋转运动提供更简洁的解决方案。

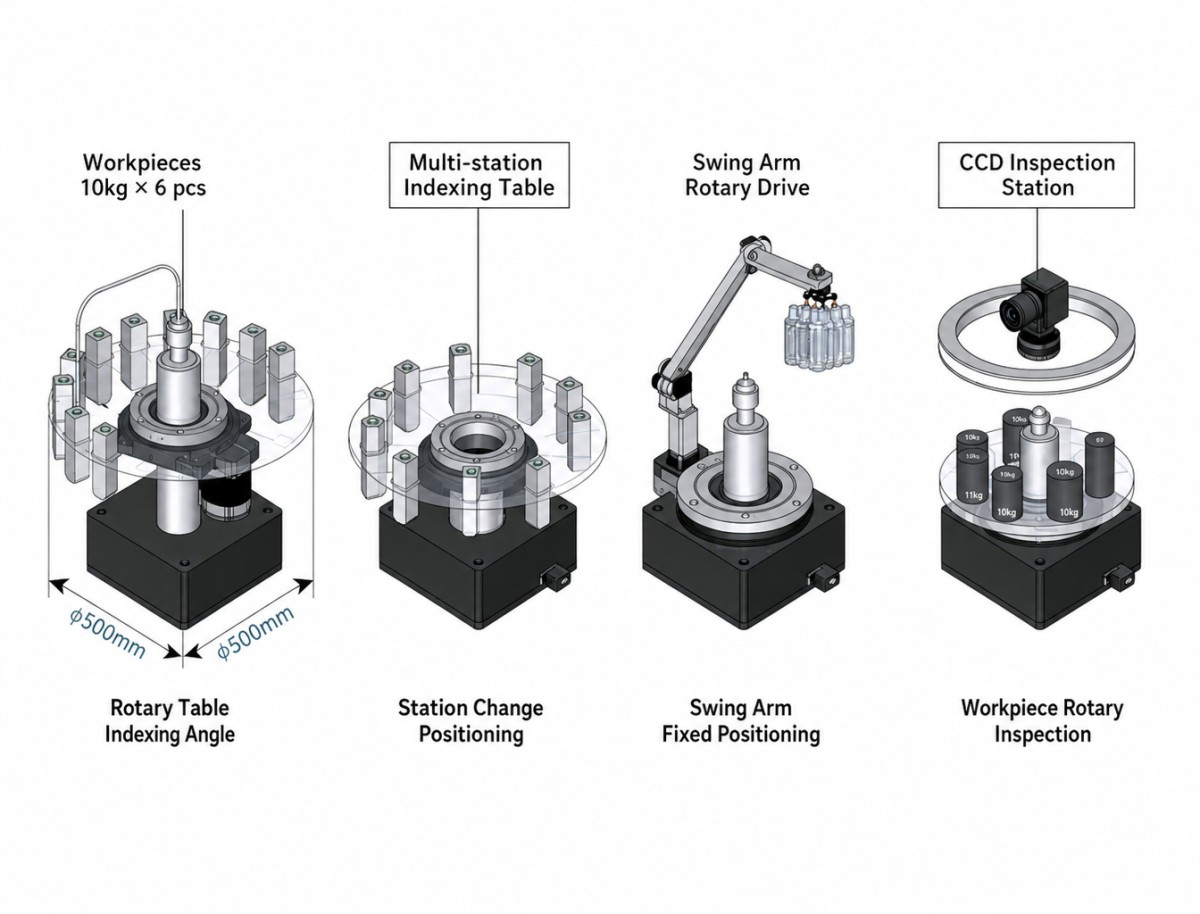

对于CNC分度、晶圆搬运、视觉检测、激光加工、点胶、面板搬运和精密定位等应用，最终应根据设备完整的负载、精度、速度、结构和环境要求选择合适的解决方案。

因此，实用的选型顺序为：

倾覆力矩 → 负载扭矩 → 负载惯量 → 精度 → 中空孔径 → 速度和加速度 → 电机匹配 → 安装和环境 → 安全裕量

该方法可为应用选择合适的中空旋转平台、中空旋转工作台或中空旋转执行器提供更可靠的依据。
