为什么RV减速器需要齿廓修形？如何进一步降低回程间隙和传动误差？

在机器人关节、精密回转工作台和重载精密传动系统中，RV减速器的精度并非仅由加工精度决定。摆线齿廓修形、针齿啮合、曲轴偏心度、轴承游隙、装配精度、载荷引起的变形以及热变形，都会影响在输出端测得的回程间隙和传动误差。

因此，RV减速器中的齿廓修形并非简单地“将齿做得略小一些”，其目的也不是形成更大的间隙。更准确地说，齿廓修形是在理论共轭齿廓中引入可控的间隙量，使RV减速器能够在制造公差、装配误差、载荷变形和热变形共存的实际工况下保持稳定啮合。

因此，对于高精度RV减速器而言，目标并非单纯追求“零回程间隙”，而是在最小可用间隙、多齿分担载荷、低回程间隙、低传动误差和长期可靠性之间实现实际可行的平衡。

为什么不能直接采用理论零间隙摆线齿廓？

RV减速器的第二级传动采用摆线轮和针齿。在理想几何条件下，依据理论共轭齿廓生成的摆线齿廓可实现极为紧密的啮合。

然而，实际的RV减速器并非理想的几何系统。

摆线轮齿廓、针齿孔位置、针齿半径、曲柄偏心量、轴承游隙以及各部件之间的装配关系均存在制造公差。若设计仅依据理论齿廓力求实现近零间隙，所得的高理论精度反而可能在实际装配和运行中引发更严重的问题。

制造和装配误差会改变实际啮合状态

RV减速器包含大量精密部件。摆线轮、针齿壳体、曲轴、行星机构、主轴承和曲柄轴承构成了复杂的尺寸与位置链。

例如，摆线轮存在齿廓偏差，针齿孔存在位置公差，针齿半径存在尺寸偏差，曲柄存在偏心误差，轴承存在游隙和制造公差，两个摆线轮可能存在相位误差，壳体和输出结构也可能存在几何偏差。

这些误差累积后，即使每个单独部件均符合规定公差，装配系统的实际中心位置也可能偏离理论位置。

因此，若缺乏适当的齿廓修形和间隙设计，就可能发生局部干涉或接触压力过大。

载荷引起的弹性变形会改变理论齿廓

当RV减速器在额定扭矩下运行时，摆线轮、针齿、曲轴、轴承和壳体都会产生一定程度的弹性变形。

这包括针齿与摆线轮接触处的变形、摆线轮弯曲、曲轴扭转变形、轴承弹性变形以及输出法兰和壳体的变形。

因此，在冷态空载运行时观察到的理想啮合状态，未必与额定载荷下的啮合状态相同。

如果齿廓修形仅考虑几何误差而忽略载荷引起的变形，实际接触区域可能在运行中发生偏移，导致传动误差随扭矩变化。

这正是高精度RV减速器设计日益需要从简单几何齿廓修形转向载荷相关变形补偿的原因。

热变形同样会改变RV减速器间隙

RV减速器连续运行后，润滑剂温度升高，摆线轮、针齿、针齿壳体及其他部件会发生热膨胀。

因此，室温下合适的间隙，在减速器达到热平衡后可能会变小。

若初始间隙过小，热膨胀可能造成局部干涉、摩擦增大和温升过高。

因此，RV减速器齿廓修形应在预期温度范围内提供适当的运行间隙，而非仅针对冷态进行设计。

润滑同样需要适当的啮合间隙

RV减速器采用多齿同时啮合。如果接触区域过紧，润滑剂进入实际接触区域的流动可能受到影响，同时摩擦和发热也会增加。

因此，齿廓修形的目的并非单纯增大间隙。其目标是在保持有效齿面啮合的同时，为润滑、热膨胀、制造公差和装配误差预留足够空间。

这也是高精度RV减速器不单纯追求理论零间隙的另一原因。

RV减速器常见的齿廓修形方法有哪些？

摆线轮齿廓修形的基本原理是，在理论齿形几何基础上对实际工作齿廓进行微小调整。

根据修形方向和方法的不同，常见方式包括等距修形、移距修形、角度修形和组合修形。

等距齿廓修形

等距修形是沿齿廓法线方向对理论摆线齿廓进行微小调整。可以将其理解为对理论齿廓进行受控偏置，从而改变实际啮合间隙。

该方法在计算和制造方面相对直接，是摆线轮设计中的一种实用方法。

但是，单纯的等距修形也存在局限性。若对整个齿廓施加完全相同的修形量，则可能难以同时满足工作区啮合、齿顶间隙、齿根间隙以及载荷引起变形补偿的要求。

移距修形

移距修形通过改变与中心距相关的几何参数来调整啮合状态。

该方法可对RV减速器的实际啮合状态产生显著影响。因此，它通常与其他修形方法结合使用，而非作为唯一的齿廓修形策略。

适当选择的移距有助于改善工作区接触状态，并降低局部干涉的可能性。

角度齿廓修形

角度修形通过调整摆线轮的整体角位置，并重新生成相应齿廓。

理论上，该方法可使工作区域更接近理想共轭关系，同时在非工作区域形成必要的间隙。

但是，该方法对齿廓生成、加工和检测提出更高要求，因此需要考虑制造成本和工艺一致性。

等距与移距组合修形

在实际RV减速器设计中，组合修形相比依赖单一修形方法具有更大的灵活性。

通过结合等距修形和移距修形，工程师可以调整工作区啮合、非工作区间隙、同时啮合的齿数、接触分布、回程间隙和接触应力。

因此，对于高精度RV减速器，最重要的问题并非简单地采用哪种修形方法，而是最终齿廓能够产生何种运行间隙和载荷分布。

更小的修形量是否始终意味着更高的RV减速器精度？

这是RV减速器设计中常见的误区。

从几何角度看，增加修形量通常会增加形成的间隙，也可能增大几何回程间隙。

但这并不意味着持续减小修形量就能制造出精度更高的RV减速器。

如果齿廓修形不足，减速器可能出现局部干涉、接触应力集中、摩擦增加、温度升高、润滑条件变差、噪声增加、热稳定性下降以及长期磨损加速等问题。

因此，RV减速器齿廓修形的真正目标是最小可用间隙，而非理论零间隙。

同时，必须保持足够的有效齿面啮合和适当的载荷分布。

为什么不能仅通过齿廓修形控制RV减速器回程间隙？

回程间隙是RV减速器精度的重要指标，但并非仅由摆线齿廓决定。

实际回程间隙是多个误差源共同作用的结果，包括摆线轮齿廓和修形误差、针齿分布误差、曲柄偏心度、轴承游隙、两个摆线轮之间的相位误差、一级行星传动误差、输出法兰和壳体变形、装配误差以及热变形。

因此，如果摆线齿廓优化后RV减速器仍存在过大的回程间隙，单纯进一步减小修形量往往不是最有效的解决方案。

更有效的方法是建立完整的回程间隙误差预算，并确定每个误差源对最终输出误差的贡献程度。

RV减速器回程间隙与传动误差有什么区别？

回程间隙和传动误差经常被同时讨论，但二者描述的是减速器性能的不同方面。

回程间隙主要反映旋转方向反转时显现出的空行程或间隙。

而传动误差描述的是实际输出运动与理论预期输出运动之间的偏差。

对于机器人关节而言，两者都会影响最终定位性能。

在高精度机器人、精密回转工作台和高响应伺服系统中，减速器的静态回程间隙可能相对较小，但仍可能表现出明显的周期性传动误差。在这种情况下，输出端仍可能出现定位波动。

因此，不能仅通过追求极小的回程间隙值来评价高精度RV减速器。

实际目标应理解为对回程间隙、周期性传动误差、载荷相关误差和热状态相关误差的综合控制。

RV减速器加载后传动误差为何会发生变化？

这是高精度RV减速器设计中的一个重要问题。

在空载条件下，摆线轮与针齿之间的实际接触位置主要由几何误差决定。

但一旦施加扭矩，接触区域就会发生变化。

随着载荷增加，针齿接触部位会产生弹性变形，摆线轮会轻微弯曲，曲轴会产生扭转变形，轴承会发生弹性位移，输出结构也会变形。因此，实际啮合区域会重新分布。

因此，在空载条件下优化的摆线齿廓，在额定扭矩下未必能够保持相同的传动误差。

这也是高精度RV减速器开发正从几何齿廓修形转向载荷相关齿廓补偿的原因之一。

弹性补偿如何进一步降低RV减速器传动误差？

当目标是在加载条件下降低传动误差时，工程师可建立RV减速器的结构变形模型。

基本过程是从理论齿廓开始，进行几何修形，引入实际运行载荷，计算由此产生的接触变形，确定形成的啮合位移，然后沿相反方向修正齿廓，以补偿预测的变形。

这种方法通常称为载荷相关齿廓修形或弹性变形补偿。

其目的并非单纯增加间隙，而是使修形量与实际运行载荷下产生的变形方向和变形量相对应。

对于机器人关节和精密回转工作台等传动误差尤为重要的应用，该方法可为提高加载精度提供更系统的路径。

还有哪些因素会影响RV减速器传动误差？

如果摆线齿廓已经优化但传动误差仍然过大，则需要检查RV减速器内部的其他误差源。

曲轴和曲柄轴承

曲轴是RV减速器中传递运动和载荷的关键部件。

曲柄偏心度、轴承游隙和轴承刚度都会影响最终输出运动。

如果这些因素未纳入误差预算，仅优化摆线齿廓可能无法获得稳定的低传动误差。

两个摆线轮之间的相位关系

双摆线轮RV减速器要求两个摆线轮保持规定的相位关系。

如果装配引入过大的相位偏差，载荷分布和输出运动误差都会受到影响。

因此，高精度RV减速器需要在装配过程中可靠控制相位关系。

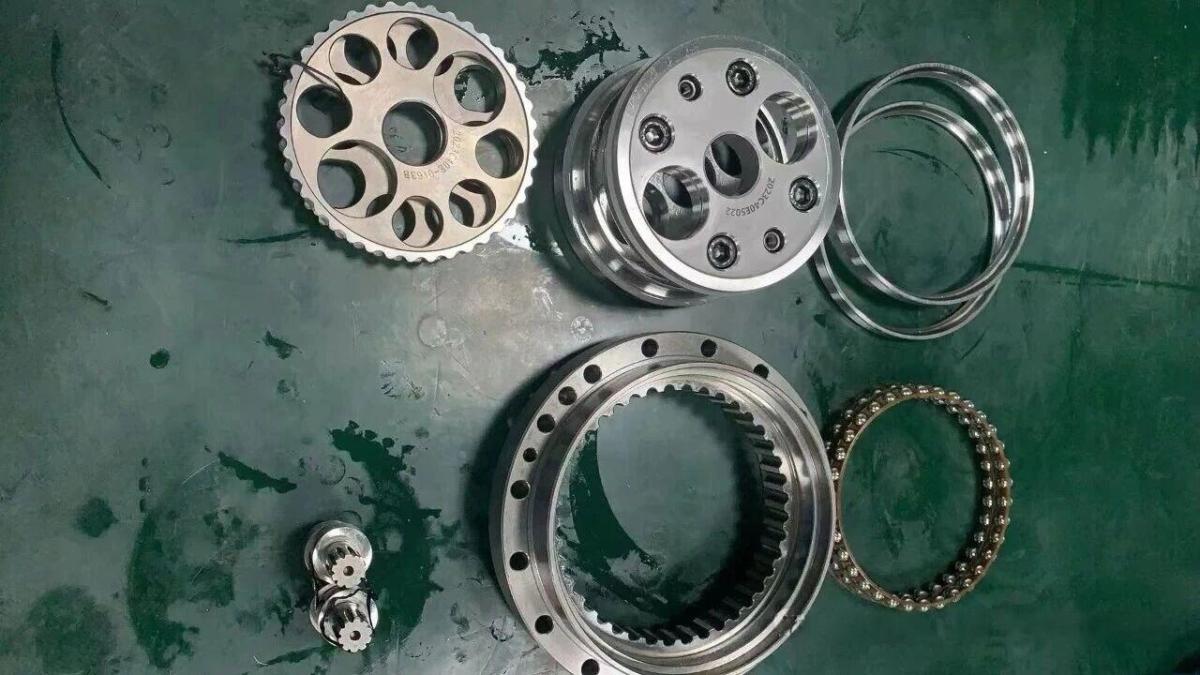

针齿壳体和针齿孔位置精度

针齿孔的位置精度直接决定针齿的实际分布。

如果针齿分布存在显著位置误差，即使理论摆线齿廓精度很高，也无法形成预期的啮合状态。

因此，针齿壳体的加工精度和装配基准是控制RV传动误差的重要因素。

一级行星传动

RV减速器并非仅由第二级摆线传动组成。

第一级太阳轮、行星轮和行星架同样会产生运动误差。

尽管某些误差的影响会通过传动比被减小或转换，但第一级行星机构仍需纳入高精度RV减速器的整体误差分析。

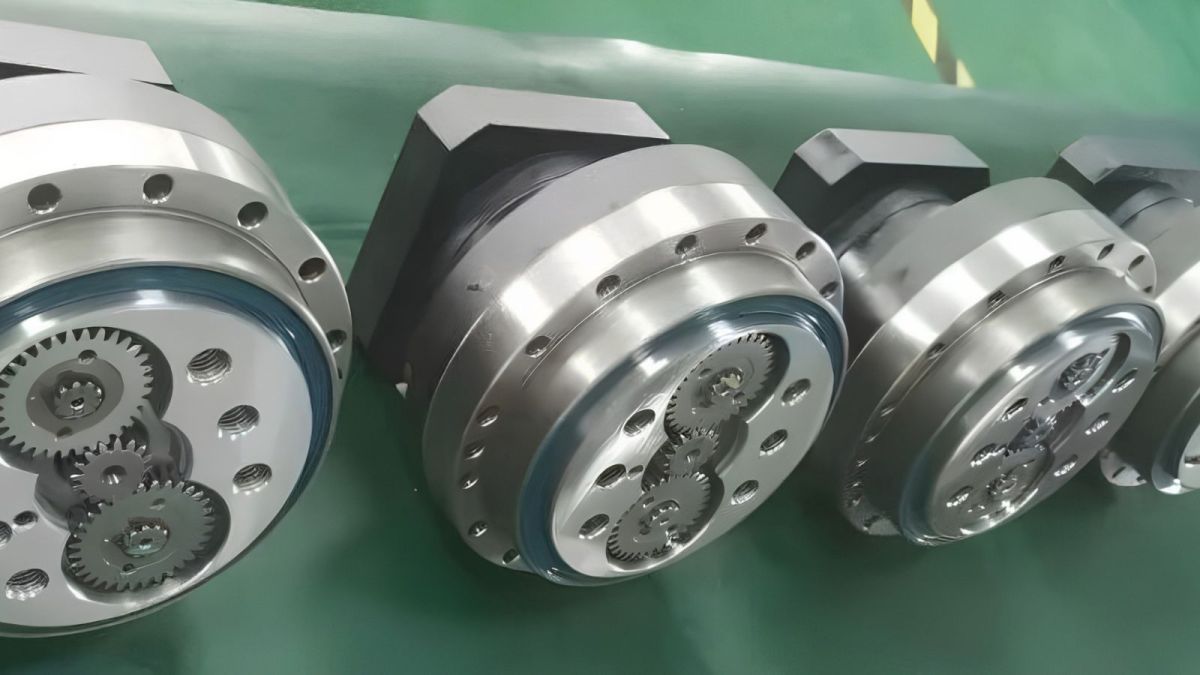

输出法兰和主轴承刚度

输出刚度不足会导致外部载荷变化时输出法兰发生微小位移。

对于机器人关节和精密回转工作台，这些位移最终会表现为输出定位误差。

因此，低回程间隙RV减速器不仅需要优化的摆线齿廓，还需要整个输出结构具备足够的刚度。

如何建立RV减速器回程间隙误差预算？

如果目标是稳定制造低回程间隙RV减速器，则不应将所有精度要求都集中在摆线轮上。

更实际的方法是将主要回程间隙来源分开，包括摆线齿廓修形误差、针齿分布误差、曲柄偏心度、轴承游隙、相位误差、一级传动误差、装配误差和输出结构变形。

然后可根据每个误差源的敏感性及其对最终输出误差的贡献，为其设定允许范围。

这种方法具有两大优势。第一，它有助于识别真正主导最终回程间隙的误差源。第二，它可避免工程师仅为补偿系统其他部位的误差，而反复提高某一部件的加工精度。

例如，如果回程间隙的主导来源是曲柄偏心度，进一步减小摆线齿廓误差可能收效甚微。

这就是误差预算和敏感性分析对高精度RV减速器开发至关重要的原因。

RV减速器齿廓修形应如何与制造公差协同？

齿廓修形和制造公差解决的是不同问题，不应将二者视为彼此替代。

齿廓修形主要用于控制系统在运行条件下的平均啮合行为，而制造公差则用于控制各个部件之间的差异。

可通过以下简单方式理解二者关系：

齿廓修形补偿系统行为，而公差控制制造波动。

如果部件加工精度不足，通过增加摆线齿廓修形来补偿所有误差，最终会导致间隙过大和回程间隙性能变差。

另一方面，如果设计中未考虑载荷引起的变形或热变形，即使部件公差极其严格，也无法对此进行补偿。

更系统的方法是结合齿廓修形、公差设计、装配控制、结构刚度和热变形分析。

齿廓修形后应如何测试RV减速器？

齿廓修形完成后，不能仅依据单一静态回程间隙值对设计进行评价。

更完整的验证过程应在不同运行条件下评估减速器。

步骤1——空载测试

第一阶段是在空载条件下，以受控低速测量输出运动误差和回程间隙。

评估应重点关注最大回程间隙、周期性误差、误差波形、角位置相关性以及正反向运动之间的差异。

如果误差曲线中出现明显的周期性规律，应进一步分析其是否与偏心度、针齿分布、相位关系或其他几何误差有关。

步骤2——不同载荷下的测试

随后应在轻载和额定载荷下测试减速器。

如果空载时传动误差相对较小，但随着载荷增加而显著增大，则结构弹性变形和接触状态变化可能是主导因素。

此时应重新审查载荷相关变形模型和齿廓补偿。

步骤3——热稳定性测试

对于连续运行的RV减速器，还需要评估热稳定性。

在减速器接近热平衡的过程中，应监测润滑剂温度、回程间隙、传动误差、噪声和温升的变化。

如果冷态与热稳定状态之间存在显著差异，则应重新考虑热膨胀造成的间隙变化。

步骤4——跑合测试

跑合的目的应是逐步稳定接触区域，而不是利用过大载荷强行使齿面达到可接受状态。

受控跑合过程应从中等载荷和转速开始，再逐步过渡到正常运行工况。

如果减速器需要长时间高载荷跑合才能消除明显干涉，则通常应通过齿廓修形、加工精度或装配控制来解决根本问题，而非通过激进跑合来掩盖问题。

高精度RV减速器真正需要控制什么？

RV减速器的精度并非由某一个单独部件决定。

其最终性能是齿形、齿廓修形、啮合、轴承、曲轴、针齿壳体、装配、载荷变形、热变形和输出结构组成的集成系统共同作用的结果。

因此，当尝试进一步降低回程间隙和传动误差时，关键问题并非简单地是：

“摆线齿廓应修形多少？”

更有价值的工程问题是：

“在实际运行载荷和温度条件下，完整传动系统需要多少可用间隙，以及应如何分配各个误差源？”

这代表着高性能RV减速器从传统几何设计向系统级精密工程的重要转变。

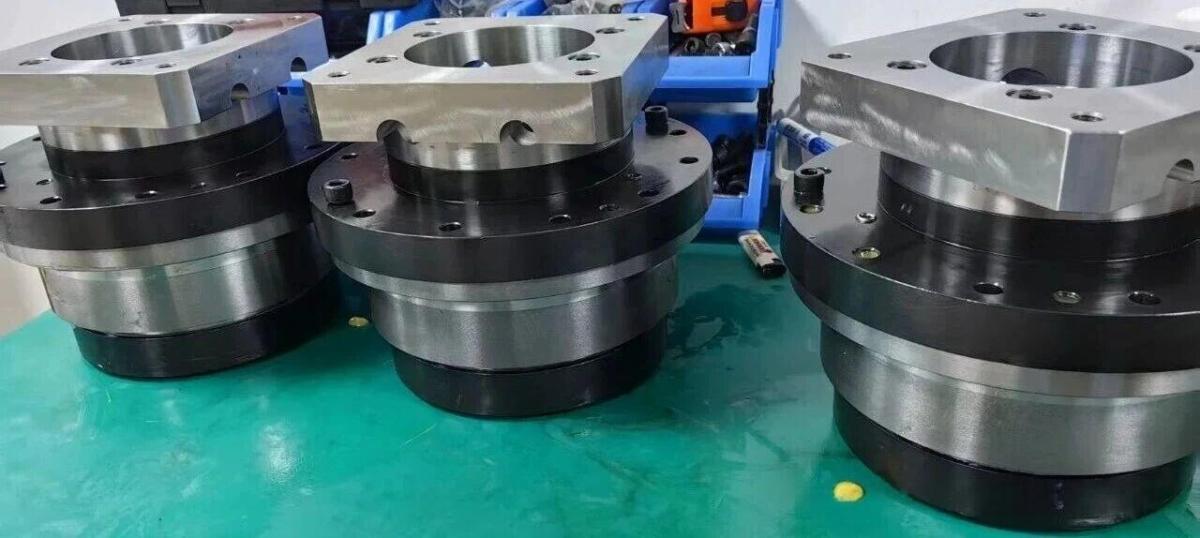

HONPINE RV精密齿轮减速器设计重点

对于机器人关节、重载机器人臂、工业回转工作台、精密回转机构和CNC设备，RV减速器通常需要在长期运行中承受较大输出扭矩，同时保持稳定的回程间隙、刚度和传动精度。

因此，不应通过单一回程间隙规格来评价RV减速器的性能。

更完整的工程评估应将回程间隙、传动误差、扭转刚度、承载能力、效率、热稳定性、轴承寿命和制造一致性作为一组综合性能要求进行考量。

对于HONPINE而言，RV精密齿轮减速器的开发也需要超越单个部件的尺寸精度，转向完整传动系统的性能。摆线齿廓修形只是该过程的一部分。长期性能取决于齿形设计、精密加工、部件公差、轴承匹配、装配工艺、载荷特性和验证测试之间的相互作用。

结论——RV减速器齿廓修形的目标不是零间隙

RV减速器齿廓修形的真正目的，不是使摆线轮无限接近理论齿廓，也不只是追求零间隙。

更合适的目标是在制造误差、装配误差、载荷变形、热变形和润滑条件同时存在的实际运行条件下，实现最小可用间隙、稳定的多齿啮合、适当的载荷分布和受控的传动误差。

因此，高精度RV减速器的优化过程应形成完整的工程闭环：

理论齿廓 → 摆线齿廓修形 → 误差预算 → 载荷变形分析 → 公差设计 → 精密加工 → 装配控制 → 空载和加载测试 → 热稳定性验证 → 齿廓修形迭代

只有协调这些阶段，RV减速器才能实现真正的低回程间隙和受控传动误差，而非依靠单一齿廓参数来追求精度。
