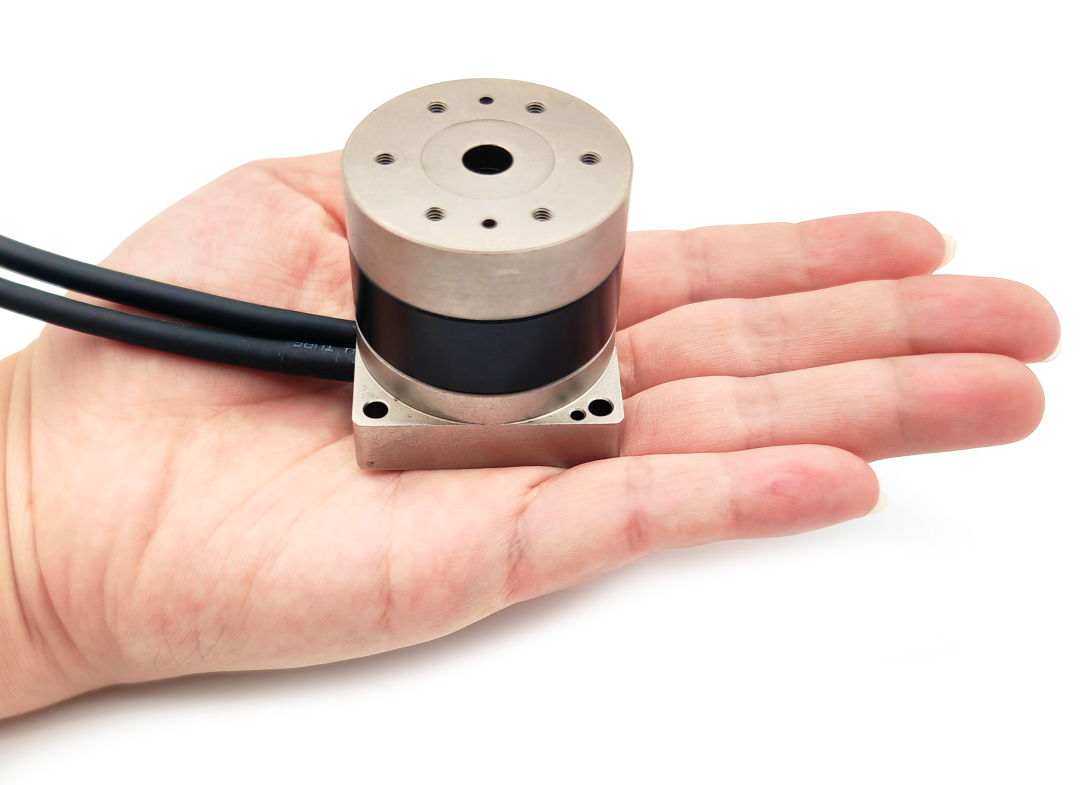

用于精密旋转运动和工业自动化的小型DD电机

简介：为何小型DD电机在工业自动化中日益重要

随着工业自动化设备不断向更小型化、更高速和更高精度发展，旋转运动系统面临着日益严苛的要求。在3C电子制造、半导体设备、激光加工、精密检测、医疗设备和机床等应用中，旋转轴必须在有限的安装空间内实现准确定位和快速动态响应。

传统旋转驱动系统通常将伺服电机与减速机、联轴器及额外安装部件等机械传动机构组合使用。该架构能够提供较高输出扭矩，适用于多种工业应用，但额外的传动部件会增加系统尺寸、机械复杂性和反射惯量。

小型DD电机，即直驱电机（Direct Drive Motor），提供了不同的解决方案。电机不通过减速齿轮箱传递扭矩，而是直接驱动负载。这种直驱架构可减少机械传动部件的数量，尤其适用于要求高速响应、精确运动控制和紧凑型设备设计的旋转应用。

但是，直驱并非始终是最佳解决方案。当应用要求在紧凑结构中实现极高输出扭矩、高扭矩密度或较大减速比时，谐波伺服执行器可提供重要优势。因此，在选择旋转运动解决方案时，了解这两种技术之间的差异至关重要。

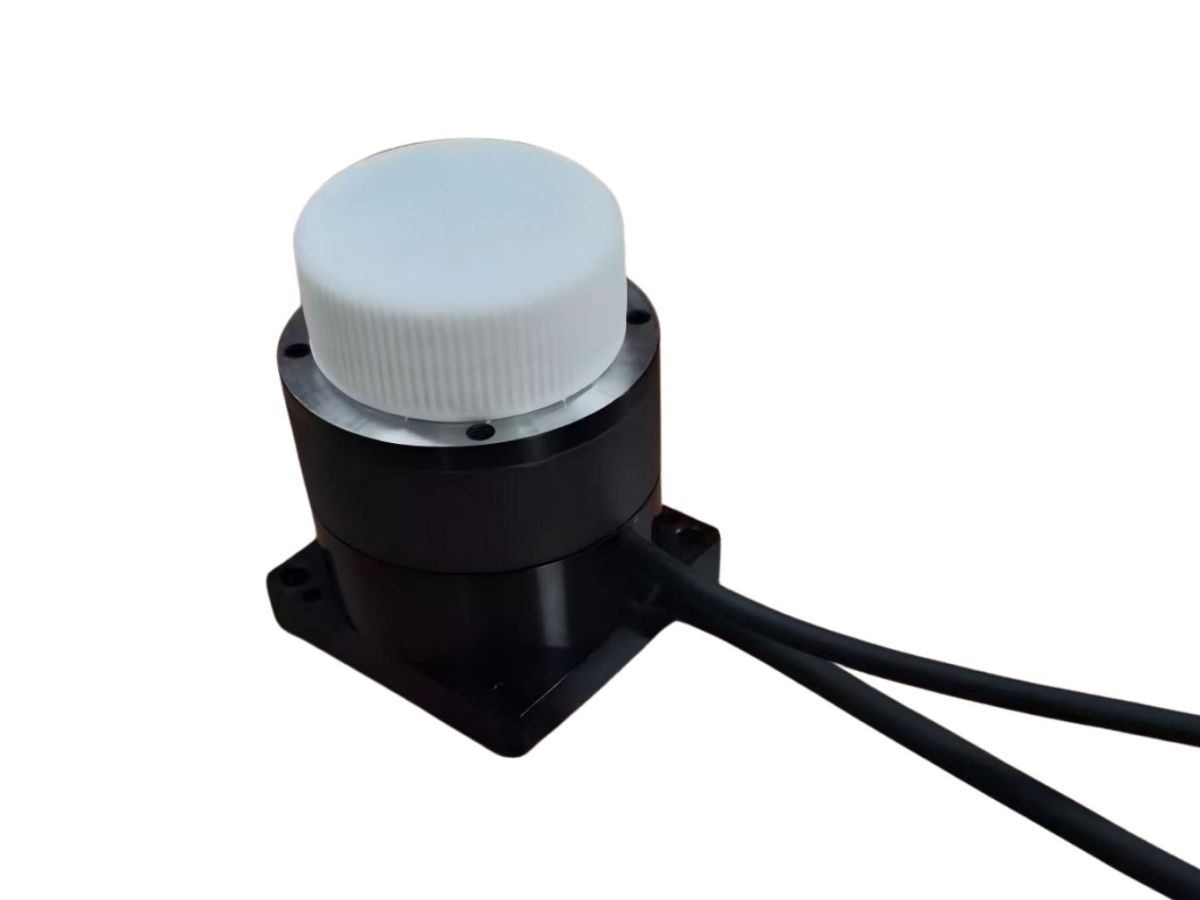

什么是小型DD电机？

小型DD电机是一种紧凑型直驱电机，旨在无需在电机与被驱动机构之间配置传统减速齿轮箱的情况下旋转驱动负载。

与配备减速机的伺服电机不同，DD电机的输出端可直接连接至旋转负载。因此，电机成为旋转运动系统的组成部分，减少了电磁扭矩源与最终负载之间的机械传动级数。

该架构尤其适用于安装空间有限的紧凑型自动化设备。旋转轴周围的可用空间还可能需要容纳轴承、编码器、电缆、夹具、光学元件、传感器及其他机构。因此，减少传动部件的尺寸和数量，可在设备设计中提供更大的自由度。

根据系统架构，小型DD电机可与高分辨率编码器、精密轴承、电机驱动器和运动控制器相结合，形成紧凑且响应迅速的旋转轴。

为什么选择小型直驱电机？

适用于空间受限设备的紧凑架构

小型DD电机最重要的优势之一是其直接机械架构。

带减速机的传统伺服系统需要为减速器、联轴器、安装结构及相关部件预留额外空间。直驱电机无需传统减速级，使工程师能够设计更高度集成的旋转机构。

这对于半导体设备、3C自动化、光学检测系统、医疗设备及其他设备尤为重要，因为每一毫米安装空间都可能影响整体机械架构。

直接扭矩传递

在直驱系统中，电机扭矩直接传递至负载，而非通过齿轮减速机构传递。

这消除了电机与输出轴之间的齿轮啮合，并减少机械传动部件数量。因此，运动系统中电机扭矩与负载运动之间可形成更直接的关系。

该架构对于涉及频繁加减速、高速扫描、分度以及旋转速度快速变化的应用尤具吸引力。

适用于高速自动化的高动态响应

无需传统减速齿轮箱，DD电机可在电机和负载之间提供直接的扭矩传递路径。

这对于需要快速加速、减速、启停运行或频繁改变旋转方向的应用具有优势。高动态响应对于高速检测设备、扫描机构、电子制造设备和精密定位系统尤为重要。

不过，实际动态性能取决于电机、驱动系统、负载惯量、控制器、编码器、轴承、机械刚度以及整体系统设计。

采用直驱技术实现高精度旋转运动

消除减速机回程间隙

回程间隙是精密旋转运动中的重要考量因素。

传统齿轮传动系统可能因啮合齿轮之间存在间隙而产生机械回程间隙。即使是精密减速机，工程师也需要考虑传动精度、装配公差、弹性变形及长期机械性能。

DD电机在电机与负载之间不采用传统减速齿轮箱。因此，直驱传动路径中不存在齿轮啮合回程间隙。

这并不意味着每套DD电机系统都能自动提供更高定位精度。旋转轴的最终精度还取决于编码器分辨率、轴承精度、机械刚度、热变形、安装误差、控制算法和负载条件。

其主要优势在于，直驱架构消除了一个潜在的机械传动误差来源。

高分辨率位置反馈

位置反馈是精密旋转运动的另一关键组成部分。

高分辨率编码器能够向运动控制器提供详细的角位置信息，使系统能够持续监测旋转轴位置，并根据指令轨迹进行修正。

可根据应用使用增量式或绝对式编码器。在设备需要在断电后保留或立即确定旋转轴位置的应用中，绝对位置反馈同样具有价值。

因此，选择编码器时应与电机、驱动器、控制器、机械结构及所需系统精度一并考量。

用于灵活设备集成的无框力矩电机

什么是无框力矩电机？

无框力矩电机是一种电机组件，通常由定子和转子构成，不包含标准伺服电机所具有的传统电机外壳、轴和完整机械总成。

这使设备制造商能够将电机直接集成到其自身的机械结构中。

例如，无框力矩电机可与定制旋转轴、精密轴承配置、编码器和设备结构集成，形成高度定制化的旋转轴。

该架构提供更高的机械设计灵活性，尤其适用于标准电机尺寸无法满足专用设备要求的情况。

为什么无框电机适用于紧凑型旋转轴？

无框电机使设备设计人员能够定义电机、轴承、轴、编码器和负载之间的机械关系。

工程师无需围绕完整电机外壳调整设备，而是可将电机集成到现有机械架构中。

这对于紧凑型旋转平台、机器人关节、光学设备、半导体机械、检测系统及其他对空间和机械集成要求关键的应用具有价值。

因此，对于小型DD电机应用，无框力矩电机可为开发定制化直驱旋转轴提供有效基础。

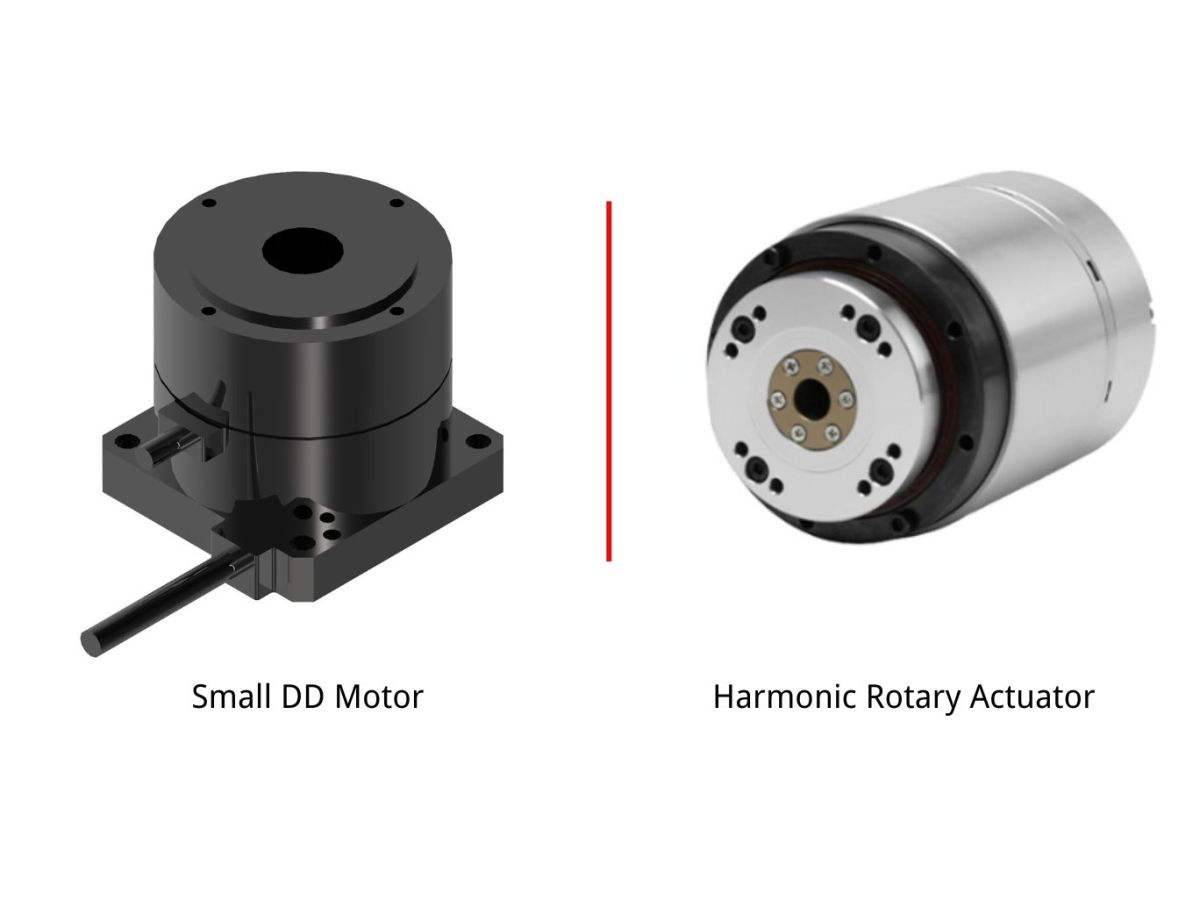

小型DD电机与谐波伺服执行器对比

DD电机和谐波伺服执行器均可用于精密旋转运动，但二者采用根本不同的传动架构。

DD电机直接驱动负载，而谐波伺服执行器将伺服电机与谐波减速机构和位置反馈系统相结合。两者之间的选择主要取决于所需速度、输出扭矩、扭矩密度、机械架构和可用安装空间。

DD电机：直驱和高动态响应

DD电机的主要特性是直接驱动负载。

由于电机和负载之间没有传统减速齿轮箱，系统可实现直接扭矩传递路径，并避免齿轮啮合回程间隙。

这使DD电机尤其适用于高速旋转应用、快速分度、扫描机构、精密检测设备，以及动态响应比高减速比更重要的旋转轴。

其权衡之处在于，电机必须直接产生所需负载扭矩。因此，对于大型或重型负载，所需电机尺寸可能显著增加。

谐波伺服执行器：高输出扭矩与紧凑集成

谐波伺服执行器在电机与输出轴之间采用减速机构。减速比使执行器能够将电机转速转换为更高输出扭矩，同时保持紧凑的机械结构。

这使谐波伺服执行器尤其适用于需要高输出扭矩、高扭矩密度、紧凑尺寸和精确角度定位的应用。

谐波伺服执行器广泛适用于机器人关节、旋转轴、精密定位系统及其他输出负载所需扭矩远高于电机可直接高效提供扭矩的机构。

由于电机、谐波减速器、编码器及其他部件可集成于单个执行器总成中，与分别设计每个传动部件相比，整体系统也更易于集成至设备中。

如何在DD电机和谐波伺服执行器之间进行选择？

决策应从实际运动需求出发，而非仅比较电机规格。

若旋转轴需要高转速、快速加减速、直接扭矩响应和简单传动路径，DD电机可成为有力候选方案。

若应用需要高输出扭矩、高扭矩密度、显著的扭矩放大或紧凑型机器人关节架构，谐波伺服执行器可能更为适合。

可围绕几个工程参数进行比较：DD电机通常侧重于直驱、高速运行和动态响应，而谐波伺服执行器则侧重于输出扭矩、扭矩密度、减速能力和集成式机械架构。

任何一种技术都并非普遍优越。合适的选择取决于应用的负载、速度、惯量、空间、精度、工作周期及机械要求。

按应用选择DD电机和谐波伺服执行器

高速精密旋转轴

对于要求高转速、快速加速和频繁运动变化的旋转轴，DD电机能够提供直接且响应迅速的驱动架构。

应用可包括扫描系统、检测平台、高速分度机构及部分半导体制造系统。

高扭矩紧凑型旋转轴

当旋转轴必须在保持紧凑整体结构的同时产生高输出扭矩时，谐波伺服执行器可能是更好的解决方案。

减速机构使电机能够以更高转速运行，同时在输出轴上产生更高扭矩。当安装空间有限但负载扭矩要求相对较高时，该架构尤其适用。

机器人关节应用

机器人关节通常需要兼顾高扭矩、紧凑尺寸、位置反馈、机械刚度和受控运动。

对于许多机器人关节应用，谐波伺服执行器提供了实用的集成架构，因为电机、减速器、编码器和其他部件可以集成封装。

当直驱、高速运动或特定动态特性更为重要，并且无需机械减速即可实现所需关节扭矩时，DD电机也可用于机器人关节。

精密检测和半导体设备

半导体和精密检测设备通常需要具有受控角度定位和稳定运动性能的紧凑型旋转机构。

DD电机非常适用于直驱和动态响应至关重要的高速扫描及定位应用。

当旋转机构需要更高输出扭矩，或执行器需在有限安装空间内提供高度集成的驱动解决方案时，可考虑采用谐波伺服执行器。

小型直驱电机在工业自动化中的应用

3C电子制造

3C制造设备通常需要紧凑的机械结构、高生产速度和可重复的运动。

在电子元件定位、旋转分度、检测、装配及其他要求快速且精确旋转运动的自动化机构中，均可使用小型DD电机。

直驱架构有助于减少传动部件并简化紧凑型设备的机械结构。

半导体制造设备

半导体设备通常将高精度与对设备尺寸、稳定性和运动控制的严格要求相结合。

晶圆搬运、检测、定位、光学系统及其他半导体工艺中均可见旋转机构。

对于需要高速旋转运动和快速定位响应的应用，小型DD电机可提供紧凑的直驱解决方案。

激光加工系统

激光切割、激光焊接、激光打标及其他激光加工系统可使用旋转轴进行工件定位、角度调整、扫描或协调运动。

在快速角度运动和直接扭矩控制至关重要的场合，可使用DD电机。

电机还可与编码器和运动控制器结合，形成闭环旋转运动系统。

机床和精密转台

精密转台和机床旋转轴需要在不同速度和负载条件下保持稳定运动。

DD电机可用于转台、分度机构、检测平台及其他对高速响应和直驱要求较高的旋转系统。

对于需要极高输出扭矩或大幅扭矩放大的应用，齿轮传动执行器可能提供更合适的架构。

医疗和光学设备

医疗和光学设备通常需要紧凑且可控的旋转机构。

示例包括光学定位、镜头调节、样品旋转、检测平台和精密扫描机构。

小型DD电机可提供直接旋转运动，同时使设备制造商能够围绕具体应用优化电机、轴承、编码器和机械结构。

如何选择合适的小型DD电机？

计算持续和峰值扭矩需求

DD电机选型的第一步是确定负载实际所需的扭矩。

持续扭矩决定电机能否在所需负载下长时间运行，而峰值扭矩则与加速、减速、启动、停止和瞬态负载条件相关。

不应仅依据峰值扭矩选择电机，还必须考虑持续工作点和热限制。

评估负载惯量

负载惯量是直驱电机选型中最重要的参数之一。

高惯量负载在加速和减速期间需要更大的扭矩。这对于转台、夹具、大直径负载及频繁改变速度或方向的机构尤为重要。

因此，应将所需加速度、减速度、运动曲线和周期时间与负载惯量一并考虑。

检查扭矩-速度曲线

电机扭矩和速度密切相关。

工程师不应仅依据额定扭矩选型，而应评估实际运行速度下的扭矩-速度曲线。

对于高速应用，还应考虑供电电压、反电动势、绕组设计、驱动器能力和热限制等因素。

考虑编码器和位置反馈要求

编码器选型应基于所需的运动控制性能。

高分辨率编码器能够提供更详细的位置反馈，但不应将编码器分辨率与设备最终定位精度混为一谈。

机械刚度、轴承精度、热变形、安装公差、控制算法、振动和负载条件都会影响最终系统精度。

考虑热管理

当紧凑型DD电机需要产生较高持续扭矩时，热管理尤为重要。

应评估电机安装结构、散热路径、环境温度、工作周期和允许温升。

对于紧凑型设备，工程师可能需要在电机尺寸、扭矩输出、运行速度和散热能力之间取得平衡。

选择紧凑型DD电机时的常见错误

仅按物理尺寸选择电机

更小的电机不一定就是适合应用的电机。

若仅根据外径或长度选型，而忽略扭矩、速度、负载惯量和工作周期，可能导致系统性能不足。

选型过程应从实际运动曲线和负载需求开始。

只关注峰值扭矩

峰值扭矩通常代表短时能力，而非持续运行性能。

若设备需要连续运行，额定持续扭矩和热性能可能比峰值扭矩更重要。

因此，应同时分析持续和动态运行条件。

忽略负载惯量

如果未正确评估负载惯量，电机可能看似具有足够扭矩，却仍无法实现所需加速度或减速度。

这对于大型转台、夹具和高惯量负载尤为重要。

认为编码器分辨率等同于设备精度

编码器分辨率只是运动控制系统的一部分。

高分辨率编码器可提供详细位置反馈，但机械变形、振动、轴承精度、安装误差和热效应仍可能限制实际设备精度。

因此，在确定定位性能时，应评估整个运动系统。

未考虑完整运动系统便选择电机

DD电机并非独立运行。

电机、驱动器、编码器、控制器、轴承、机械结构和负载必须作为一个运动系统协同工作。

因此，电机选型应考虑电气兼容性、反馈要求、控制协议、机械安装、负载特性和热条件。

小型直驱电机技术的未来趋势

随着工业自动化设备持续向更小型化的设备架构、更高生产速度和更集成化的运动系统发展，紧凑型直驱技术可能变得日益重要。

未来的小型DD电机可能侧重于更高扭矩密度、改进的热性能、更高分辨率反馈、更灵活的机械集成和更高的系统集成度。

无框力矩电机也可能越来越多地与绝对式编码器、集成式电机驱动器和先进运动控制器相结合，形成紧凑型旋转驱动系统。

同时，直驱技术将继续与谐波伺服执行器等齿轮传动执行器技术并存。DD电机和谐波执行器不会在每种应用中相互取代，而将继续服务于不同的运动需求。

因此，对于设备制造商而言，关键考量并非简单地选择最小电机，而是将电机、反馈系统、控制器、轴承和机械结构设计为完整的旋转运动系统。

小型DD电机常见问题

什么是小型DD电机？

小型DD电机是一种紧凑型直驱电机，可在不使用传统减速齿轮箱的情况下直接连接旋转负载。

它尤其适用于需要紧凑机械结构、高速旋转、快速动态响应和精确旋转运动控制的应用。

DD电机与伺服电机有什么区别？

DD电机直接驱动负载，而传统伺服电机可与减速机或其他传动机构组合，以获得所需的输出扭矩和速度。

DD电机通常对高速直驱应用更具吸引力，而配有减速机构的伺服系统在需要高输出扭矩或扭矩放大时可能更适合。

DD电机是否比齿轮传动电机更精确？

不一定。

DD电机消除了传动路径中的齿轮啮合回程间隙，这对精密运动可能有利。但最终设备精度还取决于编码器、轴承系统、机械刚度、安装精度、控制算法、热效应和负载条件。

因此，应评估完整的运动系统，而非仅比较电机类型。

DD电机与谐波伺服执行器有什么区别？

DD电机直接驱动负载，而谐波伺服执行器在电机和输出端之间采用谐波减速机构。

DD电机通常更适用于侧重高速、直接扭矩传递和动态响应的应用。

谐波伺服执行器通常更适用于需要高输出扭矩、高扭矩密度、紧凑减速和集成式旋转驱动的应用。

小型DD电机是否适用于3C制造？

是。

在电子元件定位、检测、旋转分度、装配设备及其他对紧凑尺寸和快速旋转运动响应要求较高的3C自动化应用中，可使用小型DD电机。

小型DD电机能否用于半导体设备？

是。

小型DD电机可用于半导体检测、定位、晶圆搬运、光学系统、扫描机构及其他旋转运动应用。

应根据扭矩、速度、负载惯量、编码器要求、环境条件和完整设备架构选择具体电机。

什么是无框力矩电机？

无框力矩电机是一种电机组件，通常包括定子和转子，不包含传统电机外壳和完整轴组件。

它使设备制造商可将电机直接集成到自身机械结构中，适用于定制旋转轴、机器人关节、精密平台和紧凑型自动化设备。

何时应选择小型DD电机而非谐波伺服执行器？

当应用优先考虑高转速、快速加减速、直驱和高动态响应时，应选择小型DD电机。

当应用需要更高输出扭矩、高扭矩密度、减速能力和紧凑型集成执行器结构时，应选择谐波伺服执行器。

最终决策应基于实际扭矩、速度、惯量、精度、工作周期和安装要求。

如何选择合适的小型直驱电机？

首先计算所需持续扭矩、峰值扭矩、运行速度、负载惯量、加速度、减速度和工作周期。

然后评估扭矩-速度曲线、编码器要求、热条件、机械安装、驱动器兼容性和整体运动控制架构。

对于要求严苛的应用，应将电机与完整机械和控制系统一并评估，而非仅根据电机规格进行选择。

结论

小型DD电机为工业自动化中的精密旋转运动提供了紧凑且直接的实现方案。

通过消除传统减速齿轮箱，DD电机可提供直接扭矩传递路径，避免齿轮啮合回程间隙，并实现快速响应的旋转运动。这些特性使小型直驱电机适用于高速检测、3C制造、半导体设备、激光加工、精密转台、光学系统及其他空间受限的自动化应用。

但是，直驱并非适用于每一种旋转轴的理想解决方案。当应用需要高输出扭矩、高扭矩密度、大幅扭矩放大或高度集成的机器人关节时，谐波伺服执行器可提供显著优势。

因此，正确选择应基于完整的运动需求，而非仅比较电机尺寸或额定扭矩。

对于设备制造商而言，关键在于使驱动架构与应用相匹配：DD电机适用于直驱、高速和动态响应；谐波伺服执行器适用于紧凑型高扭矩和高扭矩密度旋转运动。

通过综合评估扭矩、速度、惯量、编码器反馈、机械刚度、热性能和安装空间，工程师可以选择在精度、响应性、紧凑性和系统集成度之间实现适当平衡的旋转驱动架构。
