直驱电机如何提升刀塔分度速度和精度？

在高速半导体分拣和封装设备中，转塔定位必须同时实现两个目标：周期时间短和定位精度可重复。

许多工程师最初认为，提高刀塔分度速度的关键在于使用功率更大的电机。然而，在实践中，整个传动系统的性能往往比电机功率本身更为重要。

传统的转塔驱动装置可能采用伺服电机，并结合齿轮箱、联轴器、皮带或其他机械传动部件。这些部件可能会引入间隙、弹性变形、摩擦、传动误差和额外的惯性。

直驱电机采用了一种不同的方法。通过将电机直接连接到转塔，该系统无需传统的减速齿轮箱，并减少了电机与旋转负载之间的机械传动部件数量。

结合高分辨率编码器和高性能伺服驱动器，转塔分度直驱电机可提供快速的加减速、精确的定位和较短的稳定时间。

这使得直接驱动技术对半导体分选机、芯片键合机、检测设备、测试系统和其他高速自动化应用具有特别大的吸引力。

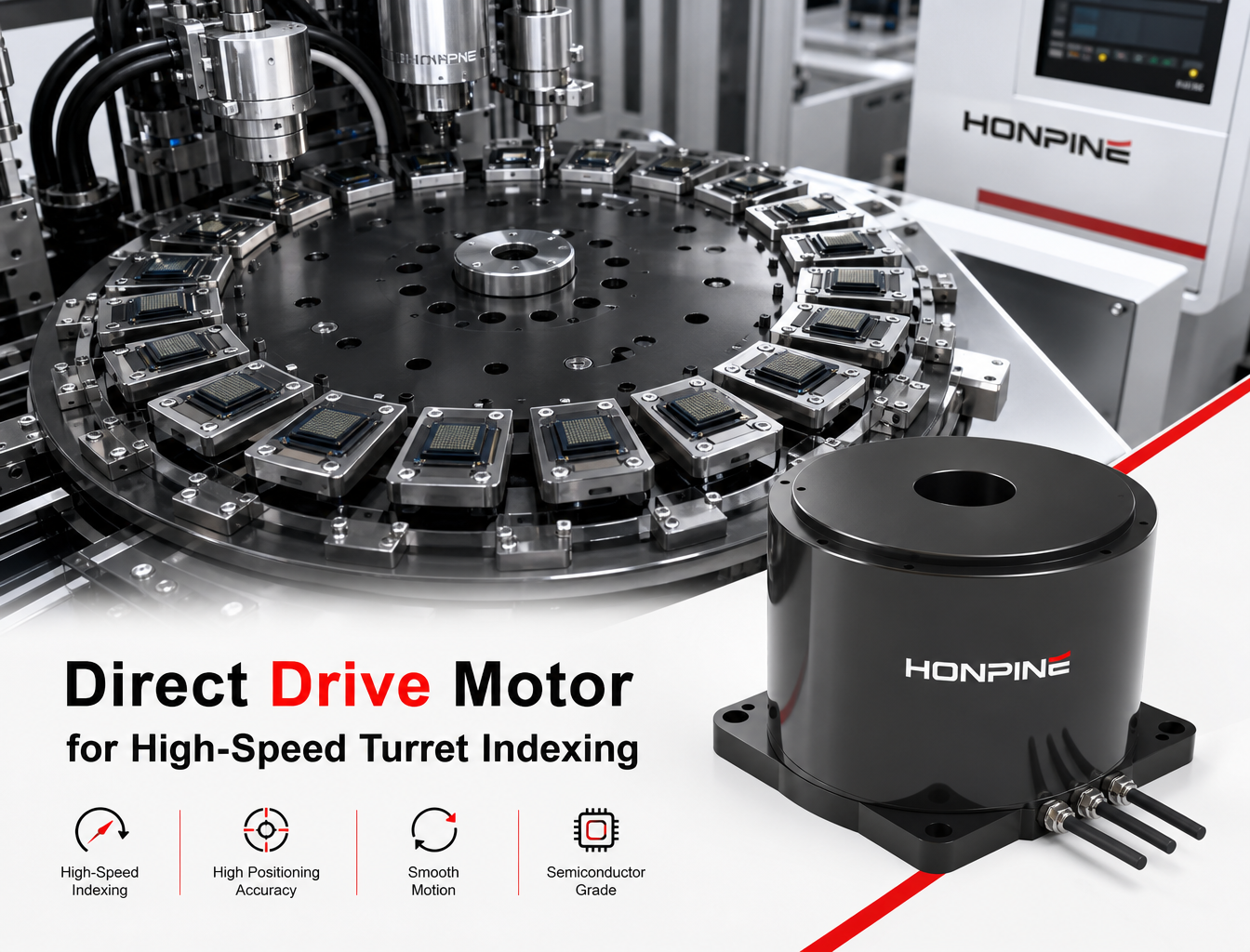

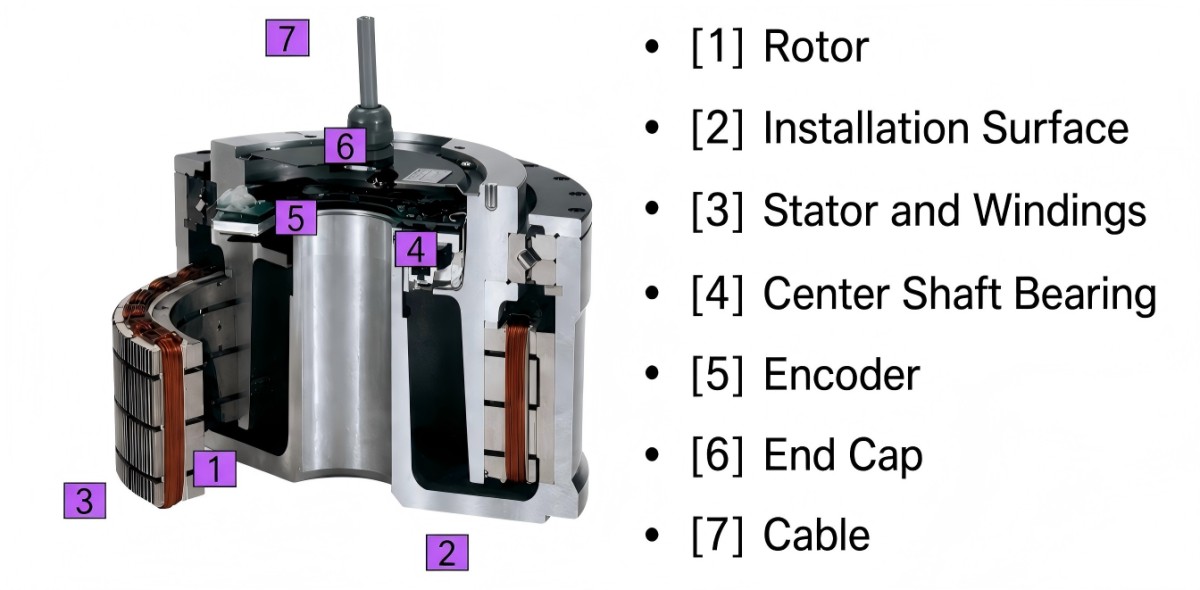

什么是转塔分度用直驱电机？

直驱电机是一种无需传统减速齿轮箱即可直接驱动旋转负载的电机。

在转塔分度加工应用中，电机转子直接与主转塔连接：

伺服驱动 → 直驱电机 → 转塔

这与传统的传输方式不同：

伺服电机 → 齿轮箱 → 联轴器 → 转塔

或者：

伺服电机 → 皮带 → 滑轮 → 转塔

通过移除中间传动部件，直接驱动系统在电机和旋转负载之间创建了更短的机械路径。

典型的高速转塔分度系统可能包括直驱电机、高分辨率编码器、伺服驱动器、运动控制器、转塔、Z轴机构和视觉或检测系统。

编码器持续测量旋转位置，使伺服系统能够通过闭环反馈控制炮塔的位置、速度和加速度。

对于旋转应用，直驱电机也可以称为直驱旋转电机或 DD 扭矩电机。

为什么高速转塔分度需要使用直驱电机？

直驱电机的主要优势不仅仅是电机功率高。

更重要的优点是减少了电机和负载之间的机械传动部件。

传统变速器可能会引入：

• 齿轮反冲

• 耦合合规性

• 腰带弹性

• 摩擦

• 传输错误

• 附加旋转惯性

当炮塔反复加速、减速和改变方向时，这些影响就显得尤为重要。

直驱电机无需传统的齿轮箱或皮带传动，使伺服系统能够更直接地控制旋转负载。

这有助于改善：

分度速度 + 定位重复精度 + 稳定性能

同时。

然而，直接驱动并不意味着整机绝对没有机械误差。轴承跳动、编码器安装、结构变形、热膨胀和伺服调谐等因素仍然会影响最终的定位性能。

决定转塔分度速度的因素是什么？

转塔的吞吐量并非仅由电机功率决定。

实际的索引周期取决于整个运动系统，包括：

• 炮塔惯性

• 电机扭矩

• 加速和减速

• 编码器反馈

• 伺服带宽

• 运动轮廓

• 机械刚度

• 安顿时间

• Z轴运动

• 测试时间

• 炮塔站数量

这就是为什么选择高扭矩直驱电机并不能自动提高转塔转速的原因。

整个机器循环可以理解为：

转塔定位 + Z 轴运动 + 加工时间 + 同步

例如，高速半导体分选系统可能采用几十毫秒的短分度周期。实际可实现的周期时间取决于转塔惯性、分度角度、电机扭矩、伺服调谐以及所需的稳定时间。

因此，电机选择应该始终从完整的运动曲线开始，而不是仅仅从电机的最大速度或峰值扭矩开始。

为什么低惯性对直驱电机很重要？

转塔定位是一个反复的加速和减速过程。

电机必须加速旋转负载，到达目标位置，然后迅速减速，以便开始下一个操作。

所需的加速扭矩可以表示为：

T = J × α

其中 T 为加速度扭矩，J 为转动惯量，α 为角加速度。

因此，减少不必要的旋转惯性可以改善动态响应。

正确选择的直驱电机可以加速和减速炮塔，而无需依靠机械减速齿轮箱。

然而，电机转子惯量只是整体计算的一部分。

完整的旋转惯性应包括：

电机 + 转塔 + 刀具 + 工件 + 其他旋转部件

直驱电机必须在连续高循环运行期间保持可接受的热性能，同时提供足够的峰值扭矩以满足所需的加速度。

直驱电机如何提高炮塔定位精度？

传统的电机和齿轮箱系统可能会在电机和刀塔之间引入反冲、柔性和传动误差。

直接驱动架构简化了机械路径：

电机→炮塔

因此，伺服控制器可以调节旋转负载，而无需在电机和刀塔之间设置传统的减速级。

这对于重复角度索引尤其有利。

然而，直驱电机并不能自动保证完美的定位精度。

最终系统性能取决于：

• 编码器精度

• 编码器分辨率

• 轴承跳动

• 炮塔刚度

• 热膨胀

• 电机齿槽效应

• 机械振动

• 伺服调谐

• 负荷变化

• 校准和映射

因此，更准确的工程表述是：

直接驱动电机消除了传统齿轮传动带来的反冲，同时减少了机械传动误差，但最终定位精度取决于整个运动系统。

重复性、准确度和分辨率各不相同

在选择用于转塔分度的直驱电机时，这三个规格经常被混淆。

解决

分辨率是指编码器或运动系统能够区分的最小角度增量。

高分辨率编码器可以更精细地测量旋转位置，但编码器分辨率本身并不能决定系统精度。

重复性

重复性描述了炮塔在重复运动过程中返回到同一指令位置的一致性。

这对于半导体分选和测试设备来说尤其重要，因为转塔可能会重复相同的索引动作数千次或数百万次。

准确性

准确度描述的是指令位置与实际物理位置之间的差异。

因此，一个系统可能具有极高的编码器分辨率，但由于机械公差、热效应、轴承跳动或安装误差，其绝对精度会较低。

对于精密转塔系统，分辨率、重复性和准确度应始终分开评估。

直驱电机驱动转塔的速度能有多快？

直驱电机没有统一的最大分度速度标准。

可达到的性能取决于：

• 电机扭矩

• 炮塔惯性

• 分度角

• 所需周期时间

• 加速曲线

• 安顿时间

• 编码器性能

• 伺服驱动器

• 机械刚度

例如，在约 20 毫秒内完成的 18° 转塔分度运动与在 100 毫秒内完成的 30° 运动所需的电机和机械设计截然不同。

正确的方法是根据以下公式计算所需的加速度和扭矩：

分度角 + 循环时间 + 转动惯量 + 运动曲线

而不是仅仅根据额定转速来选择直驱电机。

对于高速半导体设备而言，缩短稳定时间与提高峰值转速同样重要。

用于转塔分度的直驱电机与齿轮箱驱动

在高频次分度应用中，直驱电机与传统齿轮驱动电机之间的区别就显得尤为重要。

因此，直驱电机并非每个炮塔的最佳解决方案。

当应用需要大幅度的扭矩放大、负载惯性大或成本限制严格时，齿轮箱仍然很有用。

当机器优先考虑以下几点时，直驱就显得特别有吸引力：

高速分度+低传动误差+高重复性+灵活的运动控制

直驱电机与凸轮定位

凸轮分度机构仍然是重复旋转运动的成熟解决方案，并在工业自动化中得到广泛应用。

它们的主要优势在于机械结构简单和运动轨迹可预先设定。

直驱电机采用可编程运动控制方式。

控制器可以调节：

• 加速度

• 减速

• 速度

• 住

• 混蛋

• 指数角

• 运动轮廓

当一台机器需要处理不同的产品、工位配置或操作条件时，这种灵活性就显得尤为重要。

因此，选择直驱电机还是凸轮分度机构应基于以下几点：

吞吐量 + 灵活性 + 定位要求 + 维护 + 机器总成本

而不是假定某种技术总是更优越。

为什么S曲线运动轮廓在转塔分度中很重要？

高速分度定位不仅仅是尽快到达目标位置。

炮塔停止运转时也必须避免过度振动。

加速度的突然变化会产生较大的冲击，并激发机械共振，从而增加稳定时间。

S 形曲线运动曲线逐渐改变加速度，有助于减少机械冲击和振动。

当炮塔搭载以下装备时，这一点尤为重要：

• 半导体封装

• 拾取放置喷嘴

• 检查装置

• 测试套接字

• 视觉组件

目标是：

快速移动 → 平稳停止 → 快速稳定

因此，高性能转塔系统可以将低惯量直驱电机与高分辨率编码器、优化的伺服调谐和振动抑制相结合。

为什么编码器性能在直驱式转塔系统中至关重要？

编码器是直驱式索引系统中最重要的组件之一。

由于电机和负载之间没有传统的减速齿轮箱，因此可以使用编码器反馈更直接地控制旋转位置。

根据应用场景的不同，炮塔可能使用：

• 光学编码器

• 磁编码器

• 绝对编码器

• 增量式编码器

• 高分辨率旋转秤

编码器选择不应只考虑比特分辨率。

重要规格包括：

• 准确性

• 重复性

• 更新率

• 信号完整性

• 热稳定性

• 安装精度

对于半导体设备而言，高循环速率和微米级定位要求使得编码器和机械集成尤为重要。

直接驱动转塔式分度如何影响半导体设备的产能？

半导体分选机可以执行以下几个连续操作：

进料 → 索引 → 对齐 → 测试 → 检验 → 分拣 → 封条

炮塔不可能以最快的速度旋转。

它的运动必须与其他机器轴和工序站同步。

高速转塔系统可以实现较短的分度周期，但整体每小时产量取决于完整的机器循环。

例如：

UPH = 动作周期 + 加工时间 + 同步时间 + 机器利用率

因此，应该将直驱电机作为整个生产系统的一部分进行评估，而不是将其视为一个孤立的组件。

电机可以减少与传动相关的限制，但总吞吐量仍然取决于测试时间、Z 轴运动、处理时间和工位同步。

转塔分度精度与取放精度并不相同

这是设计半导体设备时需要考虑的重要因素。

转塔可以实现极佳的角度重复性，而拾取放置喷嘴仍然存在定位误差。

炮塔定位可能受以下因素影响：

• 旋转编码器反馈

• 炮塔跳动

• 轴承精度

• 结构变形

• 伺服调谐

喷嘴位置还可能取决于：

• Z轴重复性

• 喷嘴安装

• 真空稳定性

• 工件位置

• 视觉校准

• 机械公差

因此，旋转转塔和取放机构应作为独立的运动系统进行评估和校准。

高性能直驱电机可以提高转塔分度性能，但它不能独立保证整机的最终微米级定位精度。

如何选择用于转塔分度的直驱电机？

在选择直驱电机时，工程师除了额定扭矩之外，还应该考虑其他因素。

1. 所需索引时间

确定所需的定位角度和循环时间。

例如：

22毫秒内变化18°

与以下情况的运动要求截然不同：

100毫秒内变化30°。

因此，所需的加速度和峰值扭矩可能会有显著差异。

2. 总转动惯量

计算完整的旋转载荷：

总动量 = 电机动量 + 转塔动量 + 刀具动量 + 工件动量

直驱电机必须为整个系统提供足够的加速扭矩。

3. 峰值扭矩和持续扭矩

峰值扭矩决定了动态加速能力。

连续扭矩决定电机能否在不产生过大热负荷的情况下维持所需的运行周期。

4. 编码器精度和分辨率

根据所需的重复性、绝对精度和控制带宽选择编码器。

5. 空心孔尺寸

大型空心轴可以简化：

• 电气线路

• 气动管路

• 真空管

• 光路

• 激光路由

这在小型半导体设备中尤其有用。

6.伺服驱动器兼容性

应将直驱电机和伺服驱动器视为一个运动系统进行评估。

重要因素包括：

• 电流环带宽

• 速度环带宽

• 位置循环更新率

• 编码器接口

• 振动抑制

• 陷波滤波器

• 前馈控制

• 运动轮廓生成

伺服驱动器可能会宣传其速度环带宽达到几千赫兹，但这只是伺服驱动器的规格，并非每个直驱电机的固有规格。

如何降低高速直驱式转塔的振动？

高速分度运动时，机械结构或运动轨迹会引起共振，从而产生振动。

常用的工程方法包括：

低惯量电机设计

选择合适的低惯量直驱电机可以降低快速加速和减速所需的扭矩。

刚性机械结构

刚性炮塔和安装结构可以减少不必要的变形和振动。

S形曲线运动

S形曲线加速可以减少冲击和机械震动。

伺服增益优化

伺服增益必须平衡响应速度和稳定性。

陷波滤波

陷波滤波器可以抑制已知的机械共振频率。

前馈补偿

前馈控制可以减少快速运动过程中的跟踪误差。

高分辨率编码器反馈

精确的位置反馈使伺服控制器能够不断纠正位置偏差。

因此，最终的振动性能取决于：

直驱电机 + 编码器 + 机械结构 + 伺服驱动器 + 运动算法

直驱电机在半导体设备中的应用

直驱电机可广泛应用于半导体和精密自动化领域。

半导体测试和分拣机

主转塔旋转半导体封装，使其在送料、测试、检验和分拣工位之间进行转换。

直驱电机能够支持快速定位，同时保持可重复的角度定位。

芯片粘合器

直驱电机和力矩电机可以驱动用于传输或定位半导体芯片的旋转机构。

检测旋转台

高分辨率旋转定位可用于光学检测、尺寸测量和多工位测试。

MEMS和传感器测试

精密旋转定位装置可在自动化测试过程中反复定位小型器件。

电子组装

直驱电机可为高频电子元件搬运提供可编程索引。

设计直驱式转塔时常见的五个错误

误区一——仅根据峰值扭矩选择电机

高峰值扭矩额定值并不能保证转塔转速更快。

首先必须考虑整个系统的惯性和所需的加速度。

错误2——将编码器分辨率视为定位精度

高分辨率编码器可以提高测量能力，但并不能自动消除机械误差。

分辨率、重复性和准确度必须分别进行评估。

错误 3——忽略稳定时间

炮塔到达指定位置并不一定意味着炮塔已准备好进行下一步操作。

对于高通量设备：

• 移动时间 + 安顿时间

• 比单纯的搬家时间更有意义。

错误 4——忽略热效应

连续高频分度运动会在电机和周围的机械结构中产生热量。

在长时间的生产周期中，热膨胀会影响定位精度。

错误五——只优化炮塔而不优化机器

炮塔只是装备的一部分。

总体每小时使用率取决于以下各项的同步情况：

转塔 + Z轴 + 测试 + 视觉 + 送料 + 分拣 + 贴标

单独优化一个轴并不一定能提高整机的产量。

关于转塔分度用直驱电机的常见问题

对于转塔分度而言，直驱电机比齿轮箱更好吗？

并非适用于所有应用场景。

当系统需要高速分度、低传动误差、高重复性和减少机械维护时，直驱电机尤其具有吸引力。

当机械扭矩倍增、成本或特定负载曲线更为重要时，齿轮箱可能仍然是更佳选择。

直驱电机是否存在零反冲？

直驱电机不需要传统的齿轮箱或皮带传动，因此避免了与这些传动部件相关的反冲。

然而，整个系统仍然可能存在由轴承、结构变形、编码器安装等因素引起的机械误差。

因此，“变速箱无反冲”比声称整台机器没有机械误差更准确。

±1角秒是什么意思？

一角秒等于：

1/3600 度 ≈ 4.848 微弧度

对于直径为 200 毫米的炮塔，半径为 100 毫米。在该半径下，1 角秒大约相当于：

0.485微米

周向位移。

这就说明了为什么角秒级旋转定位代表着高精度要求。

直驱电机需要变速箱吗？

直驱电机设计用于直接驱动负载，因此不需要传统的减速齿轮箱。

但是，电机必须根据所需的扭矩、速度和负载惯性进行正确选型。

如何减少转塔分度过程中的振动？

典型方法包括选择低惯量电机、刚性机械设计、S曲线运动曲线、优化伺服增益、陷波滤波器、前馈补偿和振动抑制算法。

转塔定位如何影响单位产量（UPH）？

转塔定位是高速分拣机中的一个重要运动周期，但每小时出货量 (UPH) 由整个机器周期决定。

索引时间、Z轴运动、测试、检验、送料、分拣和其他工艺时间必须同步，才能达到目标产量。

直驱电机转塔分度器的未来

随着半导体封装尺寸越来越小，自动化设备向着更高的生产效率迈进，转塔运动系统需要兼顾速度、重复性、热稳定性和灵活的运动控制。

下一代炮塔系统很可能结合以下特点：

• 直驱电机

• 高分辨率绝对式编码器

• 高带宽伺服驱动器

• 先进的振动抑制技术

• 运动轮廓优化

在线校准和映射

集成式机器级运动控制

目标不仅仅是让炮塔旋转得更快。

真正的工程目标是：

更短的索引时间 + 更短的稳定时间 + 更稳定的定位 + 更高的机器吞吐量

这就是为什么直驱电机和 DD 扭矩电机对半导体分选机、芯片键合设备、检测系统和其他高速分度应用越来越有吸引力的原因。

对于正在评估转塔分度用直驱电机的设备制造商来说，最重要的步骤是根据完整的运动曲线来确定电机的尺寸，而不是仅仅根据峰值扭矩或最大速度来选择电机。

正确匹配的直驱电机、编码器和伺服系统可以减少不必要的机械传动级，并为快速、精确和灵活的转塔运动提供坚实的基础。
