如何选择精密行星齿轮箱：齿轮传动比、扭矩与伺服电机匹配的完整指南

简介：为什么行星齿轮箱的选型不能只看传动比

在设计自动化设备、机器人系统、CNC机床和伺服驱动运动系统时，选择合适的行星齿轮箱是一项重要工作。

行星齿轮箱不仅能够降低电机转速并提高输出扭矩，其性能还会直接影响定位精度、运动响应、传动效率、运行稳定性和使用寿命。

因此，对于设备制造商而言，精密行星齿轮箱的选型不能仅依据传动比。工程师需要评估实际运行条件、输入和输出转速、所需扭矩、负载特性、传动效率、回差、旋转惯量、伺服电机规格以及安装尺寸等因素。

正确选型的行星齿轮箱应作为完整运动系统的一部分，与伺服电机和驱动负载相匹配，从而实现所需的转速、扭矩、精度和动态性能。

本指南将介绍工程师在选择精密行星齿轮箱时应考虑的关键因素。

第1步：确定实际运行条件

行星齿轮箱选型的第一步，是了解齿轮箱在实际应用中的工作方式。

不同机器具有不同的负载特性和运行周期。在平稳连续负载下使用的齿轮箱，与用于频繁加速、减速、正反转或冲击负载应用中的齿轮箱，可能需要不同的规格。

因此，应根据以下因素对应用进行评估：

• 负载类型

• 运行周期

• 输入转速

• 所需输出转速

• 所需输出扭矩

• 加速和减速

• 正反转频率

• 运行环境

对于精密运动系统而言，实际工作条件尤为重要，因为动态负载可能与静态负载存在显著差异。

因此，应根据完整的运行周期选择合适的行星齿轮箱，而不是仅依据最大静态负载。

如何确定行星齿轮箱的传动比？

传动比是行星齿轮箱选型中最重要的参数之一。

输入转速与输出转速之间的基本关系可表示为：

• i = n₁ / n₂

• 其中：

• i = 传动比

• n₁ = 输入转速

• n₂ = 输出转速

例如，伺服电机可能以相对较高的转速运行，而机器需要较低的输出转速。在这种情况下，行星齿轮箱可以降低输出转速，同时提高可用输出扭矩。

然而，传动比越高并不一定越好。

改变传动比和减速级数可能会影响输出转速、传动效率、惯量匹配和动态响应。因此，工程师应根据应用的实际转速和扭矩要求选择传动比。

对于高速伺服系统而言，过高的减速比还可能影响整个系统的动态响应。

单级还是多级行星齿轮箱？

行星齿轮箱可以采用不同的减速级数，以实现不同的减速比。

增加级数通常可以实现更高的总减速比，但也会在系统中增加额外的传动元件。

因此，工程师应根据所需传动比选择适当的级数，而不是简单地选择可用的最高减速比。

对于自动化设备和伺服运动系统，理想的方案是在满足所需输出转速和扭矩的同时，在以下因素之间保持适当平衡：

• 传动比

• 传动效率

• 动态响应

• 扭矩容量

• 系统尺寸

正确选型的行星齿轮箱能够提供所需的减速效果，同时避免不必要地牺牲系统性能。

为什么输出扭矩对行星齿轮箱选型至关重要？

行星齿轮箱的主要功能之一，是将高速电机旋转转换为低速、高扭矩输出。

确定所需传动比后，工程师必须确认齿轮箱输出端实际所需的扭矩。

需要考虑以下几种扭矩条件，包括：

• 额定运行扭矩

• 实际工作扭矩

• 加速和减速期间的峰值扭矩

• 瞬时扭矩或冲击扭矩

如果机器需要频繁启动、停止、改变方向或驱动高惯量负载，仅根据静态负载选择齿轮箱可能并不充分。

对于高动态自动化系统，齿轮箱必须能够承受加速、减速和反复改变方向时产生的动态负载。

为什么传动效率很重要？

在比较精密行星齿轮箱时，传动效率是另一个重要因素。

在输入功率相同的情况下，传动效率越高，传动系统内部损失的能量就越少。

对于连续运行的设备，传动效率会影响：

• 发热量

• 能耗

• 连续运行稳定性

• 系统整体效率

因此，行星齿轮箱选型不应只关注传动比和额定扭矩。工程师还应考虑齿轮箱在应用实际运行条件下的传动效率。

为什么回差会影响定位精度？

对于精密运动控制系统而言，回差是一项重要的性能参数。

当输出轴改变方向时，传动机构内部的机械间隙可能导致输入运动与实际输出运动之间产生差异。

过大的回差可能影响：

• 定位精度

• 重复定位精度

• 正反转运动一致性

• 轨迹控制

• 运动响应

对于经常进行正反向运动的CNC机床、机器人、精密自动化设备和伺服定位系统而言，这一点尤为重要。

对于要求精确定位并频繁改变方向的应用，低回差精密行星齿轮箱有助于提高整体运动一致性。

旋转惯量与伺服系统动态响应

旋转惯量是行星齿轮箱选型过程中不应忽视的另一个参数。

在伺服运动系统中，电机惯量、齿轮箱特性与负载惯量之间的关系会影响系统的动态性能。

不合适的惯量关系可能影响：

• 加速性能

• 减速性能

• 响应速度

• 控制稳定性

• 定位性能

因此，行星齿轮箱不应作为独立的机械部件进行选型。

伺服电机、行星齿轮箱和驱动负载应作为一个完整的运动系统进行评估。

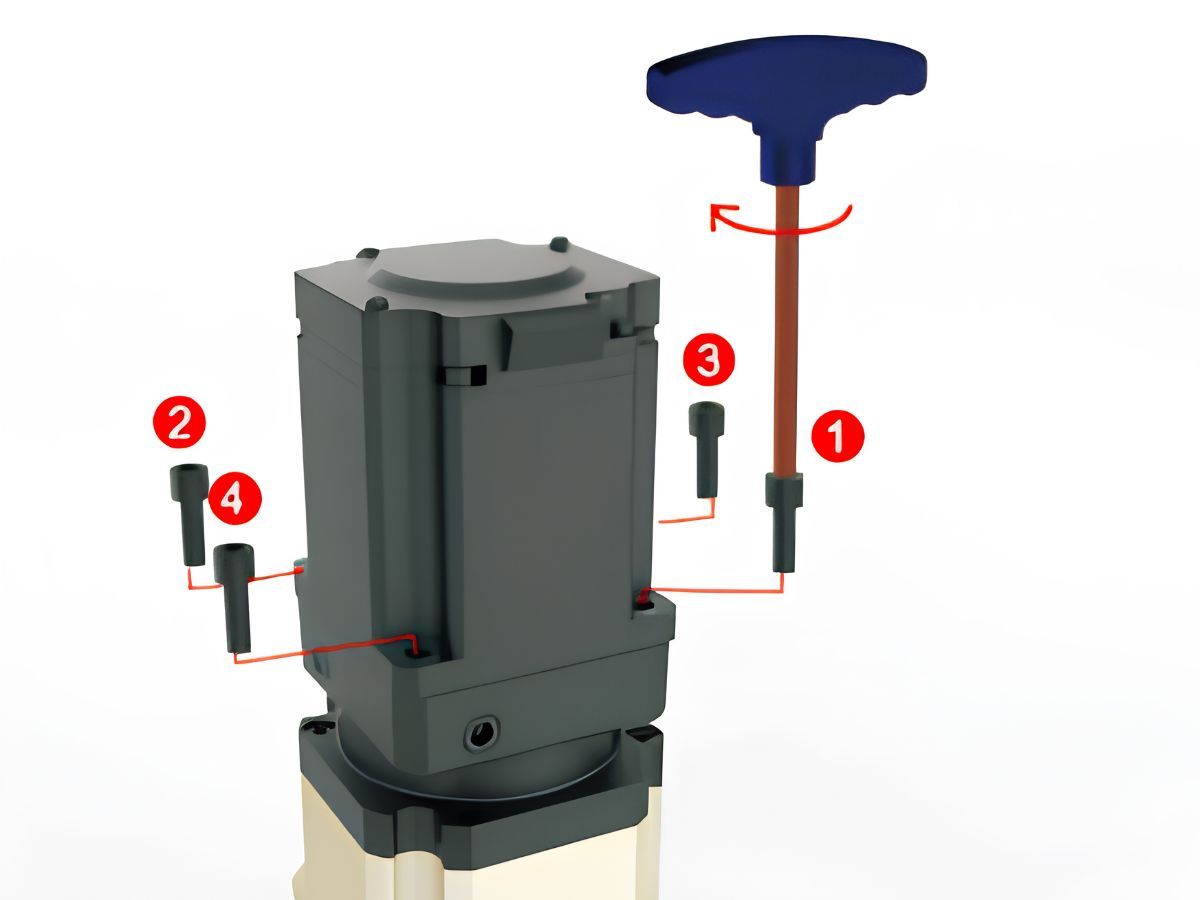

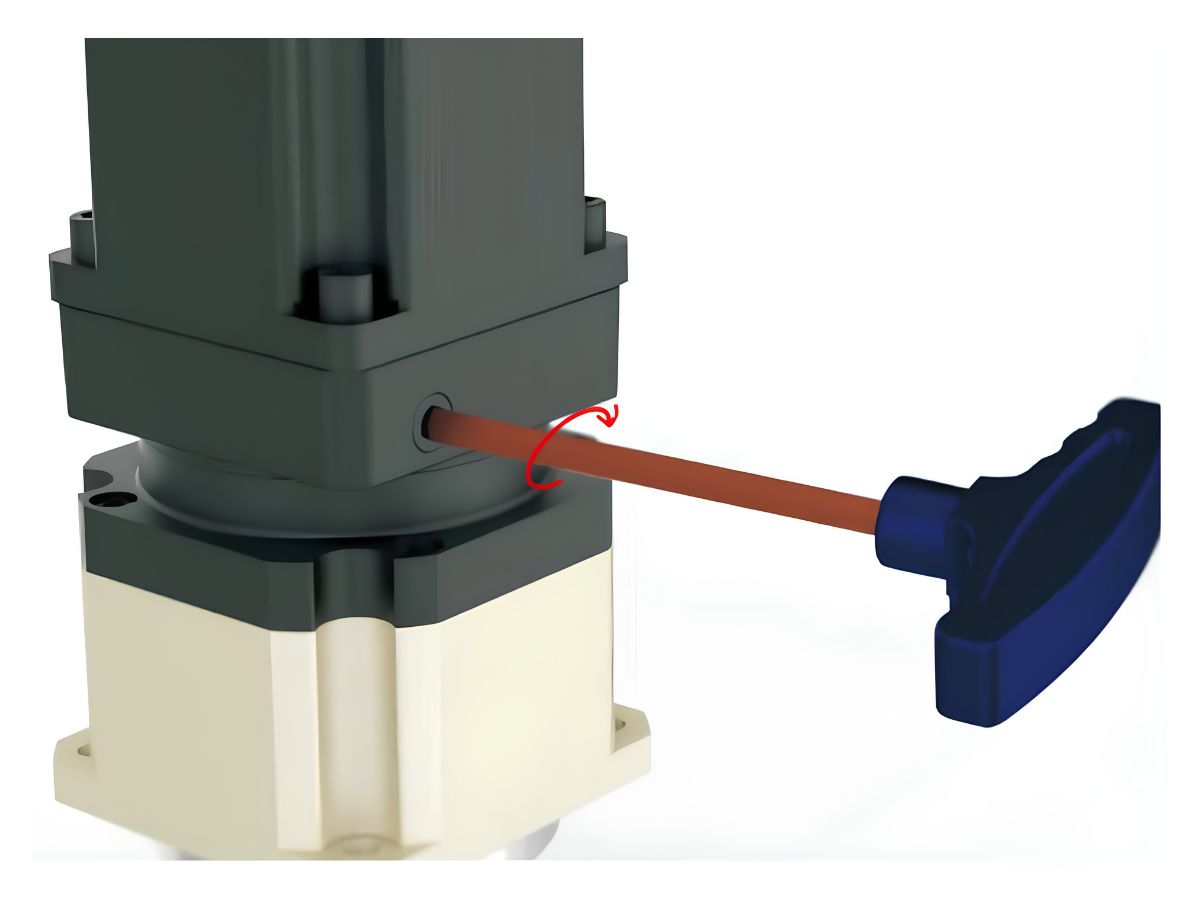

如何将行星齿轮箱与伺服电机匹配？

确定齿轮箱要求后，工程师还需要确认其与伺服电机的兼容性。

需要考虑的电机规格包括：

• 额定扭矩

• 最大扭矩

• 额定转速

• 最大转速

• 电机轴尺寸

• 安装法兰尺寸

• 安装空间

齿轮箱输入接口必须与所选电机兼容。

因此，选型过程应将齿轮箱规格与实际伺服电机型号相结合，而不是独立选择齿轮箱。

正确匹配电机和齿轮箱，有助于构建完整且可靠的伺服驱动系统。

为什么机械尺寸和接口很重要？

即使扭矩、传动比和精度满足应用要求，如果机械接口与设备不匹配，行星齿轮箱也无法直接安装。

因此，工程师应确认：

• 输入法兰尺寸

• 电机轴尺寸

• 输出法兰尺寸

• 安装孔

• 中心孔

• 外径

• 总长度

• 安装方向

CAD图纸和技术图纸在这一阶段尤为重要。

在下单前，设备制造商应根据实际机器设计，核对最终齿轮箱型号和机械尺寸。

这有助于避免设备装配过程中的安装冲突和不必要的机械改造。

运行条件如何影响行星齿轮箱选型？

除机械和传动参数外，还应考虑工作环境。

参考资料规定的运行条件包括：

工作温度：-10°C至+90°C

防护等级：IP54/IP65

还应根据应用情况评估润滑和安装条件。

在选择精密行星齿轮箱之前，工程师应确认：

工作温度是否处于规定范围内

设备是否暴露于灰尘、湿气或其他污染物中

安装方向是否合适

润滑方式是否适用于该应用

这些因素会直接影响齿轮箱的可靠性和长期运行性能。

为什么精密行星齿轮箱的噪声很重要？

对于某些应用而言，噪声是另一个可能十分重要的性能因素。

高速伺服系统、医疗设备、实验室设备和精密自动化机器，可能对运行噪声和运动平稳性有更严格的要求。

齿轮箱噪声可能受到以下因素影响：

• 齿轮制造精度

• 装配精度

• 轴承状态

• 润滑

• 输入转速

因此，在比较精密行星齿轮箱时，工程师应将噪声性能与扭矩、传动比、精度和运行转速一并进行评估。

HONPINE精密行星齿轮箱解决方案

对于机器人、自动化设备、CNC机床和伺服驱动运动系统而言，选择合适的行星齿轮箱需要在传动比、输出扭矩、效率、回差、惯量、安装尺寸和运行条件之间取得平衡。

HONPINE为运动控制和工业自动化应用提供精密行星齿轮箱解决方案。

选型过程可按照以下步骤进行：

确定运行条件

↓

确定输入和输出转速

↓

计算所需传动比

↓

确认输出扭矩

↓

评估效率和惯量匹配

↓

确认回差和定位要求

↓

匹配伺服电机

↓

核对机械尺寸

↓

确认运行环境

这种系统化方法有助于设备制造商选择与完整伺服运动系统正确匹配的行星齿轮箱。

结论：从完整系统出发进行行星齿轮箱选型

选择精密行星齿轮箱并不只是选择传动比或额定扭矩。

对于精密自动化设备和伺服运动系统而言，关键在于评估完整的传动系统。

从输入和输出转速到传动比和输出扭矩，从回差和定位精度到传动效率、旋转惯量、噪声、电机兼容性及运行条件，每一项参数都可能影响最终的运动性能。

因此，最合适的行星齿轮箱不一定是某一项规格最高的产品，而是最适合机器运行条件和伺服系统的产品。

凭借精密运动传动领域的经验，HONPINE为机器人、工业自动化、CNC设备及其他伺服驱动应用提供行星齿轮箱解决方案，帮助设备制造商开发更加精准、高效、可靠的运动系统。
