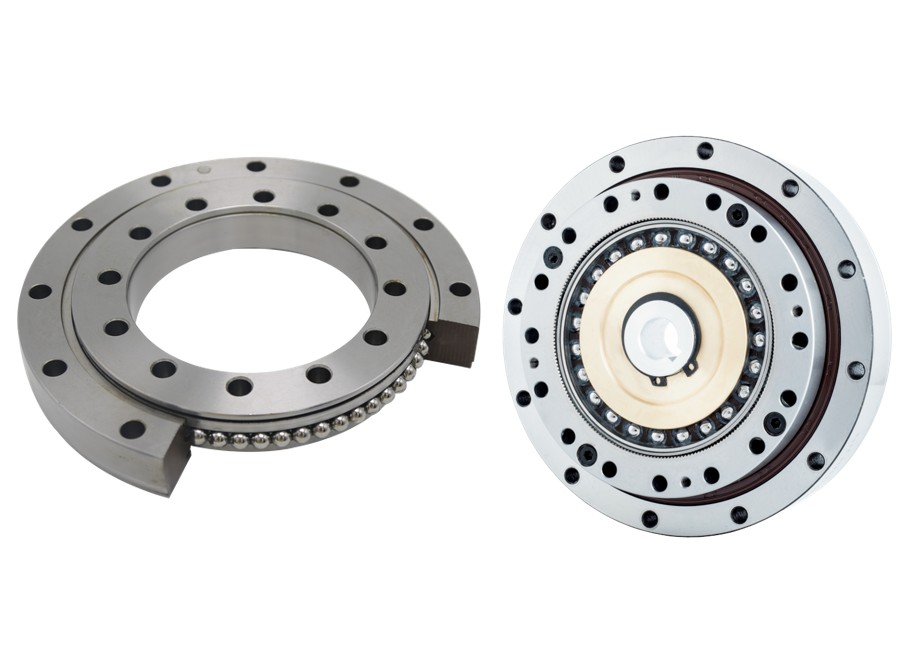

为什么交叉滚子轴承谐波减速器是机器人关节的理想选择？

在机器人谐波减速器中，交叉滚子轴承是确保运动精度和结构刚性的关键部件。其性能直接影响机器人的重复定位精度、负载能力和使用寿命。

为什么交叉滚子轴承谐波减速器被认为是不可替代的？

1. 具备双向承载能力的集成支撑

在运行过程中，机器人关节会同时承受径向载荷和轴向载荷。得益于滚子呈90°交叉排列，交叉滚子轴承可在单一轴承结构内承受多个方向的载荷。这消除了复杂的多轴承组合需求，并减少了空间占用。

2. 高刚性实现精准定位

与依靠点接触的球轴承不同，交叉滚子轴承采用滚子与滚道之间的线接触。结合致密的交叉排列设计，该结构可提供极高的径向和轴向刚性。

因此，机器人在受载时变形更小、响应更快，定位也更精准。这充分发挥了谐波减速器著称的“零间隙”和高扭转刚性性能。

3. 紧凑结构适用于更小型的机器人关节

一个交叉滚子轴承即可替代由多个传统轴承组成的复杂组件。这使整个谐波减速器更加紧凑，并为机器人关节的小型化和轻量化设计提供了关键支撑。

交叉滚子轴承谐波减速器的轴承游隙有哪些特殊特点？

1,预紧可实现零间隙。

在交叉滚子轴承中，径向游隙和轴向游隙相互关联、彼此影响。在机器人等高精度应用中，必须对轴承施加预紧，以有意形成“负游隙”。

这可彻底消除内部游隙，是实现零间隙、高刚性和高精度的核心技术方法。

2. 极其严格的精度要求

轴承中的任何微小跳动都可能在机器人末端执行器处被放大为显著的定位误差。因此，轮廓精度、直线度、角度和表面粗糙度等测量指标必须达到微米级以下甚至纳米级精度。

如何保证交叉滚子轴承谐波减速器的性能？

1. 用于零间隙的预紧技术

交叉滚子轴承的径向和轴向游隙相互作用。在高精度机器人应用中，通过施加预紧形成负游隙，从而彻底消除内部间隙。这是实现零间隙、高刚性和优异定位精度的关键。

2. 超高制造精度

即使最小的轴承跳动，也可能在机器人末端执行器处造成明显的位置偏差。因此，轮廓精度、直线度、角度精度和表面光洁度等参数必须控制在微米级以下或纳米级水平。

为什么交叉滚子轴承谐波减速器适用于机器人关节？

谐波减速器相当于机器人关节的“扭矩放大器”。它具有体积小、减速比高、精度高和零间隙等特点，是当前人形机器人关节的标准解决方案。

轴承是谐波减速器内部不可或缺的核心部件。

应用位置

在谐波减速器内部，通常配有一个交叉滚子轴承或类似的柔性轴承结构。

功能

该轴承支撑并引导谐波减速器内柔轮的变形，同时直接传递旋转运动。其性能直接决定减速器的精度、刚性和使用寿命。
