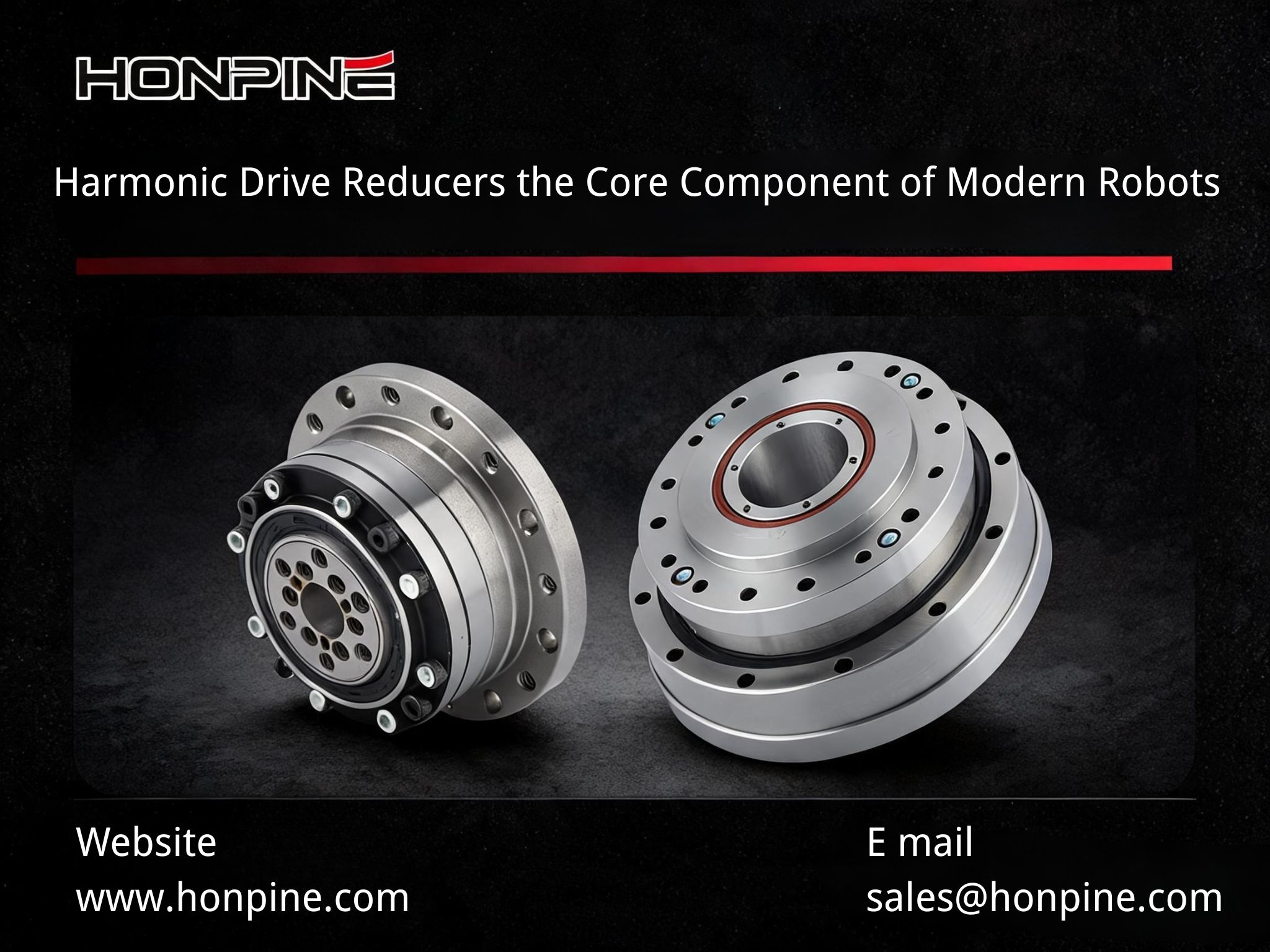

为什么谐波减速器是现代机器人的核心部件？

作为机器人关节内部的核心传动部件，谐波减速器的设计、制造质量和选型会直接决定机器人的运动精度、可靠性和使用寿命。无论是在工业机器人、协作机器人，还是新一代人形机器人中，谐波传动都已成为高性能运动控制最关键的使能技术之一。

本文将解释为什么谐波减速器在机器人中不可或缺、其工作原理、工程师需要了解的关键设计参数，以及如何针对不同机器人应用选择合适的减速器。

为什么谐波减速器是机器人的精密动力传动中枢？

谐波减速器的主要功能是在极其紧凑的安装空间内，将伺服电机输出的高速、低扭矩旋转转换为低速、高扭矩输出，同时几乎保持零背隙。

其性能会直接影响机器人若干关键特性，包括：

• 重复定位精度

• 关节扭矩密度

• 动态响应

• 运动平稳性

• 负载能力

对于人形机器人和协作机器人等先进机器人系统而言，谐波传动的性能往往代表着高端平台与普通平台之间的技术边界。

了解谐波减速器的结构

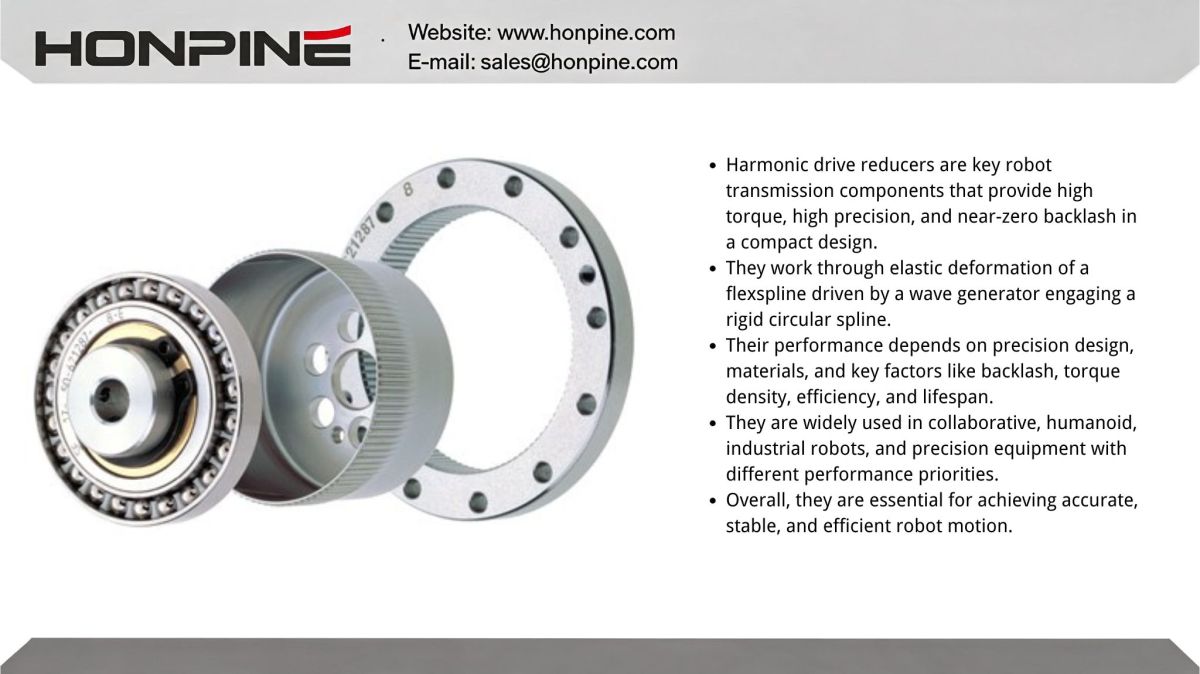

谐波减速器由三个核心部件组成：

• 波发生器

• 柔轮

• 刚轮

这些部件的设计精度和制造精度在很大程度上决定了传动性能。

波发生器（输入部件）

波发生器由椭圆凸轮和柔性轴承组成。

最关键的工程考量包括：

• 凸轮轮廓精度

• 柔性轴承疲劳寿命

凸轮轮廓通常采用渐开线或平滑圆弧过渡设计，椭圆度公差控制在约 ±0.002 mm 以内。偏差过大会导致柔轮受力不均，加速局部磨损。

柔性轴承通常采用 GCr15SiMn 等高强度轴承钢制造，具有优异的耐磨性和抗疲劳性能。

对于密封式机器人关节，通常优先采用脂润滑，且轴承转速额定值必须与伺服电机额定转速匹配，以防止高速运行时过热。

柔轮（核心传动部件）

柔轮是一种薄壁弹性齿轮，壁厚通常在 0.3 mm 到 1 mm 之间。

它既是减速器中最关键的部件，也是最易发生疲劳失效的部件。

关键设计考虑包括：

• 齿形优化

• 壁厚均匀性

• 材料选择

• 抗疲劳性能

大多数制造商采用修正渐开线齿形，以减小啮合冲击、降低噪音、增加齿面接触面积并提高扭矩承载能力。

壁厚公差通常控制在 ±0.005 mm 以内。较大的波动可能增加背隙并降低定位精度。

刚轮（固定或输出部件）

刚轮是一种刚性内齿轮，其齿数比柔轮正好多两个齿。

其制造精度同样至关重要。

典型工程要求包括：

• 圆度公差 ≤0.003 mm

• 累积齿距误差 ≤±15 角秒

刚轮通常采用过盈配合安装，以消除运行中的位移。

齿轮啮合间隙一般严格控制在 0.001 mm 到 0.003 mm 之间。

间隙过大会增加背隙，间隙过小则会加速磨损并增加运行噪音。

谐波减速器如何工作？

其工作原理基于可控弹性变形。

整个过程分为四个步骤：

• 波发生器旋转。

• 波发生器使柔轮弹性变形成椭圆形。

• 齿轮沿长轴方向啮合，并沿短轴方向脱开。

• 由于刚轮比柔轮多两个齿，持续旋转会产生很大的减速比并实现扭矩放大。

减速比约为：

减速比 = 柔轮齿数 ÷ 2

核心工程挑战在于平衡两项相互制约的要求：

• 足够的弹性变形以实现精确啮合

• 在数百万次变形循环下保持较长疲劳寿命

这一挑战在很大程度上决定了材料选择、热处理和齿形优化方案。

例如，由伺服电机驱动、转速为 3000 rpm 的人形机器人肘关节，可能需要 30–60 rpm 的输出转速，对应约 50:1 到 100:1 的减速比。

在这类应用中，工程师通常优先选择具备以下特性的谐波减速器：

• 高扭矩密度

• 背隙低于 1 角分

• 轻量化结构

每位工程师都应了解的关键参数

选择最优的谐波减速器，需要在多个性能参数之间进行平衡，而不是单纯追求某一项指标最大化。

背隙

背隙是衡量传动精度最重要的指标之一。

它表示输出端保持固定时，输入端可产生的角向空程。

典型建议如下：

• 人形机器人和精密装配 ≤1 角分

• 工业机器人手臂 1–3 角分

• 通用自动化 3 角分

动态背隙更值得关注，因为柔轮变形会在运动过程中发生变化。

通常会采用 PID 补偿等伺服控制算法来尽量减小其对定位精度的影响。

扭矩密度

扭矩密度描述的是单位重量或单位体积所产生的额定输出扭矩。

对于安装空间极其有限的人形机器人，工程师通常会设定以下目标：

• 扭矩密度 ≥20 N·m/kg

• 过载系数 ≥1.5

这一组合可在轻量化设计与抗冲击能力之间取得平衡。

使用寿命

使用寿命通常定义为额定负载下的累计运行小时数。

典型工程目标包括：

工业机器人：

• ≥10,000 小时

协作机器人和人形机器人：

• ≥20,000 小时

运行寿命在很大程度上取决于：

• 润滑质量

• 旋转速度

• 负载变化

• 工作温度

对于许多谐波减速器而言，定期润滑维护仍然是防止过早磨损的关键。

传动效率

典型传动效率范围为 75% 到 85%。

效率会直接影响：

• 能耗

• 发热

• 电机选型

人形机器人通常优先选择 80% 以上的效率，以最大限度延长电池续航时间。

连续运行的工业机器人通常需要额外的冷却系统，以防止润滑剂劣化和热致精度漂移。

面向不同机器人应用选择谐波减速器

不同机器人系统对性能特性的侧重点不同。

工程师应评估四个主要因素：

• 负载类型

• 运动速度

• 定位精度

• 可用安装空间

协作机器人

主要要求：

• 轻量化结构

• 低噪音

• 平顺的可回驱性

• 高定位精度

• 紧凑的关节尺寸

典型建议：

• 背隙 ≤1 角分

• 扭矩密度 ≥20 N·m/kg

• 效率 ≥80%

• 噪音低于 60 dB

肩部关节通常需要更高的扭矩密度，而腕部关节则要求最高的定位精度。

人形机器人

人形机器人对行业提出了最严苛的要求。

典型重点包括：

• 超轻量化设计

• 极高扭矩密度

• 长使用寿命

• 优异的抗冲击能力

• 低功耗

推荐规格：

• 静态背隙 ≤1 角分

• 动态背隙 ≤15 角秒

• 扭矩密度 ≥22 N·m/kg

• 使用寿命 ≥20,000 小时

• 过载系数 ≥2.0

关节中通常会集成扭矩传感器，以监测实时载荷并保护柔轮免受过载损坏。

工业机器人

工业机器人强调耐用性和连续运行能力。

典型要求包括：

• 背隙在 1 到 3 角分之间

• 扭矩密度 ≥18 N·m/kg

• 使用寿命 ≥10,000 小时

• 效率 ≥75%

较大的肩部和底座关节通常采用 RV 减速器，而对于前臂和腕部等更看重精度与紧凑性的关节，则更适合采用谐波减速器。

半导体与精密设备

这类应用要求尽可能高的定位精度。

典型规格包括：

• 背隙 ≤10 角秒

• 效率 ≥80%

• 使用寿命 ≥50,000 小时

• 适用于对污染敏感环境的洁净润滑方案

建议每约 1,000 个运行小时对背隙和传动效率进行一次定期校准。

结论

随着人形机器人逐步走向大规模商业化部署，对谐波减速器的工程要求也将持续提高。

未来的发展将聚焦于三大目标：

• 轻量化结构

• 更高的定位精度

• 更长的使用寿命

人工智能、新材料、精密制造和润滑技术的进步，将进一步提升谐波传动性能，并推动下一代智能机器人系统的发展。

Honpine 致力于为机器人、工业自动化、协作机器人和人形机器人提供高性能谐波减速器及精密运动控制解决方案。

欢迎立即联系 Honpine，了解我们的谐波减速器技术、产品规格以及针对您下一个机器人项目的工程选型支持。
