选择合适的数控回转工作台传动方式的12个建议：谐波减速机、谐波回转执行器、DD电机和行星减速机

介绍

没有一种传动技术适用于所有数控旋转工作台。蜗轮蜗杆传动、滚柱凸轮机构、谐波减速器、 RV减速器、行星减速器和直驱电机都有各自的优势和应用局限性。

对于机床制造商而言，更重要的问题不是哪种技术“更好”，而是哪种传动架构最能匹配旋转轴的负载、速度、精度、刚性、安装空间和运行条件。

谐波减速器具有低背隙、高减速比和结构紧凑的优点，但并非所有重型切割应用的最佳解决方案。谐波旋转执行器可以简化机械集成，但其集成设计也需要考虑维护性和散热管理。直驱电机无需传统的机械减速级，并可提供优异的动态响应，但电机尺寸、连续扭矩和发热量需要仔细评估。

本指南解释了选择数控旋转工作台传动装置的 12 个重要因素，重点介绍了谐波减速器、谐波旋转执行器、DD 电机、RV 减速器和行星减速器。

1. 明确您的数控旋转工作台传动装置的精度要求

选择数控旋转工作台传动装置的第一步是确定旋转轴的实际精度要求。

定位精度和重复性固然重要，但并非唯一因素。工程师还需要考虑反冲、扭转刚度、轴承精度、编码器分辨率、结构变形和热稳定性。

例如，旋转工作台可以使用低背隙谐波减速器，但如果轴承布置或机械结构缺乏足够的刚度，最终系统的精度仍然会受到限制。

这意味着应该将变速器作为整个旋转轴系统的一部分进行评估，而不是将其作为孤立的部件进行评估。

对于精密数控加工而言，传动装置、编码器、主轴、轴承和控制系统之间的关系尤为重要。

2. 选择数控旋转工作台传动装置时，应考虑反冲

反向间隙会对旋转轴定位产生直接影响，尤其是在轴频繁改变方向的情况下。

当旋转工作台反转时，传动装置内部的机械间隙会导致定位误差。这正是低背隙传动技术在精密数控应用中备受青睐的原因之一。

谐波减速器以其低背隙特性而闻名，因此当角度定位精度是一个重要要求时，可以考虑使用谐波减速器。

然而，低反向间隙并不一定意味着整个旋转轴就能实现高定位精度。

编码器分辨率、轴承间隙、结构刚度、加工公差和伺服控制性能都会影响最终结果。

因此，工程师应该评估整个机械和控制架构，而不是仅仅根据齿隙来选择变速器。

3. 选择适用于紧凑型、低背隙数控旋转工作台传动的谐波减速器

当数控旋转轴需要兼具紧凑的尺寸、高减速比和低背隙时，谐波减速器可能是一个不错的选择。

与许多传统的减速机制相比，谐波传输可以在紧凑的结构中实现相对较高的减速比。

这样，伺服电机就可以以更高的输入速度运行，而减速器则将速度和扭矩转换为适合旋转轴的水平。

这种紧凑的结构对于安装空间有限的数控设备来说尤其有用。

谐波减速器对于电子制造设备、检测系统、激光加工设备和紧凑型加工系统中使用的精密旋转机构也很有吸引力。

然而，工程师不应想当然地认为谐波减速器一定是重型加工的最佳选择。

对于涉及严重冲击载荷、高切削力或极高刚度要求的应用，需要根据实际载荷条件、扭转刚度、承载能力和峰值扭矩要求进行评估。

更准确的结论是，当低背隙、紧凑性和高减速比是重要的设计要求时，谐波减速器就显得特别有吸引力。

4. 考虑谐波数控旋转工作台传动中的减速比和输出扭矩

在为数控旋转工作台选择谐波减速器时，减速比是另一个重要因素。

高减速比使电机能够在更高的速度下运行，同时在输出端提供较低的转速和更高的扭矩。

但是，所需的减速比不应脱离电机、负载惯性和所需的转速而独立选择。

传动比过高可能会限制最大输出速度，而不合适的电机和减速器组合会影响加速度和动态响应。

因此，工程师应考虑电机转速、减速比、输出扭矩、负载惯量和所需旋转轴转速之间的完整关系。

峰值扭矩也很重要。

数控旋转工作台在加速、减速或加工过程中可能会出现短时高扭矩。因此，所选用的谐波减速器需要根据连续运行工况和峰值运行工况进行评估。

当旋转工作台承载大型工件或频繁进行加减速操作时，这一点尤为重要。

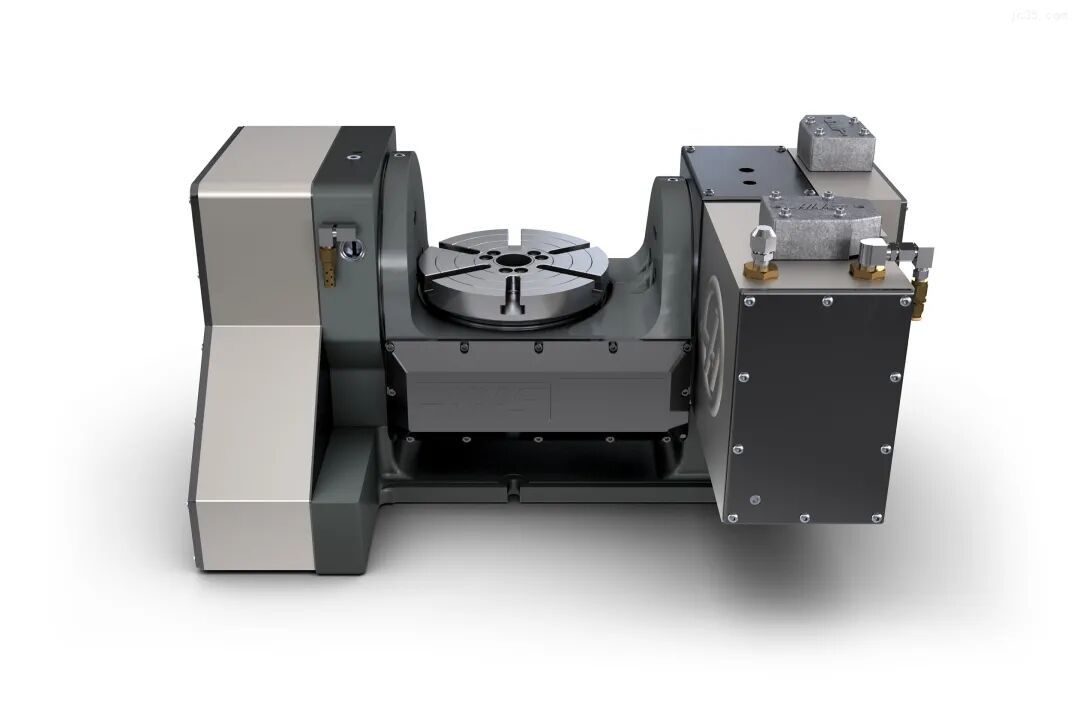

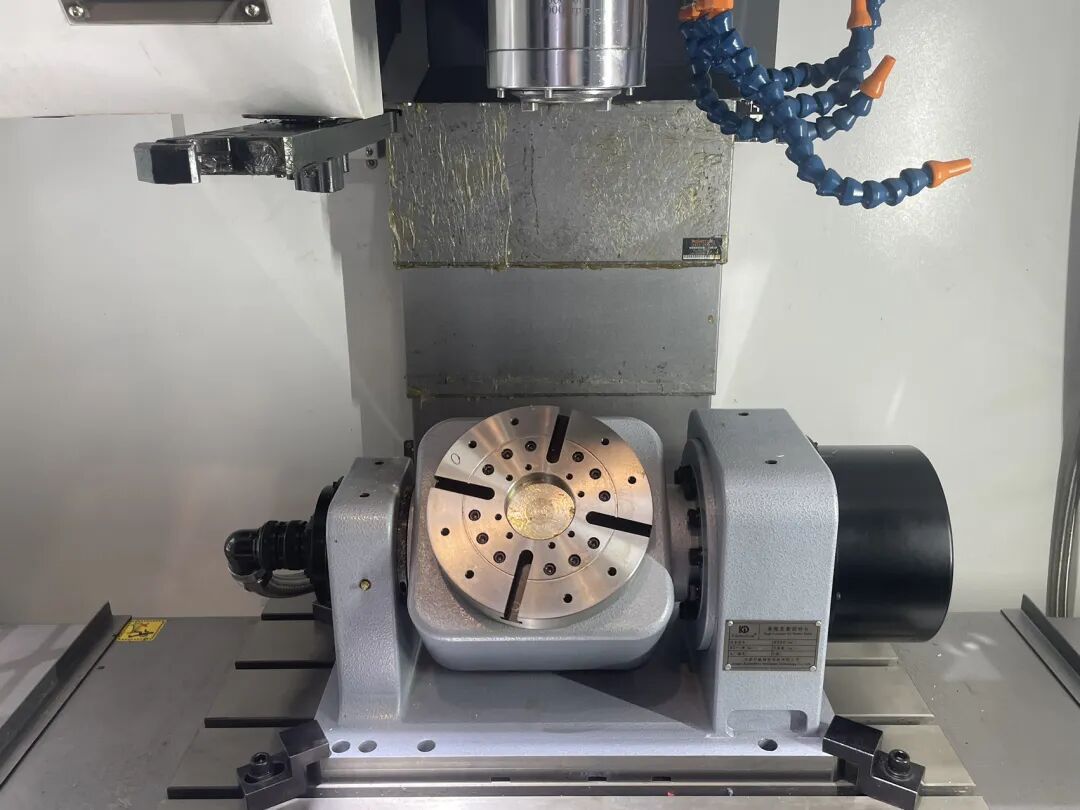

5. 选择谐波旋转执行器用于集成式数控旋转工作台传动

谐波旋转执行器将多个驱动组件集成到一个紧凑的旋转模块中，从而进一步发展了谐波传输的概念。

传统的旋转轴可能需要单独选择和集成伺服电机、减速器、编码器、轴承和壳体。

集成谐波旋转执行器可以简化这种架构，并减少机器制造商所需的机械集成量。

对于设备制造商而言，这可以缩短开发时间，并减少需要设计和组装的机械接口数量。

谐波旋转执行器对于紧凑型数控旋转轴、精密旋转设备、检测机、激光加工设备和自动化制造系统来说尤其具有吸引力。

一体化结构还可以帮助减少安装空间，这在机器尺寸有严格限制的情况下很有价值。

然而，整合也引入了一些不容忽视的因素。

机器制造商在选择集成执行器之前，应评估模块的可维护性、编码器配置、轴承寿命、热管理和更换要求。

换句话说，谐波旋转执行器并非一定优于传统的电机和减速器组合。它的主要优势在于，当紧凑性和模块化是重要的设计要求时，它可以简化机械集成。

6. 评估数控旋转工作台传动装置的集成和安装空间

安装空间会对数控旋转工作台的传动结构产生重大影响。

传统电机和减速器组合可能需要额外的联轴器、安装结构和机械接口。

在紧凑型设备中，这些部件会增加旋转轴的整体尺寸。

谐波旋转执行器可以减少独立组件的数量，并提供更集成化的机械解决方案。

对于需要在有限的机器空间内安装多个旋转机构的紧凑型多轴设备来说，这尤其有用。

然而，不应仅根据外部尺寸来评价较小的机械封装。

工程师还需要考虑散热、承载能力、编码器安装、电缆布线和维护通道。

只有综合考虑这些因素，紧凑型旋转轴设计才能取得成功。

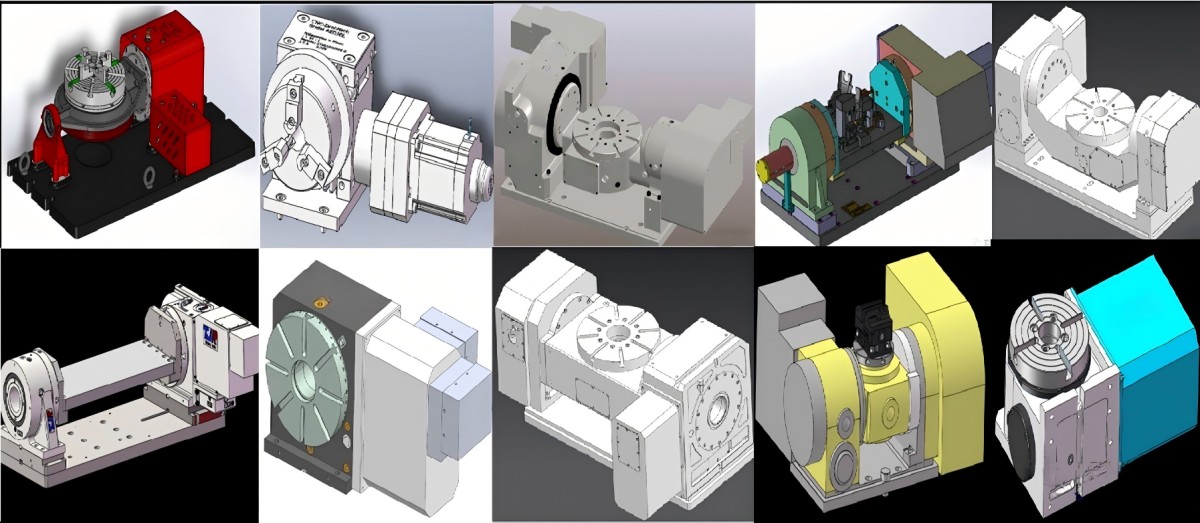

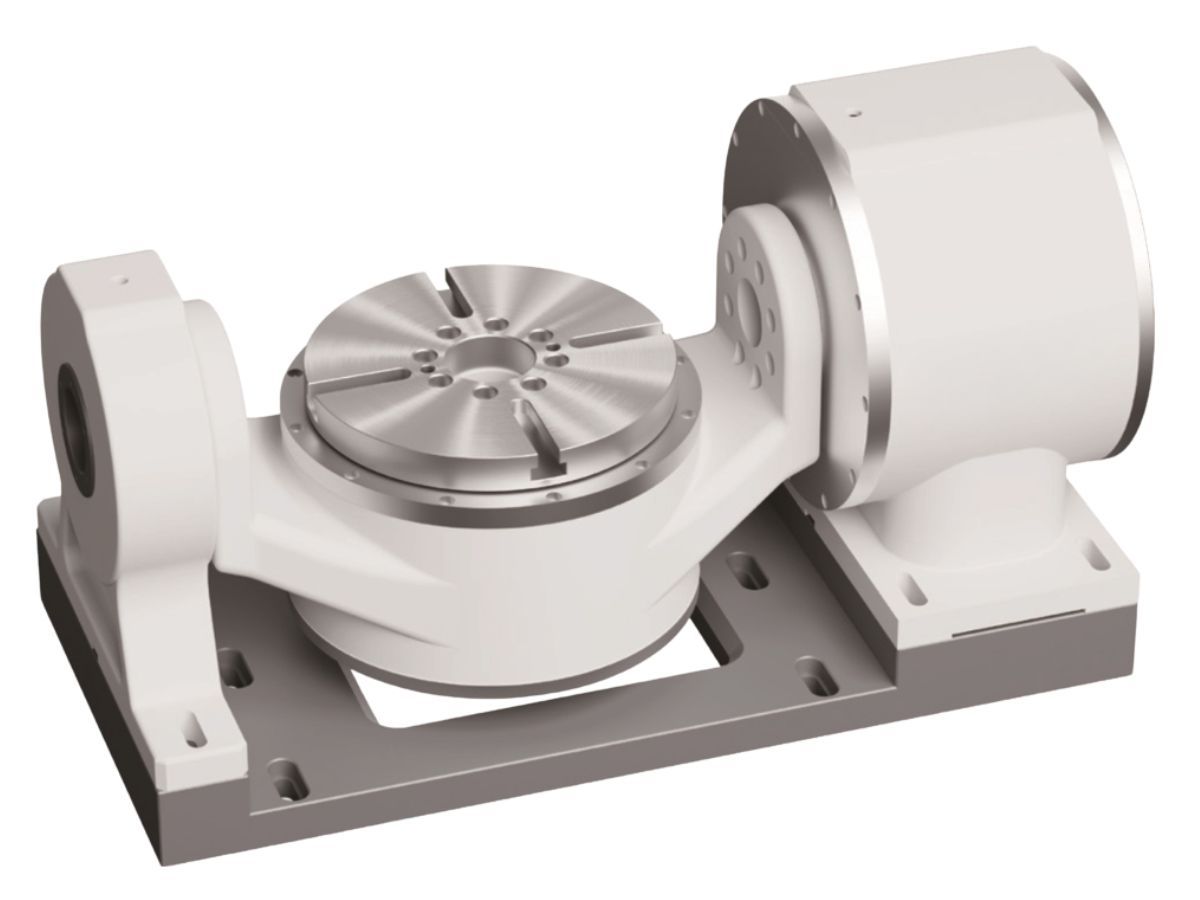

7. 为高速数控旋转工作台传动装置选择直驱电机

DD电机（或称直驱电机）采用的传动结构与基于减速器的系统有着本质的不同。

电机没有使用伺服电机和机械减速器，而是直接驱动旋转负载。

最明显的优点之一是省去了传统的机械减速阶段。

这样可以减少机械传动部件的数量，避免传统减速机构中常见的齿轮间隙问题。

因此，DD 电机可以提供出色的动态响应，对于涉及连续旋转、快速加减速和高速运行的应用来说，具有特别的吸引力。

它们可考虑用于高速数控旋转工作台、五轴加工系统以及其他对动态响应要求较高的精密旋转应用。

然而，直接驱动也意味着电机本身必须提供所需的输出扭矩。

因此，电机直径、扭矩密度、承载能力和热性能成为重要的设计因素。

8. 选择直驱电机数控旋转工作台传动装置时，应考虑动态响应。

动态响应是考虑使用DD 电机作为 CNC 旋转轴的最重要原因之一。

当旋转工作台需要频繁地加速和减速时，减少机械传动部件可以提供电机和负载之间非常直接的响应。

这对于五轴联动加工以及其他旋转轴速度和位置不断变化的情况非常有利。

对于连续旋转运动而言，直驱电机也很有吸引力，因为电机和负载之间没有传统的机械减速级。

然而，直接驱动并不能消除所有系统限制。

电机必须提供足够的持续扭矩和峰值扭矩，而旋转结构必须能够承受负载并保持热稳定性。

在连续运行过程中，热量的产生可能变得尤为重要。

对于高精度加工，电机和周围机械结构的热膨胀会影响定位精度。

因此，工程师应将动态响应与连续扭矩、峰值扭矩、热管理和结构刚度一起进行评估。

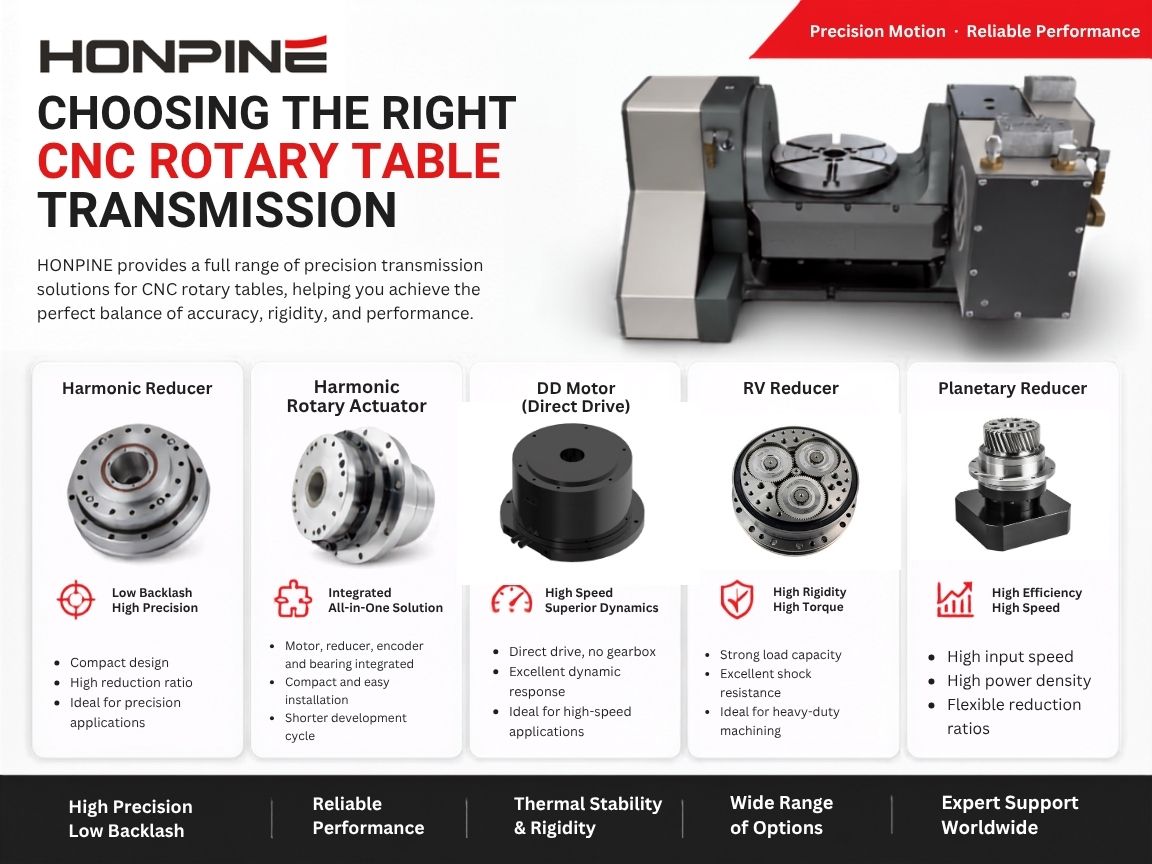

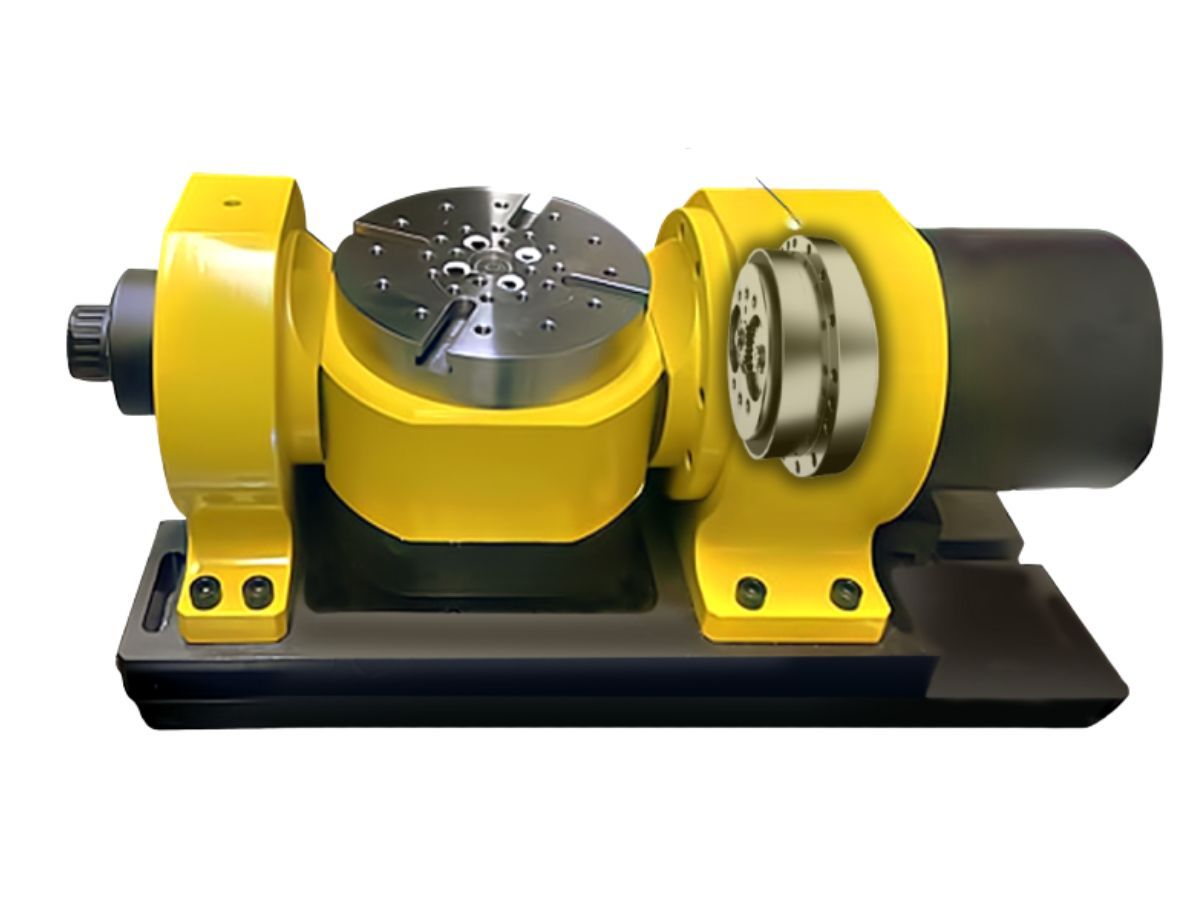

9. 考虑使用RV减速器进行重型数控旋转工作台传动

谐波减速器不应被视为RV减速器的通用替代品。

当旋转轴需要高刚性、高扭矩和抗冲击载荷时，RV减速器可能特别有吸引力。

对于承载重型工件的大型数控旋转工作台而言，切削力和负载惯性可能成为重要的设计考虑因素。

在这种情况下，刚性可能比实现最小的传动装置尺寸更重要。

因此，对于旋转轴必须承受较大机械载荷的重型加工应用而言，RV减速器可能是一个实用的选择。

但这并不意味着房车减速器总是更优越。

它们通常涉及不同的机械结构，并且在尺寸、重量和系统集成方面可能有不同的要求。

具体选择取决于实际应用情况。

当结构紧凑、齿隙小、减速比高是主要要求时，谐波减速器可能更具吸引力。

当重载、高刚度和抗冲击性是主要考虑因素时，RV减速器可能更合适。

10. 考虑使用行星减速器进行高速伺服数控旋转工作台传动

行星减速器为数控旋转轴应用提供了另一种实用选择。

它们的主要优点包括输入速度快、效率高、减速比灵活、功率密度高。

这些特性使得行星减速器适用于各种高速伺服系统和自动化旋转机构。

然而，与谐波减速器相比，不应简单地将行星减速器描述为速度更快或更好的替代方案。

齿隙、效率、刚度和使用寿命取决于具体设计、齿轮级数、负载条件和产品规格。

当高输入速度和效率很重要，而极低的背隙不是主要设计要求时，行星减速器可能特别有吸引力。

对于机械制造商而言，行星传动是另一种可以根据数控旋转轴的实际运行条件进行评估的选择。

11. 评估数控旋转工作台传动装置的编码器反馈、热稳定性和刚度

精密数控旋转工作台不仅仅是电机和传动装置那么简单。

编码器反馈、热稳定性和机械刚度会对旋转轴的最终性能产生重大影响。

编码器向控制系统提供位置反馈。其分辨率和安装位置会影响系统的精度和响应速度。

热稳定性同样重要。

电机持续运转、摩擦和加工产生的热量会导致旋转结构内部温度发生变化。热膨胀可能会引入定位误差。

机械刚度是另一个关键因素。

即使传动装置本身的齿隙很小，壳体、轴承、主轴或机器结构的变形也会影响工件的最终位置。

因此，机器制造商应该对整个系统进行评估，包括变速器、电机、编码器、轴承、主轴、外壳和控制系统。

这种系统级方法在设计精密数控旋转轴时尤为重要。

12. 选择完整的数控旋转工作台传动系统，而不仅仅是单个组件。

最终的传动装置选择应基于数控旋转工作台的全部运行要求。

当需要低背隙、紧凑的尺寸和高减速比时，谐波减速器可能是一个合适的选择。

对于机器制造商而言，如果需要一个结构紧凑、高度集成的旋转模块，那么谐波旋转执行器可能更具吸引力。

当需要高动态响应和连续直接旋转时，DD电机可能是更佳选择。

对于需要高刚性和抗冲击载荷的重型应用，RV减速器可能更合适。

对于效率和输入速度至关重要的高速伺服应用，可以考虑使用行星减速器。

关键在于，不应孤立地评估这些技术。

数控旋转轴的性能取决于电机、传动装置、编码器、轴承、主轴、机械结构、控制器和实际加工条件之间的相互作用。

因此，最佳的数控旋转工作台传动装置并非一定是某一项指标最高的，而是能够为应用提供扭矩、速度、精度、刚性、热稳定性、集成性和使用寿命等各方面最佳组合的装置。

结论

选择数控旋转工作台传动装置不仅仅是比较额定扭矩或齿隙那么简单。

谐波减速器对于需要低背隙和高减速比的紧凑型精密旋转轴来说特别有吸引力，尽管需要仔细评估重冲击载荷和极端刚度要求。

谐波旋转执行器可以简化机械集成并减少安装空间，但机器制造商还应考虑可维护性、热管理和长期维护。

DD 电机提供直接驱动和出色的动态响应，使其适用于高速和连续旋转应用，而电机尺寸、连续扭矩和热性能仍然是重要的考虑因素。

在刚性、扭矩和抗冲击载荷能力至关重要的重型应用中， RV减速器仍然具有很高的价值。行星减速器则可为高速伺服系统提供实用的解决方案，尤其适用于那些对效率和灵活减速比要求较高的应用。

对于数控机床制造商而言，正确的做法不是去问哪种传动技术是普遍最佳的。更有价值的问题是：

哪种数控旋转工作台传动装置最符合旋转轴的实际要求？

当应用需要高精度、低背隙、紧凑尺寸、高动态响应和系统集成等特性时，HONPINE 的谐波减速器、谐波旋转执行器、DD 电机和行星减速器为构建精密旋转运动系统提供了不同的选择。
