适用于小型机械臂和桌面式六轴机器人的迷你谐波减速器

小型化、轻量化机器人系统的发展对机器人关节组件提出了新的要求。小型机械臂、桌面机械臂和紧凑型六轴机械臂正日益广泛应用于电子组装、实验室自动化、教育、科研以及其他空间受限的领域。这些机器人需要在满足预期工作空间要求的前提下，实现灵活的多轴运动，同时又不能过大过重。

小型六轴机械臂通常使用六个旋转关节来控制其末端执行器的位置和姿态。这种架构赋予了机器人极佳的灵活性，但也增加了关节设计的难度。每个关节都必须在保证足够输出扭矩和定位精度的同时，控制好自身的尺寸和重量。

对于这类机械臂而言，减速器不仅仅是一个简单的传动部件。它的尺寸、齿隙、减速比、扭矩密度和机械结构都会直接影响整个机器人的设计。微型谐波减速器为需要高减速比、低齿隙、高扭矩密度以及（在空心结构中）内部走线的机器人关节提供了一种紧凑的传动解决方案。

对于开发小型 6 轴机器人手臂、桌面机器人手臂、轻型协作机器人手臂和紧凑型自动化设备的制造商而言，这些特性使得迷你谐波减速器与现代机器人关节设计尤为相关。

为什么小型机械臂需要微型谐波减速器？

小型机械臂不能简单地通过缩小传统工业机器人的尺寸来设计。机器人越小，关节尺寸、关节重量、电机扭矩和可用安装空间之间的关系就越发重要。

典型的六轴机械臂包含多个串联的旋转关节。关节的重量由靠近基座的关节承担。如果肩关节或肘关节的重量过大，则上游关节需要更大的扭矩才能驱动机器人运动。这会导致电机尺寸增大、结构部件增大，以及机器人整体重量增加。

对于桌面机器人手臂来说，这个问题就更加明显了，因为整个系统需要保持足够紧凑，以便在工作台上或小型自动化单元内操作。

因此，高扭矩密度的紧凑型减速器带来的益处远不止于更小的齿轮箱。它可以帮助工程师减小关节尺寸、控制机器人重量，并优化整个小型六轴机器人手臂的机械结构。

这也是小型谐波减速器被考虑用于紧凑型机器人关节的关键原因之一。

小型机器人手臂用迷你谐波减速器是什么？

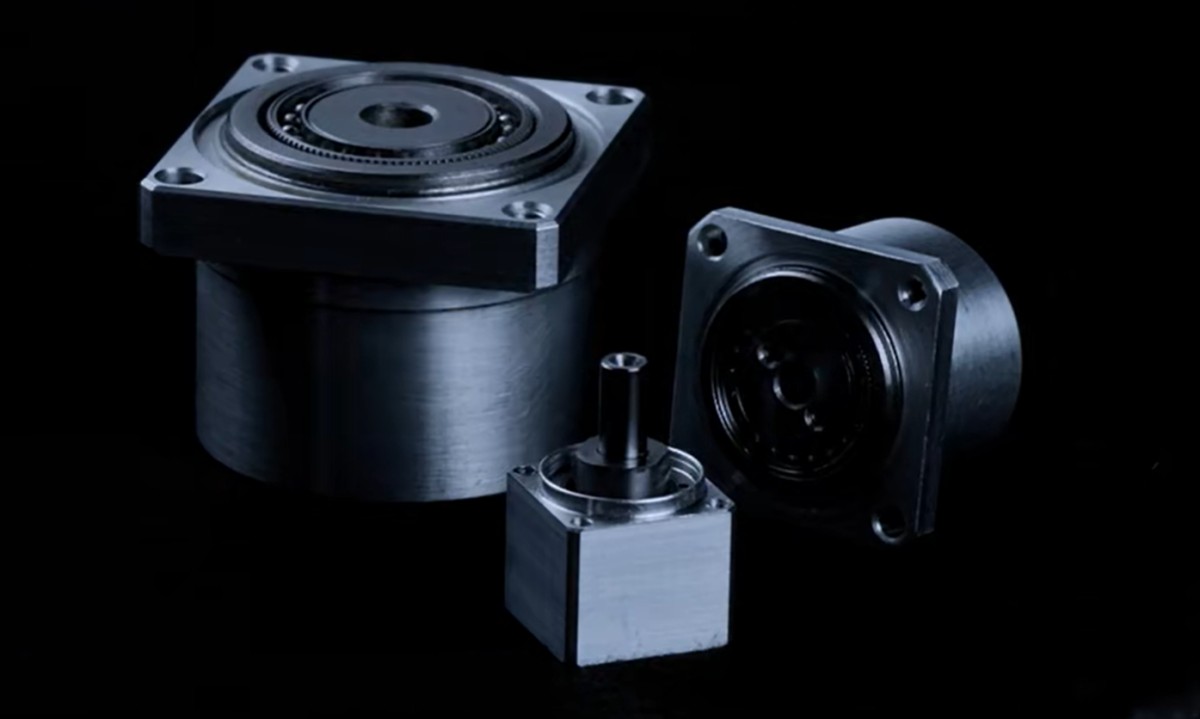

微型谐波减速器是一种基于谐波传动技术的紧凑型精密齿轮箱。其主要功能是将电机的高速旋转转换为低速、高扭矩的输出运动，以驱动机器人关节。

谐波传动的高减速比使得相对紧凑的减速器无需多级齿轮即可实现显著的减速效果。根据具体型号的不同，机器人应用的典型减速比包括 30:1、50:1、80:1 和 100:1。

对于小型机械臂而言，其基本传动系统可由电机、微型谐波减速器和输出关节组成。当与无框力矩电机、编码器和制动器结合使用时，该减速器还可以成为更集成化的机器人关节执行器的一部分。

这种架构尤其适用于小型机器人手臂、桌面机器人手臂、桌面六轴机器人、小型协作机器人手臂和紧凑型机器人关节，因为这些设备的安装空间有限，每个组件都必须精心集成。

小型谐波减速器在小型机器人手臂中的主要优势

尺寸紧凑，减速比高

微型谐波减速器最重要的优势之一是能够在紧凑的传动结构内实现相对较高的减速比。

30:1、50:1、80:1 和 100:1 等减速比可以让电机和减速器在不依赖多个减速级的情况下达到所需的联合速度和扭矩。

对于小型六轴机械臂而言，减少传动级数可以简化关节结构，并有助于控制关节外径。这对于桌面机械臂尤为重要，因为过大的关节会增加整体占地面积并限制可用工作空间。

因此，紧凑型高传动比减速器为机器人设计人员提供了更大的自由度，可以开发更小的连杆和更集成的关节。

低反冲实现精确的机器人关节运动

低反冲对于六轴机械臂来说尤为重要，因为末端执行器的最终位置取决于多个关节的协调运动。

当旋转方向改变时，反冲会导致运动损失。如果这种误差在多个关节处反复出现，则会影响末端执行器的定位性能。

微型谐波减速器专为精密传动而设计，可提供极低的齿隙。根据精度等级和型号的不同，齿隙可达到约≤1角分，更高精度的配置可达数十角秒级。

对于小型 6 轴机器人手臂而言，这一特性可以支持在 PCB 组装、螺丝拧紧、点胶、焊接、元件搬运和检测等应用中实现可重复定位和可控轨迹运动。

用于轻型机器人手臂的高扭矩密度

对于轻型机器人而言，必须同时考虑关节的重量和尺寸来决定输出扭矩。

能够在紧凑的封装内提供所需扭矩的减速器，使工程师能够在不牺牲机器人机械性能的前提下控制关节质量。

这对于串联式六轴机器人手臂尤为重要。更轻的肘关节或腕关节可以减轻肩关节和其他上游关节的负荷。因此，整个机器人可以围绕更小的电机、更轻的结构部件和更紧凑的关节进行优化。

对于桌面机器人手臂和轻型协作机器人手臂而言，关节重量与机器人整体性能之间的这种关系使得扭矩密度成为一个重要的设计考虑因素。

用于内部电缆布线的空心轴

在开发小型机械臂时，线缆管理是另一个需要考虑的重要因素。

六轴机器人可能需要布置电机电缆、编码器线路、传感器电缆、气动管路和末端执行器连接线。外部电缆布线会增加电缆在关节连续运动过程中发生弯曲、扭曲、拉扯和相互干扰的风险。

空心轴迷你谐波减速器提供了一个中心通道，可根据具体配置用于内部电缆和管道布线。

对于桌面型六轴机器人手臂而言，这种设计可以简化机械布局，打造更简洁的关节结构。内部布线还能减少机器人手臂外部裸露的线缆数量，使制造商在设计紧凑型机器人连杆和关节外壳时拥有更大的自由度。

与无框力矩电机同轴集成

谐波传输的同轴输入输出配置非常适合机器人关节结构。

当微型谐波减速器与无框力矩电机结合使用时，电机组件可以直接集成到机器人关节壳体中，而无需依赖传统的电机外壳。

由此产生的接头可以将电机、减速器、编码器、制动器、轴承和外壳集成到一个紧凑的组件中。

这种方法对于开发自己的小型机器人手臂的制造商来说尤其有用，因为关节可以围绕可用的机械空间进行设计，而不是受到标准伺服电机外部尺寸的限制。

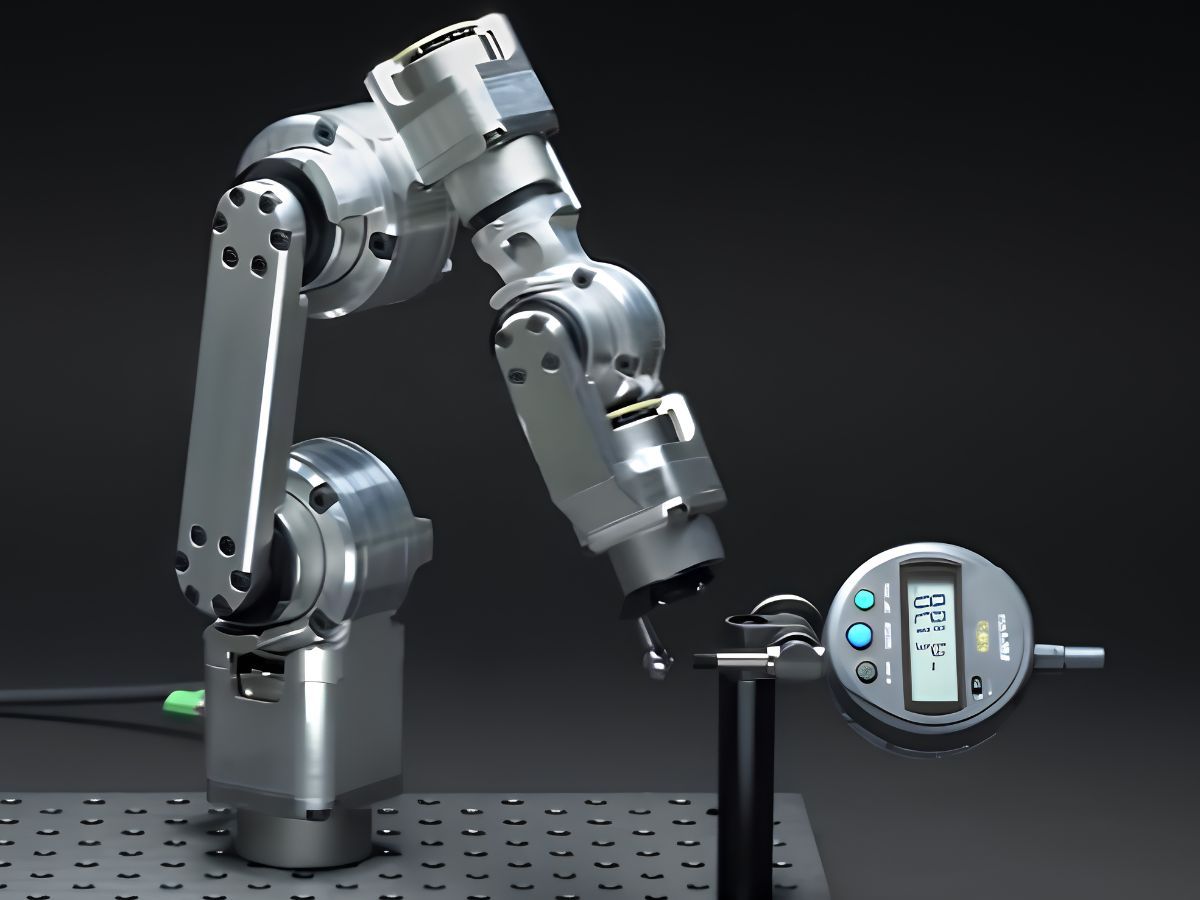

用于小型六轴机器人手臂的微型谐波减速器

小型六轴机器人手臂是紧凑型精密减速器最合适的应用之一，因为每个轴都需要可控的旋转运动，而整个机械结构必须保持轻巧。

六轴配置使机器人能够控制其末端执行器的位置和姿态。这使其适用于工具需要从不同方向接近工件的任务。

然而，整个机器人的性能取决于所有六个关节的综合表现。

低反冲有助于保持定位一致性。高扭矩密度有助于控制关节重量。高减速比可提供关节所需的扭矩倍增。中空结构可简化电缆布线。

因此，微型谐波减速器可以在紧凑型六轴机器人的机械结构中发挥重要作用。

用于桌面机器人手臂的迷你谐波减速器

桌面机器人手臂的要求与大型工业机器人的要求略有不同。

桌面机械臂可能需要放置在工作台上，在有限的工作空间内操作，并且要足够轻便，以便于安装或重新定位。

因此，紧凑的接头设计尤为重要。

微型谐波减速器可以帮助制造商制造更小的旋转关节，而不会牺牲受控机器人运动所需的减速比和精度。

这使得该技术适用于桌面自动化系统、教育机器人手臂、实验室机器人、研究平台和小型制造设备。

对于这些应用而言，紧凑的尺寸、低背隙、高扭矩密度和内部电缆布线的组合可能比极高的连续输出速度更重要。

3C电子自动化中的微型谐波减速器

3C电子行业是小型机器人手臂和桌面六轴机器人的重要应用领域。

电子制造通常涉及小型元件、紧凑的工作空间、频繁的产品变更和精密装配操作。六轴机器人能够提供所需的灵活性，从不同角度定位工具和元件。

PCB螺丝刀

小型六轴机器人可以携带螺丝刀，并将其移动到印刷电路板或电子组件上的不同紧固位置。低反向间隙和可重复的关节运动有助于在重复操作过程中保持工具定位的一致性。

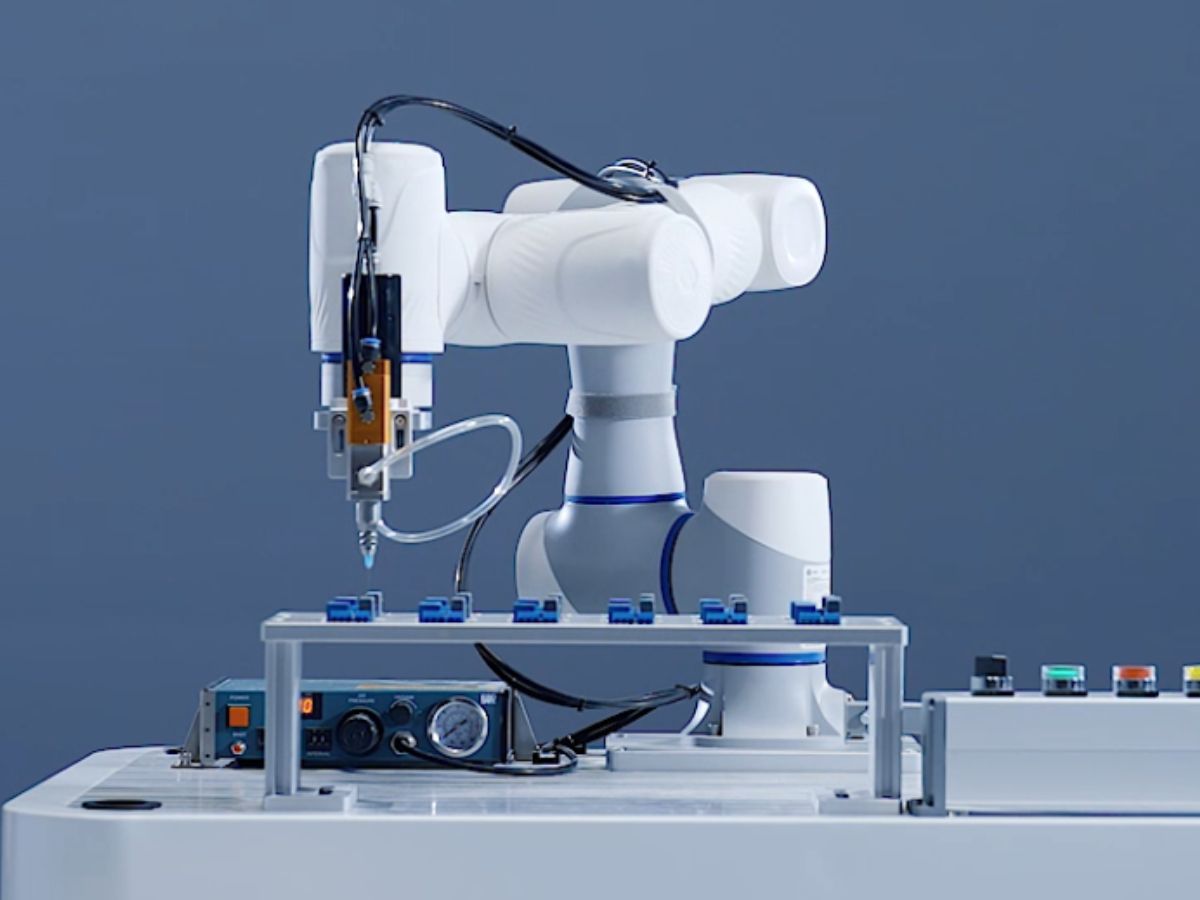

PCB点胶

点胶应用要求工具能够沿着电子元件周围的特定路径运动。机器人每个关节的定位性能都会影响点胶轨迹的精度和一致性。

焊接

紧凑型六轴机械臂可以将焊接工具定位在印刷电路板周围，并从不同方向接近元件。当工件包含位置和方向各异的元件时，这种灵活性尤为有用。

组件搬运与组装

小型机械臂可在紧凑型工作站内执行取放和装配操作。其轻巧的结构和较小的关节尺寸使其适用于安装空间有限的自动化系统。

目视检查

桌面机器人手臂可以搭载摄像头或检测传感器，围绕产品移动，从不同位置和角度拍摄图像。与简单的线性定位系统相比，六轴运动提供了更大的检测灵活性。

小型谐波减速器的局限性

微型谐波减速器并非适用于所有应用的最佳传动方案。当机器人关节需要紧凑、高精度、高减速比和高扭矩密度时，它的优势最为显著。

冲击载荷需要仔细考虑

谐波传动的工作原理之一是利用柔性传动元件。这使得机器人结构紧凑、减速比高，但在机器人设计过程中，应仔细考虑严重的冲击载荷和反复发生的非受控碰撞。

对于小型协作机器人或桌面机器人手臂，减速器的选择应根据预期的额定扭矩、峰值扭矩、外部负载、加速度和碰撞条件而定。

并非主要用于连续高速输出

小型谐波减速器的主要设计目的是提供高减速比和精确的输出运动，而不是连续高速的输出旋转。

这使得它非常适合机器人关节，因为机器人关节的电机通常以较高的速度运行，而关节需要受控的、低速的运动以及较高的输出扭矩。

需要持续高速输出旋转的应用可能需要不同的传动结构。

正确的尺码仍然至关重要

迷你谐波减速器的尺寸虽小，但并不意味着可以忽略负载要求。

机器人制造商在选择减速器时应评估额定扭矩、峰值扭矩、输出速度、负载惯性、加速度、占空比、外部力矩负载和运行环境。

对于六轴机器人，还必须根据关节在机器人结构中的位置来评估减速器，因为肩关节、肘关节和腕关节可能会承受截然不同的载荷。

小型谐波减速器与行星减速器在小型机器人手臂中的应用

微型谐波减速器和行星齿轮箱都可以用于机器人运动系统，但它们的机械特性不同。

对于小型机器人手臂和桌面六轴机器人而言，当设计优先考虑紧凑的关节尺寸、高减速比、低背隙和高扭矩密度时，迷你谐波减速器就显得特别有吸引力。

当应用更注重高速运行、效率或特定负载特性时，行星齿轮箱可能具有优势。

因此，选择时应该基于机器人的实际需求，而不是假设某种传动类型普遍更好。

对于需要在有限安装空间内实现高减速比和极低齿隙的紧凑型六轴机器人关节，小型谐波减速器是一个理想的选择。而对于需要连续高速输出或不同传动特性的应用，行星齿轮箱可能更为合适。

何时应该为小型机器人手臂选择迷你谐波减速器？

当机器人关节需要将紧凑的机械结构与精确的运动和高输出扭矩结合起来时，迷你谐波减速器值得考虑。

在开发小型 6 轴机器人手臂、桌面机器人手臂或轻型协作机器人手臂时，这一点尤为重要，因为关节直径和重量会直接影响机器人的整体设计。

当机器人需要低反冲以实现可重复定位、紧凑封装中的高减速比或用于内部电缆布线的空心结构时，它也是一个强有力的候选者。

对于正在开发带有无框架扭矩电机、编码器和制动器的集成机器人关节的制造商而言，迷你谐波减速器也可以作为中央精密传动部件。

结论

小型机械臂、桌面机械臂和小型六轴机械臂的发展正在改变机器人关节传动装置的要求。紧凑型机械臂需要充足的输出扭矩。其关节必须在尺寸、重量、精度、减速比、电缆布线和机械集成度之间取得平衡。

小型谐波减速器通过紧凑的传动结构、高减速比、低背隙、高扭矩密度、同轴配置以及在合适的型号中提供的空心轴选项来满足这些要求。

对于小型六轴机器人而言，这些特性可以帮助制造商开发紧凑轻巧的关节，同时又不牺牲 3C 电子组装、PCB 螺丝拧紧、点胶、焊接、元件搬运和视觉检测等应用所需的精度。

这项技术确实存在局限性。严重的冲击载荷、持续高速输出要求以及苛刻的外部负载都需要进行仔细的工程评估和适当的尺寸选择。因此，微型谐波减速器的选择应根据机器人的完整运行条件，而不仅仅是其物理尺寸。

对于希望为小型 6 轴机器人手臂和桌面机器人手臂制造紧凑型机器人关节的制造商而言，迷你谐波减速器凭借其紧凑的尺寸、低背隙、高扭矩密度和内部电缆布线等特点，成为一种实用的精密传动解决方案。
