杯型、帽型与煎饼型谐波减速器：如何选择合适的谐波减速机介绍

柔性花键是谐波减速器中最关键的部件之一，其结构设计直接影响减速器的轴向长度、扭矩容量、扭转刚度、空心结构和安装方式。随着工业设备不断走向紧凑化和高度集成化，为了满足不同的机械需求，人们开发了各种柔性花键和谐波减速器结构。

最常被讨论的减速器结构包括杯形波减速器、帽形波减速器和饼式谐波减速器。这三种设计都基于相同的基本波传动原理，但它们的机械结构优化侧重点各不相同。杯形设计注重成熟的技术和均衡的性能，帽形设计则提供更佳的轴向封装和机械集成度，而饼式谐波减速器则致力于最大限度地降低轴向高度。

对于从事3C自动化、半导体设备、数控机床、精密检测系统及其他工业运动应用的工程师而言，了解这些结构差异对于选择谐波减速器至关重要。最小的减速器未必是最佳选择。正确的配置取决于所需的扭矩、转动惯量、定位精度、扭转刚度、安装空间、空心直径、运行周期和使用寿命。

为什么谐波减速器中的柔性齿条设计很重要？

波形齿轮通常由波形发生器、柔性花键和圆花键组成。工作时，波形发生器迫使柔性花键变形为椭圆形，使其与圆花键啮合。由于两个花键的齿数不同，这种可控变形可产生较高的减速比。

柔性轴必须同时执行两项高要求的功能。它必须足够柔韧，能够在波发生器的作用下反复变形；同时又必须足够坚固，能够传递扭矩并承受大量的变形循环。因此，其几何形状与谐波减速器的整体性能直接相关。

柔性花键结构会影响减速器的轴向尺寸、扭矩传递、扭转刚度、疲劳强度、输出法兰布置、空腔空间、轴承配置和机械集成。因此，杯形、帽形和扁平形结构应被视为不同的工程解决方案，而不仅仅是不同的外形形状。

三种主要谐波减频器配置

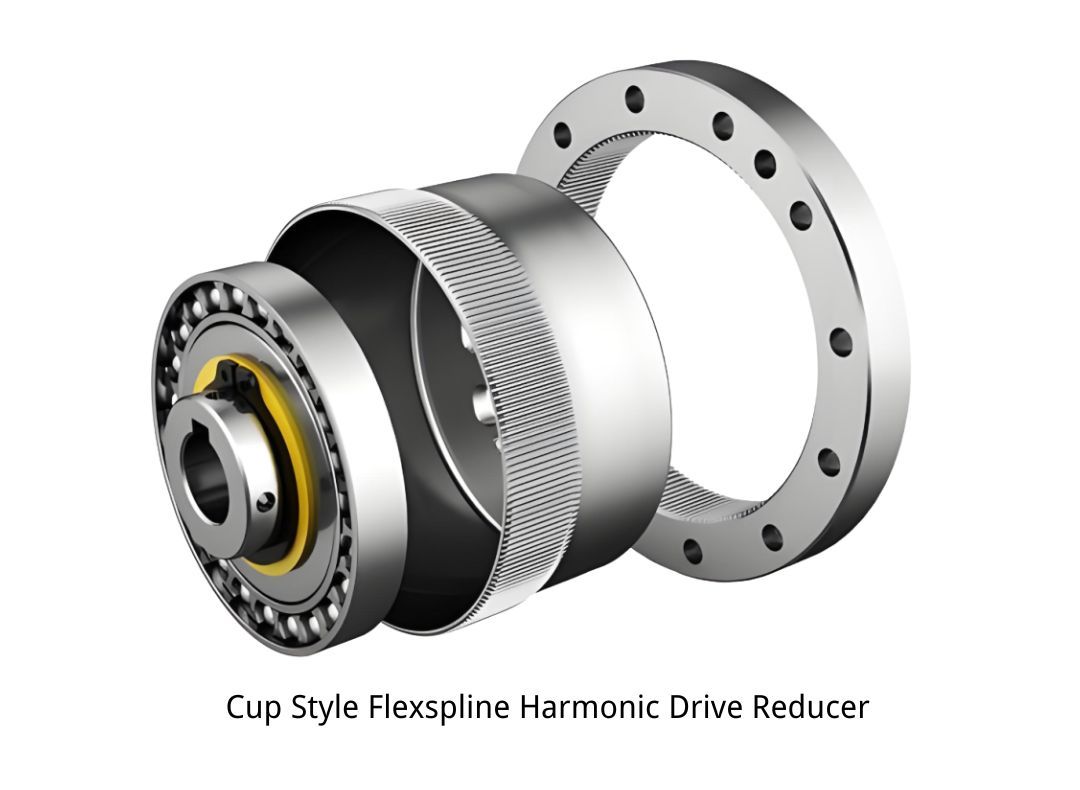

杯型应变波齿轮

杯形柔性齿轮是目前最成熟、应用最广泛的应变波齿轮结构之一。其柔性体呈杯状结构，齿轮齿位于开口端周围，闭合端与输出结构相连。波发生器安装在柔性齿轮内部，产生传动所需的弹性变形。

杯型设计的主要优势在于其成熟均衡的工程特性。制造工艺成熟，结构可实现高减速比、低齿隙、高定位精度和可靠的扭矩传递。此外，它还提供多种尺寸和规格，使其适用于许多通用精密传动应用。

主要限制在于轴向长度。由于柔性花键具有相对较长的杯状本体和封闭的底部，传统的杯型变径接头可能比某些扁平式结构需要更大的轴向安装空间。底部结构也会占用部分内部空间，这可能会限制大通孔的设计。

然而，对于轴向高度并非主要限制因素的应用而言，杯型轴仍然是一种实用且经济高效的选择。它可用于工业自动化、3C装配设备、精密定位机构、数控辅助轴、检测设备以及其他工业机械。

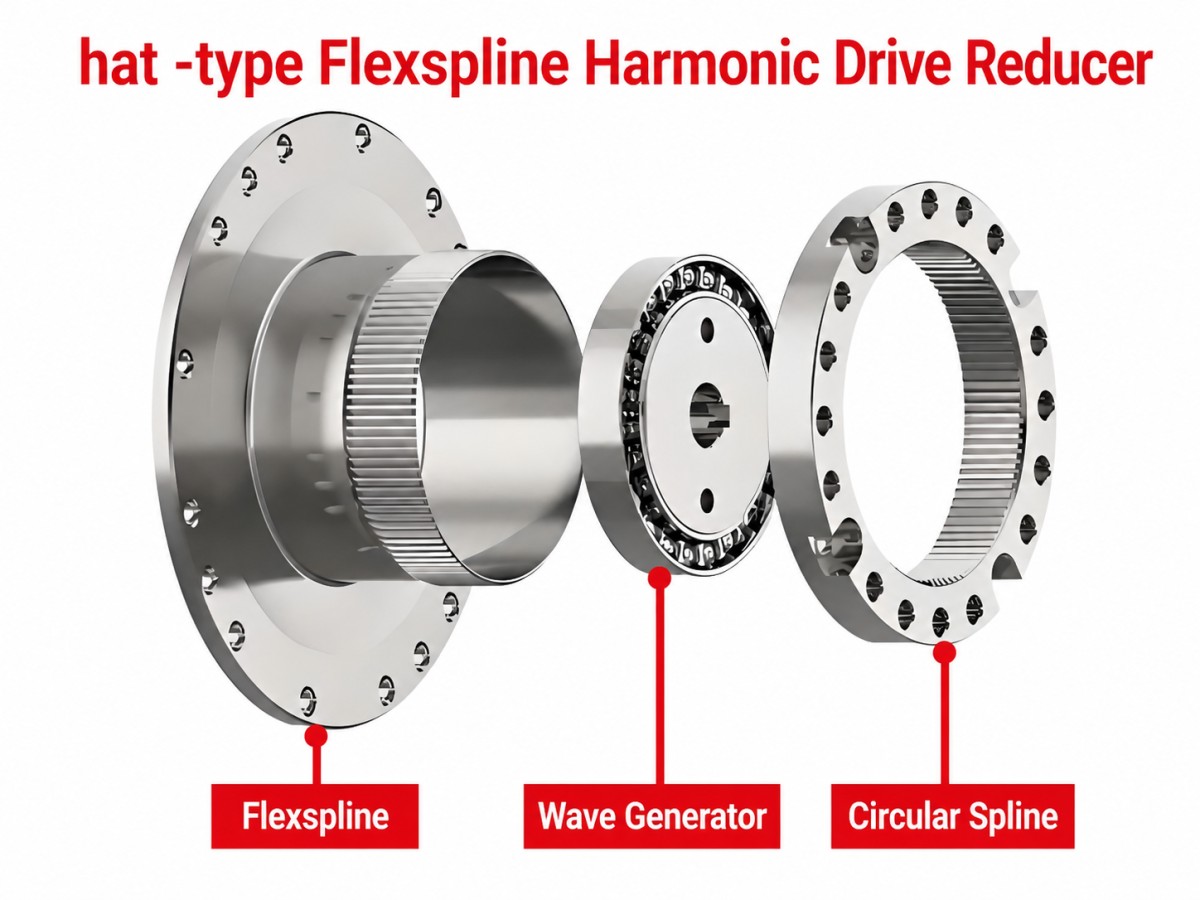

帽型应变波齿轮

帽形柔性花键的开发是为了实现比传统杯形结构更紧凑的机械结构。它的外形类似帽子或钟形，输出法兰和柔性部分的布置方式与杯形不同。

这种结构的主要优势之一是优化了轴向布局。根据具体设计，帽形应变波齿轮可以在保持高减速比、低齿隙和精确旋转传动的同时，显著缩短整体轴向长度。其输出法兰和壳体布置方式也为将减速器集成到紧凑型机械结构中提供了更大的灵活性。

当旋转机构需要中央通道来容纳电缆、传感器、气动管路或其他内部组件时，帽状设计也具有优势。合适的空心结构可以简化电缆布线，并减少运动电缆与周围机械组件之间的干扰。

然而，更复杂的几何形状会增加制造和检测要求。最终性能还取决于柔性花键材料、热处理、齿精度、轴承结构、壳体刚度和输出法兰设计。

因此，帽形应变波齿轮特别适用于紧凑型工业旋转机构、精密自动化设备、半导体机械、3C制造设备和空间受限的定位系统。

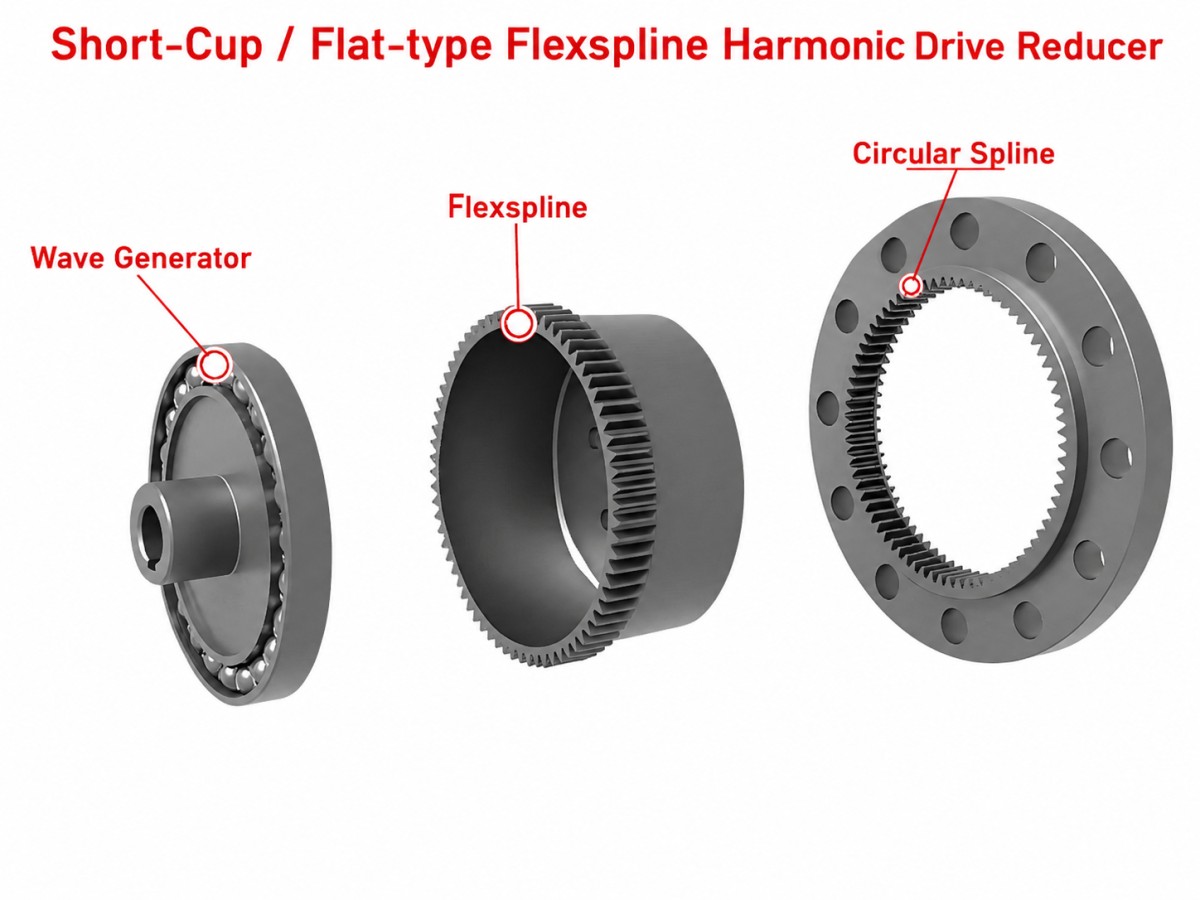

煎饼式谐波减速器

扁平式谐波减速器的主要设计目的是最大限度地减小轴向高度。其相对扁平的圆盘状结构使其在旋转轴方向上占用的空间更小，同时保持了谐波减速器的基本优势。

这种低矮的外形设计在设备径向空间充足但轴向空间非常有限的情况下尤为实用。典型应用包括薄型旋转平台、紧凑型分度机构、半导体设备、光学检测系统、精密自动化机械和低矮旋转平台。

因此，扁平式谐波减速器的主要优势并非在于更高的扭矩或精度，而在于其机械结构的紧凑性。通过降低轴向高度，设计人员可以将旋转传动装置集成到传统杯形减速器可能过长的设备中。

同时，减小轴向尺寸也带来了额外的设计挑战。柔性花键几何形状、载荷分布、轴承布置、扭转刚度、疲劳强度和输出扭矩都需要仔细优化。因此，不应仅仅因为扁平式谐波减速器更薄就选择它。

对于高负荷工业应用，工程师应特别注意额定扭矩、峰值扭矩、扭转刚度、径向载荷、轴向载荷、允许弯矩、反冲和使用寿命。

杯型、帽型和煎饼型谐波减速器

从工程角度可以对这三种配置进行比较：

此表所示为一般结构特征，而非产品的绝对性能。实际扭矩容量、刚度、齿隙和使用寿命可能因制造商和具体产品系列而异。

结构如何影响扭矩、刚度和精度？

谐波减速器选型中一个常见的错误是仅根据外径或减速比来比较产品。结构配置也应根据实际载荷和运动特性进行评估。

扭矩容量取决于多种因素，例如柔性花键的几何形状、材料、热处理、齿轮啮合情况、波形发生器设计、轴承承载能力和壳体刚度。相同的外径并不一定意味着相同的输出扭矩。

扭转刚度在高精度工业设备中尤为重要。半导体机械或数控设备中使用的旋转轴可能会受到导致角变形的外力作用。在这些应用中，设计人员不仅需要评估额定扭矩，还需要评估扭转刚度、径向载荷、轴向载荷和允许弯矩。

定位精度也是系统级特性之一。虽然波形齿轮以其极低的齿隙而闻名，但机器的最终定位精度还取决于编码器分辨率、伺服控制、轴承间隙、壳体刚度、安装精度和外部载荷。

因此，不能仅仅因为扁平式谐波减速器更薄就断定其精度更高，也不能仅仅因为帽形减速器安装法兰更大就断定其刚性更强。最终结果取决于整个机械系统的性能。

哪种谐波减速器适用于不同的工业应用？

3C自动化

3C制造设备通常需要在紧凑的机器结构内实现快速且可重复的旋转定位。减速器可能需要经历大量的运动循环，因此，齿隙、重复精度、速度、使用寿命和成本是重要的选择因素。

当轴向空间充足时，杯形谐波减速器可以在性能和成本之间取得良好的平衡。当需要更短、集成度更高的旋转机构时，可以考虑帽形谐波减速器。当设备高度受到特别限制时，扁平式谐波减速器则更具吸引力。

半导体设备

半导体设备对定位稳定性、重复性、抗振动、结构刚度和热性能提出了极高的要求。减速器必须在长时间运行周期内保持稳定的传动性能。

帽状和扁平状封装结构在紧凑型半导体器件中具有显著的封装优势。然而，封装结构的选择应基于全面的机械性能要求，而不仅仅是轴向尺寸。扭转刚度、力矩载荷、热稳定性和长期可靠性仍然至关重要。

数控机械

数控旋转机构承受的外部载荷远高于许多通用定位系统。除了间隙和定位精度外，工程师还应仔细评估输出扭矩、扭转刚度、径向载荷、轴向载荷和允许力矩。

当安装空间充足且需要平衡传动方案时，杯形结构可能较为合适。当紧凑性和机械集成性至关重要时，帽形结构可能更具优势。扁平式结构可以解决严重的轴向空间限制，但在选择之前应仔细检查其载荷和刚度规格。

精密检测设备

精密检测系统通常将旋转定位与摄像头、光学元件、传感器或测量设备相结合。低反向间隙和重复性至关重要，同时机械结构也可能存在严格的尺寸限制。

当传动装置需要集成到紧凑型检测机构中时，帽形和扁平式谐波减速器可能非常有用。最终选择时应考虑有效载荷、力矩载荷、所需的角度精度、振动以及安装范围。

如何选择合适的谐波减频器结构？

实际的选择过程可以从应用层面开始，而不是从归约器模型开始。

首先，计算载荷。确定总质量、转动惯量、径向载荷、轴向载荷、力矩载荷和外部工艺力。

其次，确定运动曲线。所需的输出速度、加速度、减速度、定位角度、循环时间和占空比将决定实际的传动要求。

第三，确定精度要求。在选择减速器之前，应明确反冲、定位精度、重复性和扭转刚度等要求。

第四，确定机械尺寸。检查最大外径、可用轴向长度、所需空心直径、输出法兰尺寸、电机安装空间和电缆布线要求。

最后，综合考虑性能和成本。选择时应平衡扭矩、刚性、精度、结构紧凑性、使用寿命和成本，而不是只优化单一参数。

一般来说，当技术成熟、性能均衡且成本效益是优先考虑因素时，杯形波形齿轮具有吸引力。当轴向紧凑性和机械一体化性至关重要时，帽形波形齿轮更为合适。当极低的轴向高度是主要机械要求时，应考虑使用饼式谐波减速器。

快速选购指南

实际空心直径和承载能力应始终根据制造商的技术数据进行确认。

扁平式谐波减速器体积更小，就一定更好吗？

不。

扁平式谐波减速器的主要优点是轴向高度低，而不是扭矩、刚性或精度更高。

例如，高负载数控旋转轴可能更适合采用稍长一些、扭转刚度和弯矩承载能力更高的减速器。另一方面，由于轴向空间是主要限制因素，薄型精密旋转平台采用扁平式设计可能带来显著的机械优势。

因此，紧凑性应该被视为应用程序的一项要求，而不是一个通用的性能排名标准。

同样的道理也适用于杯型和帽型变径接头。杯型变径接头并非仅仅因为更长就逊色，帽型变径接头也并非仅仅因为更紧凑就一定更好。

合适的结构是指在现有机械结构范围内提供所需性能的结构。

紧凑型谐波减速器结构的发展

应变波齿轮的研发越来越注重提高扭矩密度、紧凑性、刚度和系统集成度。

柔性花键材料、齿形、热处理、波发生器设计、轴承技术和精密制造方面的进步，正在帮助制造商在更小的封装内实现更高的性能。

与此同时，高度集成化的自动化设备的发展趋势，也增加了对低矮型和特定应用型传动结构的需求。

市场不太可能用一种配置取代另一种配置，而是会继续开发不同的解决方案以满足不同的需求：

杯型——性能与成本的平衡

帽型——紧凑性和机械集成

扁平型——超低轴向高度

这为机械设计人员在优化整个运动系统时提供了更大的灵活性。

HONPINE 精密谐波减速器解决方案

HONPINE 为工业自动化、3C 制造、半导体设备、数控机床、精密检测和其他高精度应用开发精密谐波传输产品和旋转运动解决方案。

在选择谐波减速器时，HONPINE 可以评估以下关键参数：

• 输出扭矩

• 还原率

• 反弹

• 扭转刚度

• 最大输入速度

• 安装尺寸

• 空心要求

• 径向和轴向载荷

• 允许弯矩

• 占空比

• 服务寿命

选择减速器的目标并非仅仅是选择尺寸最小或扭矩最大的减速器。合适的谐波传动装置应具备所需的精度、刚性、扭矩容量、耐久性和机械集成性，同时还要能高效地融入整机结构。

结论

杯型、帽型和扁平型谐波减速器代表了优化应变波传输的三种不同方法。

杯形应变波齿轮是一种成熟且经济的结构，在扭矩容量、精度、可靠性和制造成本之间实现了良好的平衡。

帽型应变波齿轮注重改进轴向封装和机械集成，使其在紧凑型工业旋转机构中具有吸引力。

扁平式谐波减速器通过最大限度地减少轴向高度，进一步实现了低矮的设计，使其特别适用于薄型旋转平台和高度受限的设备。

没有一种配置是普遍最优的。

对于 3C 自动化、半导体设备、数控机床、精密检测等高精度工业应用，正确的选择应该基于实际的机械要求。

工程师应评估：

扭矩 + 转动惯量 + 刚度 + 齿隙 + 轴向间隙 + 空心结构要求 + 工作周期 + 使用寿命 + 成本

因此，最好的谐波抑制器不一定是最小的、最贵的或评价最高的产品。

它是最符合应用机械要求的配置。
