如何选择扭矩电机？深度指南

力矩电机可分为无框力矩电机和有框力矩电机(DD电机)。本文将解释无框和有框力矩电机之间的基本区别，以及如何为您的特定应用选择合适的电机。

什么是力矩电机?

力矩电机是一种主要用于控制输出扭矩的电机。其控制过程更注重精确的扭矩输出，而不是速度或位置控制。由于其高扭矩输出和精确控制能力，力矩电机常用于需要高动态性能、精确定位和稳定扭矩输出的应用中，例如机床、自动化生产线和机器人关节。力矩电机可分为无框和有框两种类型。

力矩电机的核心设计与发展

从本质上讲，力矩电机是多极永磁同步直驱电机。其核心设计围绕三个目标展开:低速恒扭矩、高扭矩密度和最小扭矩脉动，这些都通过电磁学、结构和材料方面的突破来实现。

电磁设计:高极数+分数槽，实现平稳低速运行

在过去五年中，主流力矩电机的极对数已从12增加到32甚至64。更高的极数使电机能够在零速或极低速(低至0.1°/s)下输出额定扭矩，消除传统电机常见的低速爬行或抖动。结合优化的分数槽集中绕组(例如，48极/324槽，q=2.25)，扭矩脉动可降低到额定扭矩的1%以下，实现超平稳、无失速运行。

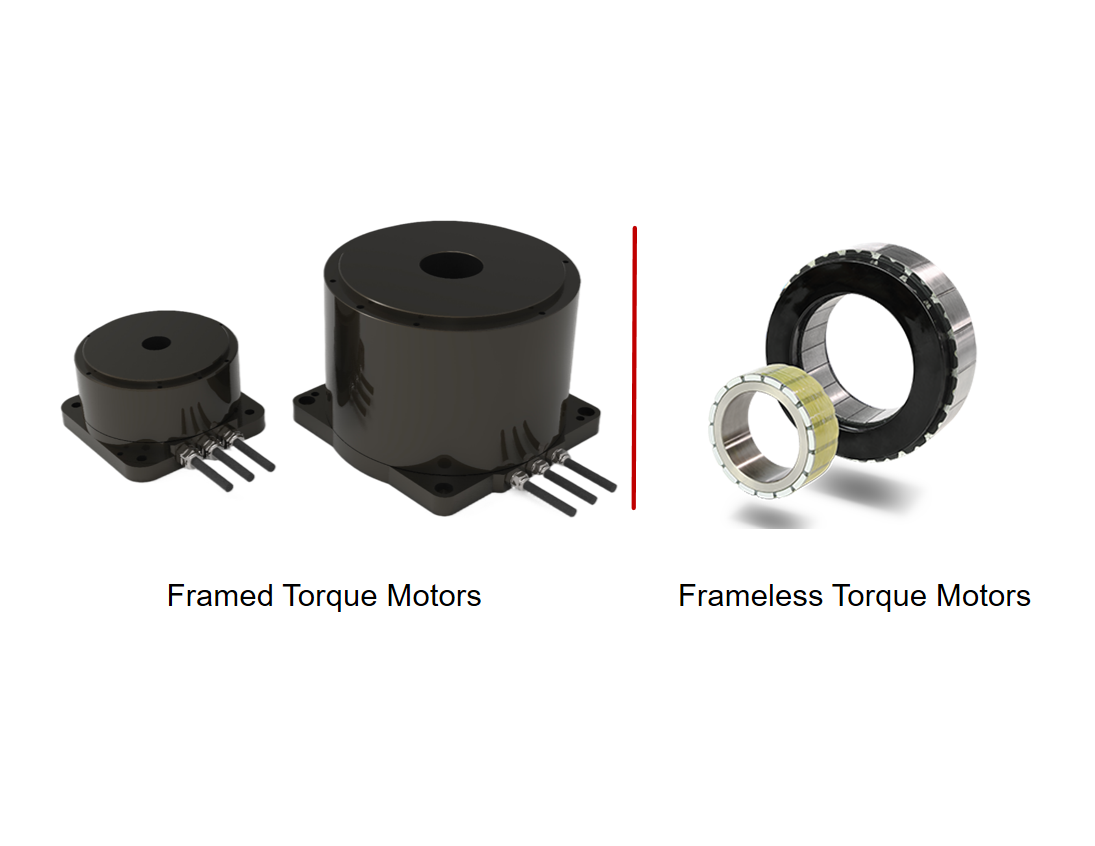

结构形式:无框/有框方案适用于所有场景

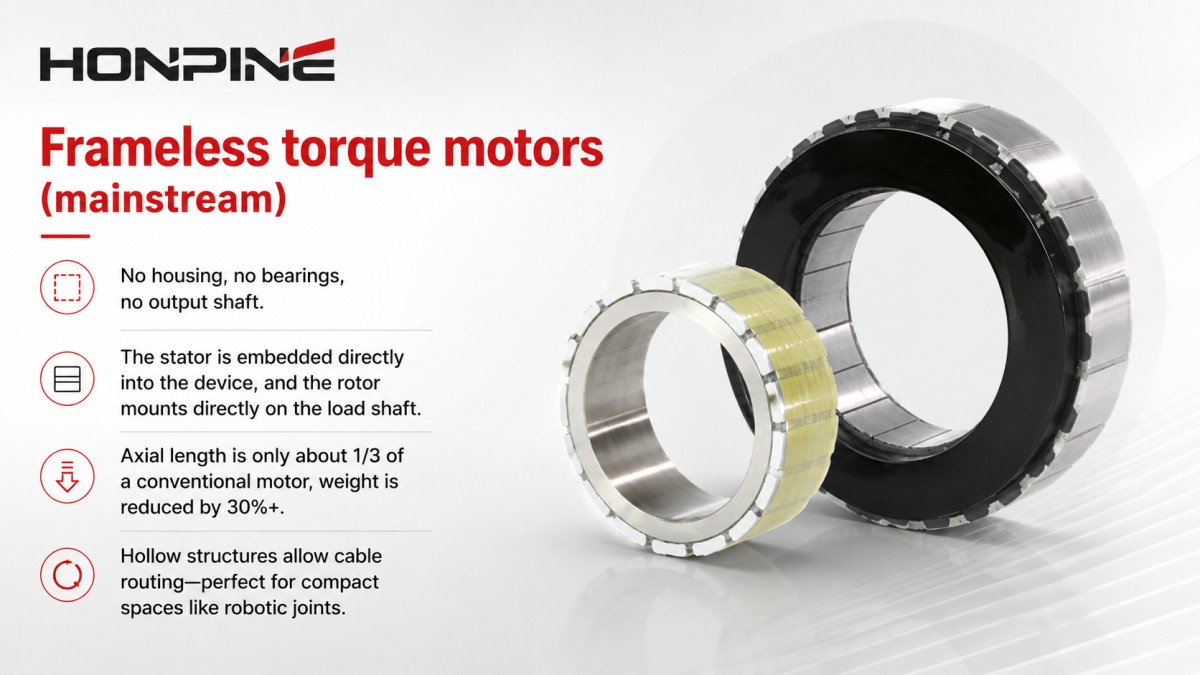

无框力矩电机(主流):无外壳、无轴承、无输出轴。定子直接嵌入设备中，转子直接安装在负载轴上。轴向长度仅约为传统电机的1/3，重量减轻30%以上，并且中空结构便于布线——非常适合机器人关节等紧凑空间。

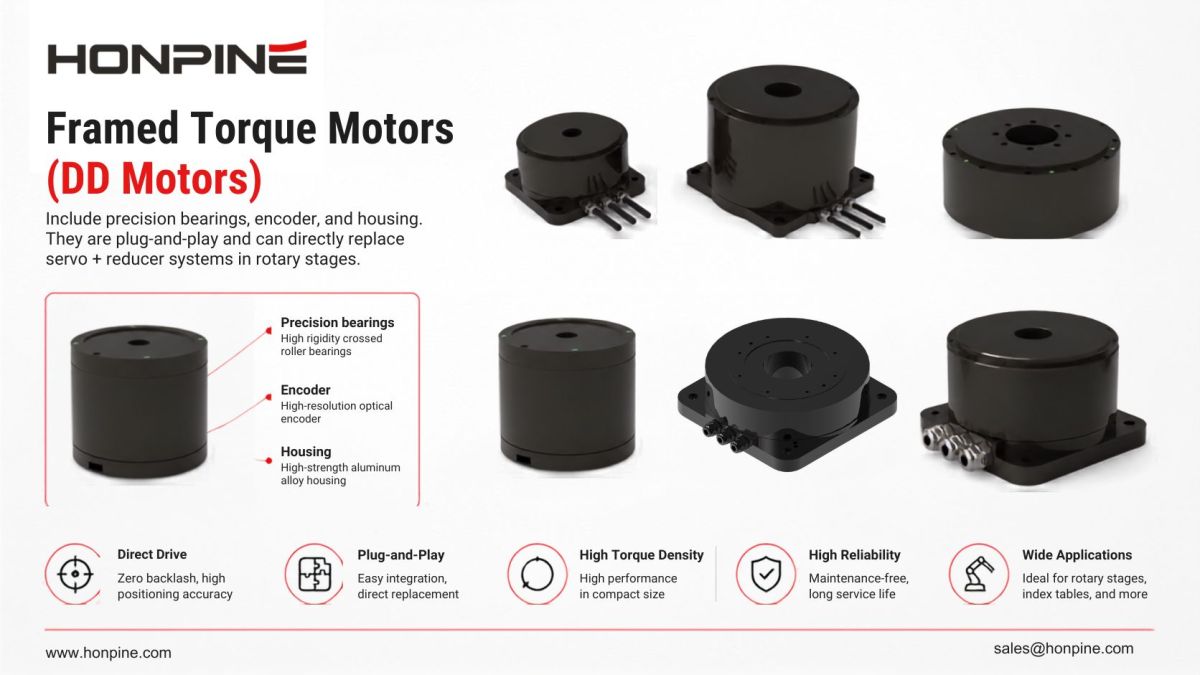

有框力矩电机(DD电机):包含精密轴承、编码器和外壳。它们即插即用，可在旋转平台中直接替代伺服+减速机系统。

材料革新:稀土磁体+高导电铜

高等级NdFeB磁体(例如，N52H，剩磁≥1.45T)与高导电铜合金相结合，可确保在宽温度范围(-40°C to 125°C)内可靠的高扭矩输出和长期稳定的性能。

如何选择力矩电机?

在实际应用中，将力矩电机从数据手册到落地部署，往往会遇到“参数很漂亮，调试却失败”的困境。以下是来自实际经验的核心指导原则和常见陷阱:

选型黄金法则

扭矩优先，速度其次:连续扭矩应≥1.2-1.5×稳态负载扭矩;峰值扭矩应≥2×负载冲击扭矩，尤其适用于频繁启停的机器人关节。

惯量匹配:对于机器人关节，负载与电机的惯量比应≤5:1，以避免振动或振荡。

编码器精度:标准应用:23位绝对值编码器(分辨率≈0.0001°);超高精度(半导体/医疗)可能需要29位编码器。

三大关键陷阱，必须避免

对中不良(致命):对于无框电机，定子/转子的同轴度必须≤0.02mm。偏差过大会导致扭矩脉动激增和轴承过热。安装时请使用百分表确保严格对中。

忽视冷却:力矩电机在低速时会产生较大电流，带来显著热量。对于最大功率密度或持续堵转工况，应设计强制液冷或高效风冷。在一个光伏清洁机器人项目中，关节壳体作为热管蒸发器，并采用介电冷却液循环，使持续扭矩密度提高了4×。

负载刚性不足:直驱没有减速机缓冲;刚性不足可能导致共振。机器人关节应采用一体化中空结构，旋转平台应采用加固铸铁底座。

关键调试建议 & EMI注意事项

调试:启用齿槽转矩补偿、谐波抑制和摩擦前馈。电流环带宽应超过2kHz(理想情况下≥5kHz)以抑制扭矩脉动。在一个外科机器人项目中，将PI参数调整为Kp=0.35, Ki=1200，实现了0.5ms的电流响应。

EMI:使用频谱分析仪检测EMI。

如果噪声集中在特定频率(例如1.2MHz)，可在定子绕组上采用三层屏蔽(铜箔+纳米晶+导电织物)并在电源线上加磁环来解决。有趣的是，将PWM频率从15kHz提高到18kHz，可以将峰值EMI降低8dB，同时开关损耗增加5%，从而避免机械共振。
