RV减速机核心技术深度解析：摆线轮廓修正、精密制造与长期精度保持

作为工业机器人、人形机器人和高端自动化设备中的核心传动部件之一，RV减速机在运动精度、承载能力和使用寿命方面起着决定性作用。作为一家专注于精密谐波减速机、机器人关节执行器、行星减速机和RV减速机的专业制造商，HONPINE（苏州宏品精密工业有限公司）持续关注精密传动技术的发展，并致力于为全球自动化行业提供可靠、高性能的运动解决方案。

本文从三个关键维度探讨RV减速机技术——摆线轮齿廓修形、精密制造工艺以及长期精度保持——为工程师、OEM厂商和自动化专业人士提供有关这一行业最具挑战性的工程难题的宝贵技术见解。

1. 摆线轮齿廓修形：RV减速机技术的核心

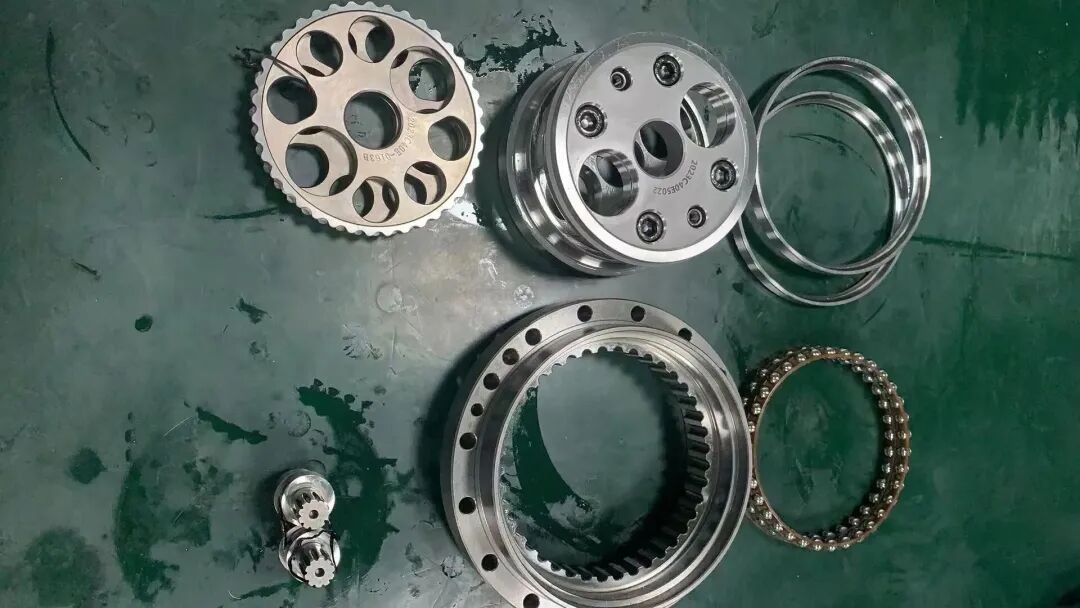

RV减速机的传动原理基于摆线轮与针齿轮之间的啮合。虽然标准摆线齿廓在理论上能够实现共轭啮合，但实际运行中需要经过精心设计的齿廓修形。

如果没有齿廓修形，可能会出现齿面干涉和卡滞。合理的修形能够形成必要的侧隙，以适应运行过程中润滑油膜的形成、热膨胀以及弹性变形。

齿廓修形策略会直接影响五项关键性能指标：

• 侧隙

• 传动精度

• 承载能力

• 噪声水平

• 使用寿命

三种基本齿廓修形策略

负等距 + 负变位

• 侧隙分布均匀

• 润滑条件优良

• 适用于高速、轻载工况

负等距 + 正变位

• 载荷分布更均匀

• 更适合重载应用

正等距 + 负变位

• 侧隙控制更优

• 非常适合高精度定位应用

尽管许多制造商都了解这三种方法，但真正的挑战在于针对不同工况选择最佳组合及参数集。这需要大量实验数据库、积累的工程经验以及持续优化——这构成了行业中最重要的技术壁垒之一。

学术研究还表明，等距和变位修形本质上会引入齿廓修冠。经过优化范围内的适当修冠，可显著提升啮合性能和耐久性。

近期多目标优化研究进一步表明，面向工业机器人设计的RV减速机必须同时满足多项目标，包括高传动精度、高扭矩密度和优异的承载能力。

变载荷下的动态补偿

现代工业机器人和人形机器人在高度动态的工况下运行，因此静态齿廓修形已不足以满足要求。

典型的动态挑战包括：

• 启动扭矩峰值可达额定扭矩的3–5倍

• 冲击载荷下快速弹性变形

• 制动和反向运动过程中的接触突变

• 频繁加减速导致磨损加剧

如果没有动态补偿，传动精度会迅速下降。

目前，许多国内RV减速机的开发仍高度依赖逆向工程和反复试错优化。

真正的正向设计方法需要整合以下工程工具链：

• 多体动力学（MBD）

• 有限元分析（FEA）

• 热-机械耦合仿真

• 接触力学分析

2. 摆线轮的精密制造：微米之间见真章

成形磨削与展成磨削

摆线轮磨削主要采用两种方法：

• 成形磨削

• 展成磨削

高精度RV制造面临的主要限制之一是机床能力。

五轴数控摆线轮磨床仍然是重要的设备壁垒，许多高端系统仍依赖进口技术。这些设备需要大量投资和较长的采购周期。

领先制造商通过国家科研项目和智能制造举措解决了这些挑战，实现了覆盖3 kg至1,000 kg以上负载的RV减速机精密磨削技术开发。

控制热处理变形

摆线轮的制造流程通常包括：

• 渗碳

• 淬火

• 回火

• 精密磨削

在淬火过程中，马氏体转变会导致显著的体积膨胀。

不均匀冷却会使端面产生10–20 μm的变形，形成难度较高的制造挑战。

为消除变形而进行过度磨削，可能会降低有效渗碳层深度，从而不利于疲劳强度和使用寿命。

因此，在尺寸精度与硬化层完整性之间实现最佳平衡至关重要。

摆线轮副的微米级匹配

RV减速机通常采用两片相隔180°布置的摆线盘（A盘和B盘）。

这对配对部件之间的匹配精度直接决定：

• 侧隙

• 扭矩脉动

• 运动平稳性

• 传动精度

典型的匹配要求包括：

• 径向尺寸差小于1 μm

• 角度偏差约5角秒

对于紧凑型RV减速机，全自动A/B盘匹配仍是行业难题，因为现有自动化系统难以同时实现微米级测量精度和超高精度调节。

这一瓶颈也限制了大规模生产效率。

3. 使用寿命与长期精度保持：真正的竞争挑战

初始精度与长期精度

许多国内RV减速机出厂时可实现约1角分的侧隙。

然而，在多年连续运行中保持这一精度则要困难得多。

工业机器人制造商越来越不仅根据初始精度评估减速机，还会关注其在整个产品生命周期中保持精度的能力。

这种差距与其说是机械设计问题，不如说是涉及以下内容的完整工程体系问题：

• 材料抗疲劳性能

• 热处理一致性

• 表面工程

• 润滑技术

接触疲劳强度

摆线轮齿的接触疲劳强度在很大程度上决定了减速机的寿命。

许多国内产品采用20CrNiMoA渗碳合金钢，接触疲劳强度约达到国际领先产品的80%。

行业领先制造商通常采用：

• 专有渗碳钢

• 真空高压气淬

• 先进表面强化技术

在相同载荷条件下，更低的抗疲劳性能会导致裂纹更早萌生，并缩短使用寿命。

新兴表面工程技术

多项先进技术在未来RV减速机开发中展现出良好前景。

纳米复合涂层

TiAlN/AlCrN等多层涂层可提供：

• 更高硬度

• 更好的耐磨性

• 更好的热稳定性

• 更低的摩擦系数

• 更低的工作温度

激光表面织构

通过激光在齿轮表面形成微凹坑阵列，可作为润滑剂储存库，有助于维持油膜稳定并减少润滑失效。

尽管这些技术已在实验室环境和试生产中展现出显著优势，但尚未在大规模量产的国内RV减速机中广泛应用。

不过，它们代表了提升耐久性和长期精度的重要未来方向。

4. 仍待解决的技术挑战与正向工程能力

当前国内RV减速机研究主要聚焦于六个主要技术领域。

然而，行业中仍存在的一项最大研究空白，是以下因素之间的多物理场耦合：

• 针齿轮实际运动学

• 闪温

• 弹流润滑（EHL）

在实际应用中，针齿轮经历的是以下复杂运动的组合：

• 滑动运动

• 自转

• 公转运动

而非理想的纯滚动。

在啮合过程中，局部闪温可能达到100–200°C，直接影响润滑油膜厚度和摩擦行为。

为准确预测性能，未来的设计方法必须同时对以下因素进行建模：

• 润滑油膜厚度

• 表面粗糙度

• 齿廓修形

• 接触压力

• 热效应

正向设计：下一阶段的竞争优势

领先的RV减速机制造商正逐步从逆向工程转向全面的正向设计。

系统化开发框架整合了：

• 基础机理研究

• 数字化设计

• 精密制造

• 性能验证

制造商、大学和研究机构之间的合作对于推进RV技术、建立技术标准和加速创新变得愈发重要。

长期竞争力最终取决于对研发、制造能力和工程专业知识的持续投入，而非单一技术突破。

结论：从功能性产品迈向世界级精密传动系统

RV减速机的竞争优势建立在四个相互关联的技术支柱之上：

• 完善的齿廓修形数据库

• 超高精度制造设备

• 材料、热处理与润滑技术的集成

• 正向工程与仿真能力

尽管国内RV减速机在市场应用方面已取得显著进展，但要实现世界级性能，仍需要在整个工程生态系统中进行系统性提升，而不仅仅是个别技术的渐进改进。

在HONPINE（苏州宏品精密工业有限公司），我们持续关注RV减速机、谐波减速机、行星减速机和机器人关节执行器的最新发展。通过在精密传动技术上的持续创新，我们致力于为全球客户提供面向工业机器人、人形机器人、自动化系统和智能制造的高可靠性、高性能运动解决方案。

随着正向工程方法日趋成熟、精密制造设备不断本地化以及材料技术持续演进，新一代RV减速机将不再只是实现“可用”，而是朝着持续提供卓越精度、耐久性和长期可靠性的方向发展。
