为什么行星减速机是 CNC、AGV、光伏和锂电设备中伺服电机的理想搭档？

为什么行星减速机是伺服电机的理想搭档？

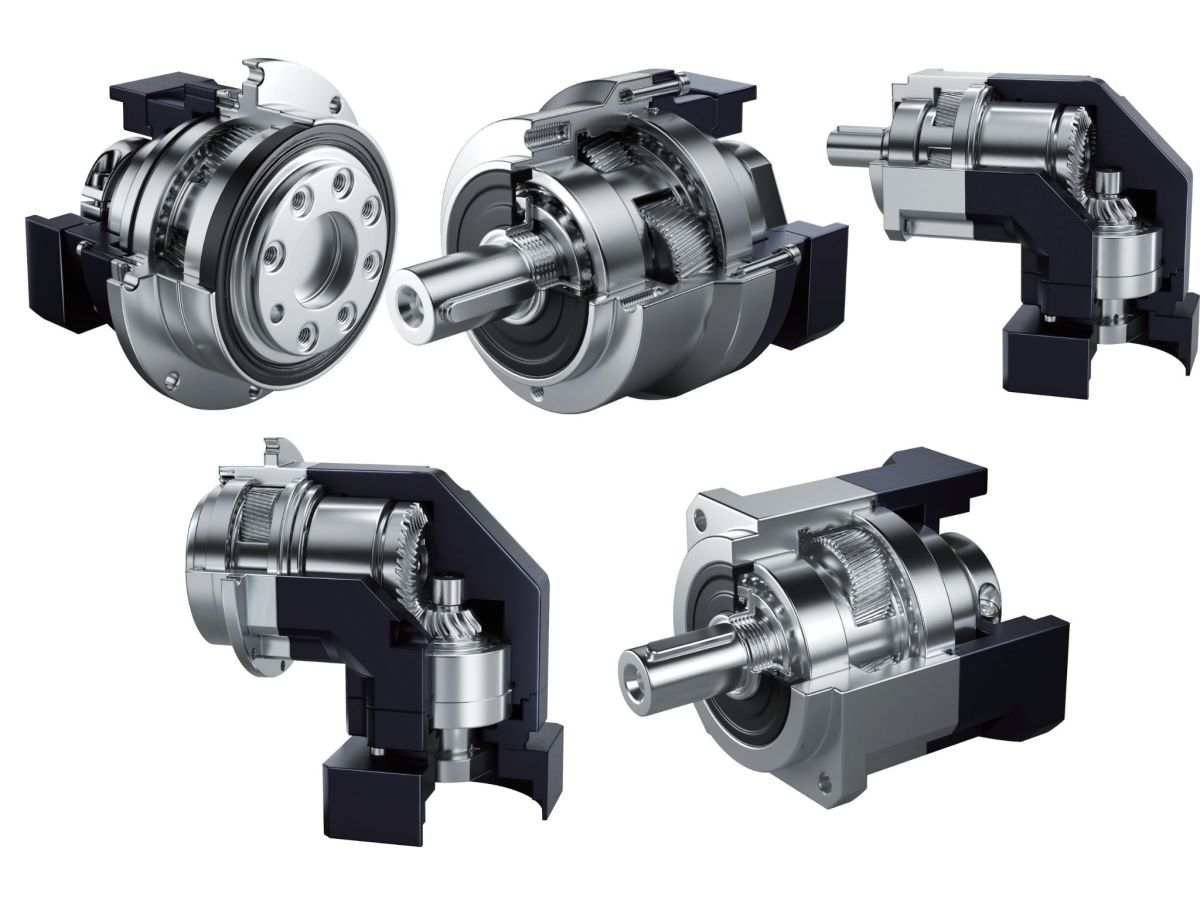

行星减速机采用太阳轮、行星轮和内齿圈，通过多组齿轮啮合传递扭矩。负载分布在多个行星轮上，使这种传动结构具备多项固有优势：

高效率： 精密行星减速机单级结构的效率可达≥95%，两级结构可达≥92%。相比通常仅能达到约50%–85%的蜗轮蜗杆减速机，行星减速机可降低连续运行过程中的能量损失。

低背隙： 精密磨齿可实现≤1–3 arcmin的背隙，而标准型号通常约为3–8 arcmin。这有助于减少分度、定位和重复启停过程中的失动量。

高刚性： 多个行星轮共同分担负载，对频繁正反转运行和切削冲击具有良好的抵抗能力。这有助于在不过度产生扭转柔顺性的情况下保持稳定的伺服跟随性能。

紧凑的同轴设计： 输入轴和输出轴布置在同一轴线上，使行星减速机易于与伺服电机或步进电机集成，同时节省安装空间。这使其适用于紧凑型机械模块和自动化设备。

灵活的减速比： 单级行星减速机通常覆盖3:1至10:1的减速比，两级设计可达到数十比一，三级配置可提供更高减速比。这可覆盖广泛的自动化应用。

简单来说： 当应用需要中高精度、高响应性、良好的成本效益和连续运行能力时，行星减速机通常值得优先考虑。当单级应用需要极高减速比、近零背隙和低重量时，谐波减速机可能更适合。对于大型机器人手臂、重载和高抗冲击要求，RV减速机可能是更好的选择。

1. CNC机床与加工中心：进给轴、换刀装置和旋转轴辅助传动

典型应用包括：

• 伺服进给轴和紧凑型CNC直线滑台

• 刀塔和自动换刀装置

• 分度头以及四轴和五轴转台的辅助驱动

• 激光切割、打标和焊接系统的运动轴

行星减速机解决了哪些问题？

高刚性有助于抵抗铣削和钻削过程中产生的径向和轴向负载。低背隙支持重复定位，而高传动效率有助于减少长加工周期内的发热。精密行星减速机可实现≤3 arcmin甚至更低的背隙，具体取决于配置。

其局限性在哪里？

对于承受强烈倾覆力矩和反复反向冲击的重型五轴摆头及大型转台，也可能需要评估RV减速机或与蜗轮蜗杆级组合的行星减速机。

2. 工业自动化与运动模块：点胶、装配、分度和检测

典型应用包括：

• 直线模块、龙门机器人和上下料系统

• 旋转分度台和移载机构

• 点胶、锁螺丝、焊接和装配设备

• 视觉对位平台和CCD检测转台

应如何选择行星减速机？

对于一般定位应用，背隙约为3–8 arcmin的标准行星减速机通常已足够。精密装配和视觉对位应用可能需要背隙≤3–5 arcmin的精密行星减速机，部分配置可达到≤1 arcmin。

对于高频正反转运动，应综合评估扭转刚度和惯量匹配，而非仅根据减速比选择减速机。

3. 包装、印刷、纺织和食品设备：适用于连续运行的效率

典型应用包括：

• 灌装、贴标和制袋同步传动

• 印刷滚筒以及卷材收放卷

• 纺织卷绕和张力控制

• 食品加工和输送设备

为什么行星减速机适用？

对于连续运行，行星减速机的高传动效率可比蜗轮蜗杆减速机带来更低的能量损失和发热。其同轴结构也便于与辊筒、滚筒和卷绕轴集成。

对于重视清洁度和耐油性的食品及制药设备，可考虑密封配置和针对应用的食品级润滑。

4. 物流、AGV和RGV：频繁启停运行与成本效益

典型应用包括：

• AGV/AMR驱动轮和转向轮

• 堆垛机提升和行走机构

• 交叉带分拣系统和旋转换向机构

• RGV往复移载系统

行星减速机的价值是什么？

频繁启停运行可受益于较低的折算惯量和较高的动态响应。当电池续航和能耗十分重要时，高传动效率成为重要考量因素。对于成本敏感型应用，在不需要谐波或RV传动方案特定性能的情况下，行星减速机可提供实用的替代方案。

其局限性在哪里？

对于重载堆垛机、大吨位高精度定位系统和高扭矩轨道式机构，行星减速机可用于辅助运动，而主承载传动可考虑使用RV减速机。

5. 新能源：光伏、锂电池和风电

光伏设备

行星减速机可用于串焊机、层压机辅助驱动、硅片切割进给机构和太阳能跟踪系统，这些应用重视长使用寿命和低维护需求。

锂电池设备

典型应用包括卷绕、涂布、分切和极片切割辅助机构。在卷绕过程中，稳定的张力控制和低背隙对于保持极片对齐和工艺一致性十分重要。

风电

行星减速机广泛应用于偏航和变桨系统等场景，在这些场景中，机舱需要与风向对准，或者需要调整叶片角度。多级行星减速机可根据设计提供数百比一至超过1,000:1的减速比，同时要求具备长使用寿命和抵抗风致冲击负载的能力。

对于高产量新能源生产线，选型应重点关注热平衡、背隙保持能力和轴承径向负载能力，而非仅看额定减速比。

6. 半导体与精密测量：辅助精密运动而非纳米级主运动平台

典型应用包括：

• 固晶、引线键合和贴装设备的辅助轴

• 晶圆搬运和上下料机构

• 探针台、检测对位和光学角度调节

• 三坐标测量机运动轴

这些应用可能需要紧凑的低背隙传动、平稳微动、小尺寸和洁净润滑。在需要更平稳传动的场合，也可考虑斜齿轮齿形。

对于需要纳米级定位的主运动平台，直线电机和空气轴承系统通常更合适。行星减速机更常用于辅助定位和运动机构。

7. 医疗和航空航天辅助设备：低噪声、洁净性和紧凑设计

典型应用包括：

• CT和MRI机架旋转，其中平稳低噪的运动对于尽量减少图像干扰十分重要

• 康复设备、诊断仪器和手术辅助机构

• 雷达和天线机构

• 用于卫星机构的紧凑型行星减速机

对于无磁或洁净环境，可能需要采用特殊材料和低释气润滑剂。

关键选型标准不仅是减速比，还包括所需背隙等级、温升、噪声、防护和使用寿命。

8. 哪些情况下行星减速机并非正确选择？

行星减速机具有很强的通用性，但并非每种应用的最佳传动方案。

单级减速比超过100:1、近零背隙且结构紧凑：通常谐波减速机更适合。

承受反复反向冲击和高扭矩的大型机器人手臂、机器人底座、汽车焊接系统及重载定位机：应评估RV减速机。

具有大倾覆力矩的长悬臂结构或低频重载摆动：必须仔细核查径向和倾覆负载能力。如果行星减速机不足以满足要求，可能需要RV减速机或额外的结构支撑。

对背隙没有严格要求的低速轻载输送设备：标准齿轮传动或蜗轮蜗杆减速机可能更经济。精密行星减速机并非始终必要。

9. 选择行星减速机时应提出的三个问题

需要多高的精度和背隙？

输送等标准应用可采用标准背隙等级。分度和定位应用可能需要约3–5 arcmin，而高精度装配和半导体设备则可能根据运动系统需要≤1–3 arcmin。

负载和冲击负载有多大？

对于频繁启停运行，应考虑扭转刚度。对于长悬臂结构和大倾覆力矩，不应仅根据输出扭矩选择减速机。对于重载和高冲击工况，还应评估RV减速机。

安装空间和效率有多重要？

紧凑型自动化模块、AGV和锂电池生产设备通常非常重视紧凑尺寸和传动效率。对于连续生产，还应将温升、润滑和使用寿命纳入选型过程。

结论

伺服系统并非简单地由伺服电机加任意减速机构成。如果传动部件选型错误，即使电机和控制器规格优异，也无法弥补机械传动方案的不适配。

行星减速机的价值在于其不仅能够简单减速和增大扭矩。与伺服电机正确匹配时，它可提供高动态响应、低背隙、高效率和紧凑的机械集成，帮助整体运动系统实现更稳定、更高效的运行。
