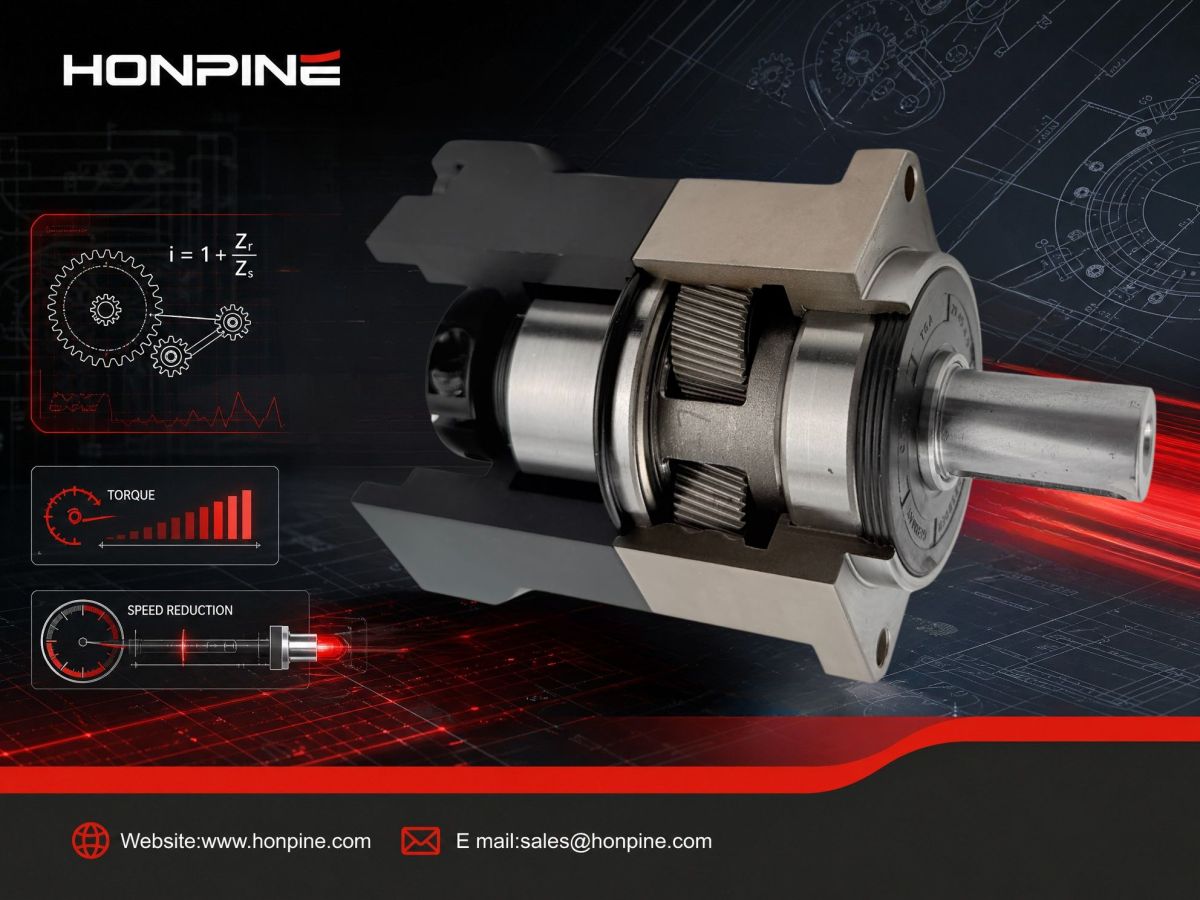

选择合适的精密行星减速机是设计高性能运动控制系统最重要的步骤之一。由于需要考虑众多技术参数,选型过程看起来可能较为复杂。然而在实际应用中,决定最优方案的核心因素只有三个:减速比、输出扭矩和惯量匹配。
通过准确计算这三个参数,工程师可以高效地为伺服系统、CNC 机械、工业设备以及机器人自动化应用找到最合适的精密行星减速机。
本指南汇总了关键公式和实用工程考虑因素,以简化选型过程。
减速比定义了精密行星减速机将电机转速降低多少,同时按比例提高输出扭矩。
公式:
减速比 = 电机额定转速 ÷ 所需输出转速
示例
伺服电机额定转速:3000 rpm
所需输出转速:60 rpm
减速比 = 3000 ÷ 60 = 50:1
在选择用于机器人自动化的行星减速机时,应将计算得到的减速比与厂家提供的标准减速比进行对比,例如 40:1、50:1 或 70:1。
如果没有完全一致的减速比,应选择最接近的标准减速比,并确认实际输出转速仍能满足应用要求。
常见的减速比范围包括:
单级精密行星减速机:3:1–10:1
两级减速机:可达数十倍
三级减速机:数百到一千以上
较高的减速比通常需要更多级齿轮传动,这会导致尺寸增大、重量增加以及制造成本上升。因此,工程师在选型时应在性能与成本之间取得平衡。

在选择行星减速机制造商方案时,扭矩校核是最关键的步骤之一。它决定了减速机是否能够可靠承受实际运行负载。
公式:
所需输出扭矩 = 电机最大扭矩 × 减速比 × 传动效率 × 工况系数
参数选择
电机最大扭矩
应始终使用电机峰值(最大)扭矩,包括过载能力,而不仅仅是额定扭矩。这样可确保在加速、冲击负载或负载突变时有足够余量。
传动效率
大多数精密行星减速机的效率在 90% 到 97% 之间。
单级:通常效率更高
多级:效率略低
在保守计算中,通常采用 90%。
工况系数
工况系数取决于运行条件。
平稳运行
例如:输送系统、连续输送
推荐系数:
1.2–1.5
中等冲击负载
例如:包装机械、切割设备
推荐系数:
1.5–2.0
重冲击或频繁启停运行
例如:冲压机、破碎机、重载自动化设备
推荐系数:
2.5 或更高
示例
电机最大扭矩:5 Nm
减速比:50
效率:93%
工况系数:1.8
所需输出扭矩
= 5 × 50 × 0.93 × 1.8
≈ 418.5 Nm
所选精密行星减速机的额定输出扭矩应高于 418.5 Nm,并留有额外安全余量,以确保长期可靠运行。
惯量匹配对伺服控制精度、定位精度和动态响应至关重要。对于高速自动化系统和机器人行星应用,选择行星减速机机器人自动化减速机时尤为重要。
公式:
折算负载惯量 = 实际负载惯量 ÷ (减速比)²
惯量比的计算公式为:
惯量比 = 折算负载惯量 ÷ 电机转子惯量
一般建议:
标准伺服应用:
≤ 5:1
高速、高精度定位:
≤ 3:1
示例
负载惯量:0.5 kg·m²
减速比:10
折算负载惯量
= 0.5 ÷ 10²
= 0.005 kg·m²
如果电机转子惯量为 0.001 kg·m²,则:
惯量比
= 0.005 ÷ 0.001
= 5
这在通常可接受的范围内。
如果惯量比超过推荐限值,工程师应:
提高减速比,或
选择转子惯量更高的电机。
合理的惯量匹配可显著提升机器人自动化减速机系统中的伺服稳定性、加速性能和定位精度。
为提高工程设计效率,建议按以下顺序进行:
根据电机转速和所需输出转速计算所需减速比,以缩小合适的精密行星减速机型号范围。
利用电机峰值扭矩、减速比、效率和工况系数计算所需输出扭矩,剔除无法提供足够扭矩容量的型号。
利用减速比的平方将负载惯量折算到电机轴,并验证惯量比是否满足伺服设计建议。
如果惯量匹配不理想,请调整减速比并重新进行扭矩校核。
遵循这三个计算步骤有助于确保所选精密行星减速机具备最佳性能、可靠性和使用寿命。
实际应用中往往存在复杂工况,这使得工况系数选择、惯量估算和扭矩计算更具挑战性。选择合适的行星减速机机器人自动化减速机,不仅需要理论计算,还需要实际工程经验。
作为经验丰富的行星减速机制造商,Honpine 专注于为伺服系统、工业自动化、CNC 机械以及机器人行星应用设计和生产高性能精密行星减速机。
只需提供:
电机规格
所需输出转速
负载类型
运行条件
我们的工程团队将为您完成完整的减速比、扭矩和惯量匹配计算,并为您的应用推荐最合适的精密行星减速机或行星减速机机器人自动化减速机。
立即联系 Honpine,获取专业选型支持、技术资料,以及关于我们全系列用于机器人自动化和工业运动控制的精密行星减速机的详细信息。
