集成式机器人关节模块的传动精度分析：高精度机器人中的关键误差因素与优化方法

本文聚焦于集成式机器人关节模块的传动精度，这类模块是工业机器人和人形机器人系统中的核心执行部件。该模块将伺服电机、精密减速器和控制系统集成于紧凑结构中，显著提升了运动效率、刚度和定位精度。随着机器人技术向更高精度和动态性能发展，传动精度已成为决定整体系统可靠性的关键因素。本研究为高性能机器人关节中的传动误差建模与优化提供了系统化框架。

引言：为何传动精度对机器人关节模块至关重要

随着工业机器人、人形机器人以及智能自动化系统的快速发展，高精度集成式机器人关节模块已成为现代机器人运动系统的核心部件。

集成式关节模块通常将伺服电机、精密减速器（谐波或行星）和控制系统集成于紧凑结构中。这种一体化设计可提升：

• 运动效率

• 结构刚度

• 传动可靠性

• 定位精度

然而，机器人关节传动精度直接决定定位精度、重复定位精度和运动平稳性，因此它是机器人执行器设计中最关键的性能指标之一。

核心洞见：传动精度是一项由耦合机械误差共同驱动的系统级性能指标。

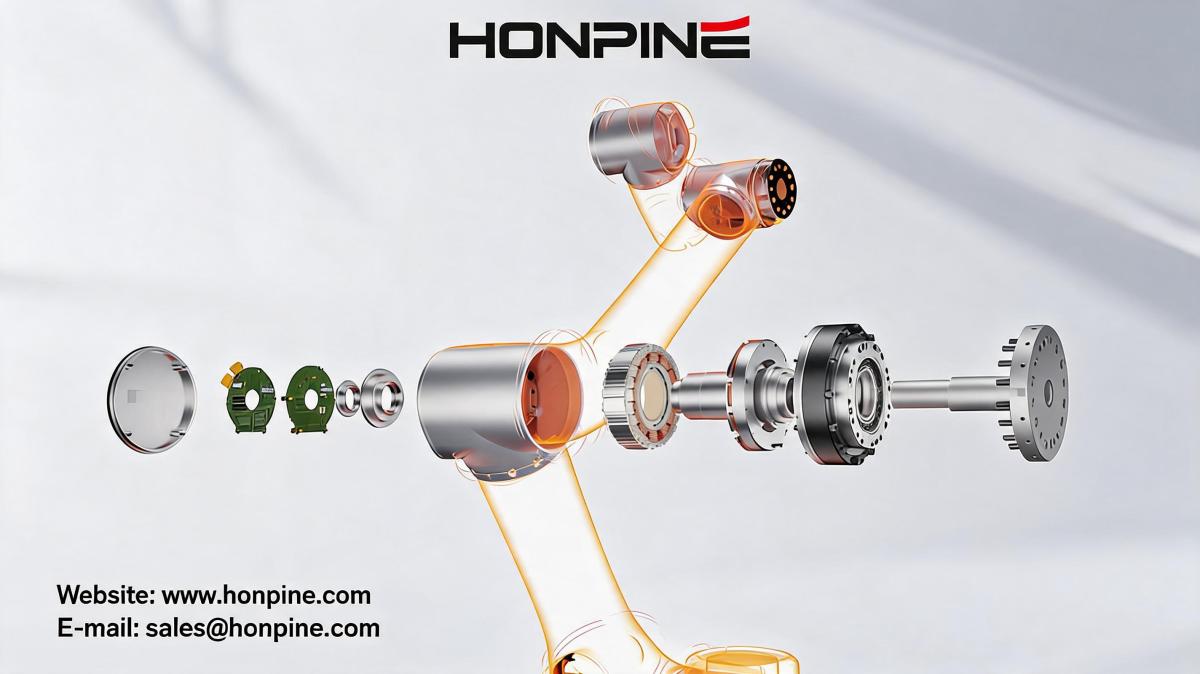

集成式机器人关节模块的结构

集成式机器人关节模块通常由以下部分组成：

• 伺服电机

• 输入轴联轴系统

• 精密减速器（谐波或行星）

• 输出轴及轴承系统

电机输出轴直接驱动减速器输入轴，减少了中间传动环节并将累积误差降至最低。

常见减速器类型：

谐波减速器：超高精度，近零回程间隙

行星减速器：高扭矩密度，耐久性强

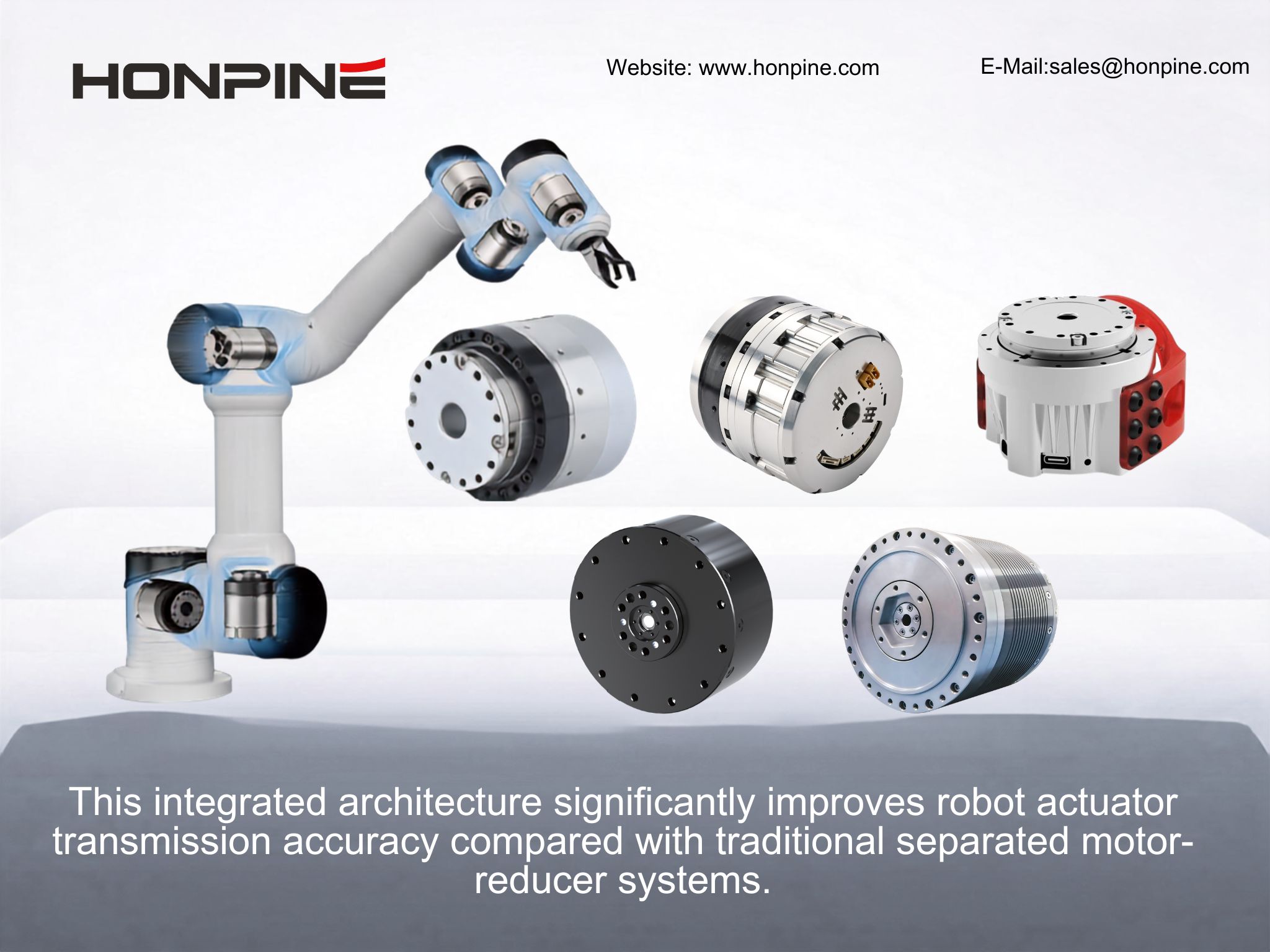

与传统分体式电机-减速器系统相比，这种集成架构显著提高了机器人执行器的传动精度。

传动精度建模方法

为分析精度劣化机理，建立了数值化传动精度模型。

该模型考虑了多种实际误差来源，包括：

• 制造公差

• 装配偏差

• 同心度偏差

• 位置误差

• 安装不准确

建模关键洞见：

传动误差并非由单一因素造成，而是系统内多源机械偏差叠加与耦合的结果。

影响传动精度的关键误差因素

1. 输入侧误差（中等影响）

输入侧误差包括：

• 电机轴安装偏差

• 减速器输入轴不对中

• 装配定位误差

尽管这些误差会在传动链中部分衰减，但仍可能：

• 干扰齿轮啮合状态

• 增大系统级传动偏差

• 降低运动稳定性

结论：输入侧精度对于保持稳定的传动性能至关重要。

2. 偏心误差（最关键因素）

偏心误差是影响机器人关节传动精度的最重要因素。

它会通过以下方式直接影响减速器内部行为：

• 改变运动部件之间的载荷分布

• 产生周期性传动波动

• 降低动态平衡稳定性

随着偏心度增加：

• 传动误差显著增大

• 输出波动更加严重

• 系统稳定性下降

结论：偏心控制是集成式关节模块中最关键的设计重点。

3. 输出侧误差（低影响）

输出侧误差主要来源于：

• 轴承公差

• 结构装配偏差

仿真结果表明：

• 传动精度变化很小

• 不同条件下的误差曲线几乎一致

结论：与输入侧误差和偏心误差相比，输出侧误差的影响较为有限。

仿真与实验验证

对一款样机集成式机器人关节模块进行了测试，以验证数值模型。

优化条件：

• 提高输入侧零部件的加工精度

• 将输入侧误差从33 μm降至5 μm

实验结果：

• 传动误差从30 arcseconds降至23 arcseconds

• 整体提升约23%

实验结果与仿真预测高度一致，验证了传动精度模型的可靠性。

高精度机器人关节的关键优化策略

基于仿真和实验分析，建议采用以下优化优先级：

• 优先级1：控制偏心加工精度（影响最大）

• 优先级2：提高输入轴对中性和加工精度

• 优先级3：提升减速器装配精度

• 优先级4：保持可接受的输出侧公差

关键结论：输入侧精度优化是提升整体传动精度最具成本效益的方法。

机器人关节模块传动精度常见问题

Q1: 影响机器人关节传动精度的主要因素是什么？

偏心误差是主导因素，因为它会直接影响减速器内部运动和载荷分布。

Q2: 如何提高机器人关节模块的传动精度？

最有效的方法是提高输入侧加工精度，并严格控制偏心误差。

Q3: 为什么偏心误差比输出侧误差更关键？

因为偏心直接参与内部传动机理，且无法被下游部件削弱。

Q4: 通过优化可以实现多大提升？

在本研究中，提高输入侧精度使传动误差降低了约23%。

结论

本研究建立了一个面向集成式机器人关节模块的综合传动精度分析模型，识别了关键机械误差来源及其对系统性能的影响。

主要结论：

• 偏心误差是影响最大的因素

• 输入侧误差是第二重要因素

• 输出侧误差影响最小

通过提高输入侧加工精度，传动性能提升了约23%，证明了这一针对高精度机器人系统的优化方法具有实际可行性和有效性
