什么是谐波减速器，它用于精密运动系统中的哪些地方?

A 谐波减速器通常会在运动系统既要保持紧凑、又不能牺牲精度时被选用。

在机床设备中，这种平衡尤为重要，因为定位误差、背隙和振动会直接影响表面光洁度、加工节拍稳定性和重复定位精度。

该部件也常见于机器人领域，不过它在机床周边的精密进给系统、回转轴和自动化搬运中的价值同样重要。

谐波减速器之所以突出，并不只是因为减速比高。

它把低背隙、平稳传动和紧凑尺寸结合在一起，适用于空间受限的精密组件。

为什么这种减速器持续受到关注

机床正面临更复杂零件加工、更严公差要求以及更少装夹准备时间的压力。

这就提升了电机与负载之间每一个传动部件的重要性。

哪怕很小的传动误差，也可能在刀尖或回转工作台上被放大显现。

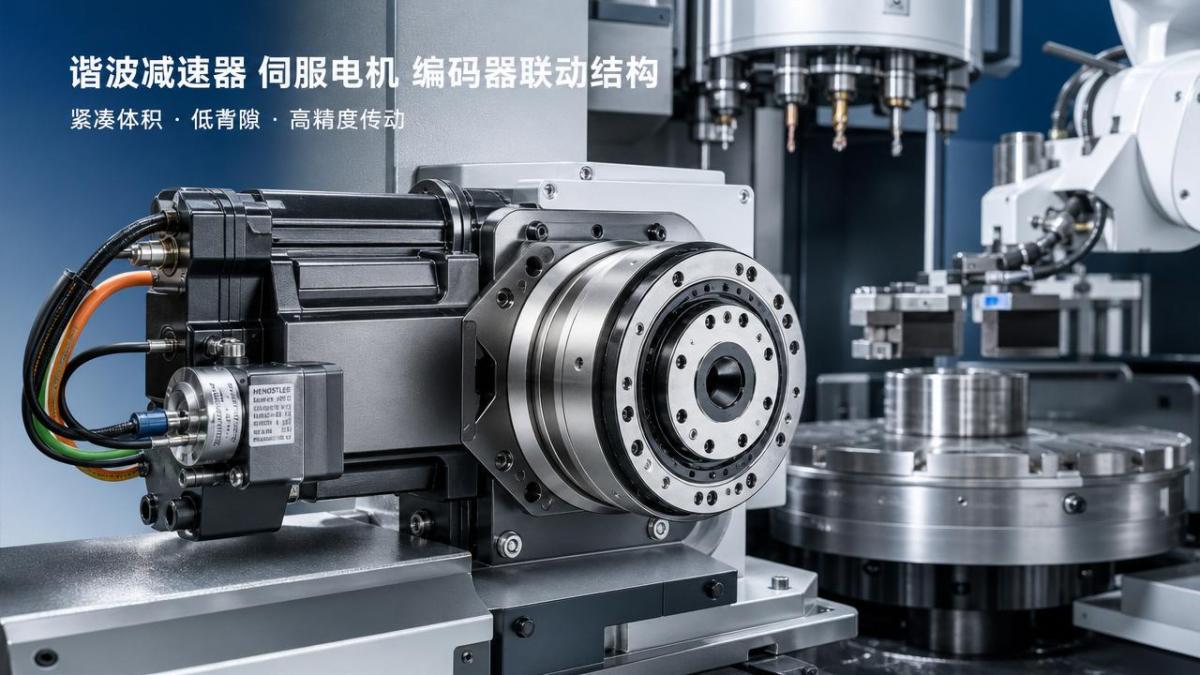

因此，谐波减速器常常会与伺服电机、编码器、滚珠丝杠以及直驱方案一起进行评估。

它在辅助系统中也同样适用。

刀具交换装置、机器人上下料单元、检测工位和紧凑型定位模块，都需要在有限安装空间内实现受控运动。

在这类布局中，既能节省空间又能保持重复定位精度的减速器，更容易体现其价值。

从实际角度看，什么是谐波减速器

谐波减速器是一种精密齿轮减速机构，其工作原理基于弹性变形，而不仅仅是刚性齿轮啮合。

其基本结构通常包括三个核心部件: 波发生器、柔轮和刚轮。

波发生器会将薄壁柔轮变形成椭圆形。

这种形状使其在两个相对区域与刚轮啮合。

由于两个齿轮的齿数略有差异，每次输入旋转都会产生一个很小的相对位移。

这种差异使得减速器能够在紧凑的结构中实现很高的减速比。

简单的说法往往到此为止，但从实际应用角度看，更有意义的是下面这一点。

谐波减速器能够在普通齿轮传动往往需要更大空间的场合，提供精确角运动、高重复精度和极低背隙。

为什么低背隙如此重要

当某一轴反向时，输出端在响应前会出现滞后，这时背隙就会变得明显。

在轮廓加工、分度或精细对位中，这种延迟会降低位置控制的确定性。

谐波减速器之所以受重视，正是因为它能把这种空程控制得极小。

这有助于实现更平稳的插补、更稳定的姿态控制以及更可预测的伺服表现。

它与其他减速器类型有何不同

并不是每一种精密系统都需要相同的传动设计。

行星减速器、蜗轮蜗杆、摆线减速器和直驱系统，各自对应不同的优先需求。

谐波减速器则在一个更窄、但要求极高的应用范围内表现突出。

换句话说，谐波减速器很少会成为所有轴的默认选择。

当紧凑性和高精度必须同时满足，尤其是在回转运动或关节运动中，它就会变得很有吸引力。

它在精密运动系统中的应用场景

理解谐波减速器价值的最佳方式，就是看具体的运动任务。

在机床环境中，以下应用模式反复出现。

回转工作台和分度装置

高精度分度需要精确的角度定位，以及在多次循环中的稳定重复性。

谐波减速器有助于降低换向时的背隙，并支持工作台实现准确定向。

刀具交换装置和辅助轴模块

主轴周边的紧凑机构通常有严格的空间限制。

在这种情况下，谐波减速器往往比体积更大的替代方案更容易安装。

更平稳的传动也有助于减少分度或手臂旋转时的冲击。

机器人上下料单元

机床越来越多地与机器人配合，用于工件转运和柔性上下料。

许多关节都会采用谐波减速器，因为精确的关节运动有助于提升路径控制和放置精度。

检测和对位设备

基于光学或探针的检测系统需要高精度定向，并且运动误差要尽可能小。

谐波减速器能够支持精细角度修正，同时不会占用太多安装空间。

选择前用户应评估什么

谐波减速器虽然精密，但并不意味着一定适合所有应用。

选型不能只看减速比和额定扭矩。

• 检查峰值扭矩，而不仅是连续扭矩，尤其是在加速和停止过程中。
• 评估扭转刚性，因为伺服性能取决于系统刚度。
• 结合实际工况查看占空比、换向频率和冲击载荷。
• 如果输出端需要承载外部结构，要确认允许的径向和轴向载荷。
• 将编码器分辨率和伺服调试与减速器的实际精度水平相匹配。
• 考虑维护便利性、密封性、润滑寿命和温度条件。

在机床中，这些细节影响的不只是运动质量。

它们还会影响长期校准稳定性、维护周期和停机风险。

关于刚性与精度的一点说明

低背隙并不等于在任何载荷条件下都具有完美刚性。

当切削力或惯性载荷升高时，仍然必须考虑扭转柔度。

因此，只有当谐波减速器的精度优势与实际结构需求相匹配时，它才能发挥最佳效果。

如何判断它是否适合机床项目

一个有用的出发点，是先定义该轴必须完成什么，而不是纸面上哪种减速器看起来更先进。

如果运动要求紧凑、回转、重复且对精度敏感，谐波减速器就值得重点关注。

如果该轴主要承受较大的切削载荷，其他传动方案可能更合适。

通常，比较时应包含以下问题:

• 该轴或关节周围的安装空间是否受限?
• 应用是否需要在换向时接近零背隙?
• 该轴是否要进行分度、定向或精细角度修正?
• 载荷峰值是否得到良好控制，以确保较长的使用寿命?
• 直驱或行星系统是否能带来更好的性价比平衡?

这种思路能让讨论保持务实。

它避免仅仅因为谐波减速器听起来像最高精度方案，就盲目选择它。

评估的清晰下一步

谐波减速器最适合被理解为解决特定运动问题的精密工具。

当空间紧张、背隙必须保持极小、且运动重复性直接影响性能时，它的价值最为突出。

对于机床设备而言，这意味着更好的分度、更干净的轴响应，以及围绕切削过程更稳定的自动化表现。

下一步最有价值的做法，是针对每个轴梳理实际的负载、速度、刚性和定位要求。

当这些条件明确后，把谐波减速器与行星或直驱方案进行比较，就会可靠得多。

这种结构化评估通常能判断出该减速器究竟是精度优势、空间解决方案，还是两者兼具。
