中空旋转平台与谐波旋转执行器：如何为高精度工业自动化进行选择

旋转运动广泛应用于现代工业自动化领域，从3C电子组装和半导体检测到数控加工、锂电池生产以及精密测试设备等。随着机器速度和精度的不断提高，旋转传动和定位部件的选择也变得日益重要。

空心旋转工作台和谐波旋转执行器都能提供精确的旋转运动，但它们的设计针对不同的机械要求。空心旋转工作台通常围绕刚性旋转平台构建，适用于分度、定位和承载相对较大的负载。谐波旋转执行器则将电机与精密谐波传动系统集成在一起，适用于紧凑型伺服控制旋转轴。

因此，正确的选择不仅仅取决于扭矩或定位精度。工程师在选择解决方案之前，还应考虑负载惯性、加速度、径向和轴向载荷、定位精度、间隙、空心直径、安装空间以及系统集成等因素。

本文从高精度工业自动化的角度比较了空心旋转工作台和谐波旋转执行器，并解释了哪种解决方案更适合不同的应用。

什么是空心旋转工作台？

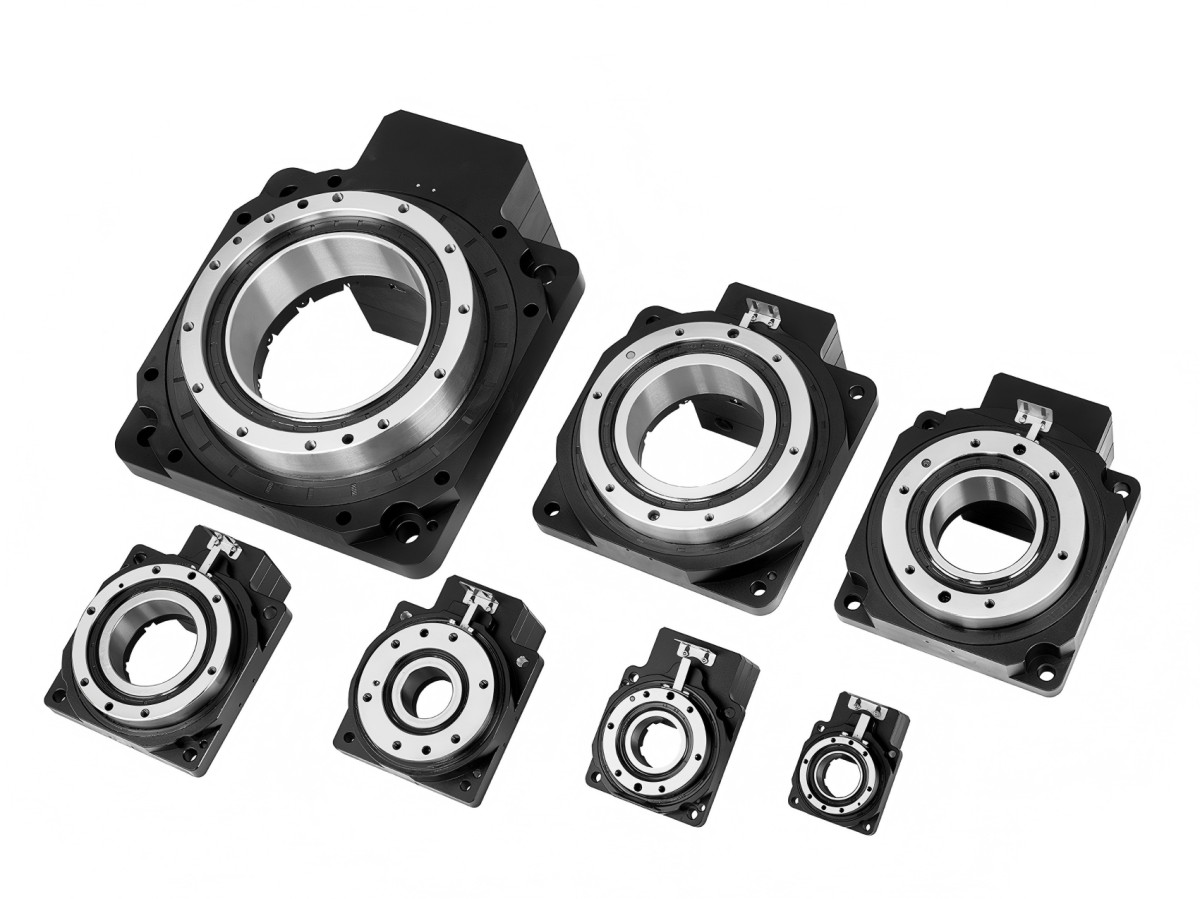

空心旋转工作台是一种精密旋转定位机构，用于旋转并精确定位工件、夹具或机床平台。其最显著的特征是中心通孔，电缆、气动管、真空管、轴或其他部件均可穿过该通孔。

这种结构在自动化设备中特别有用，因为电线和公用设施需要穿过旋转平台的中心。

典型应用包括：

• 3C电子组装设备

• 锂电池生产设备

• 半导体检测系统

• 精密装配机

• 数控旋转定位系统

• 自动化索引站

• 视觉检测设备

• 医疗和实验室设备

对于多工位自动化，中空旋转平台可以支撑围绕旋转平台的多个夹具，同时允许公用设施从中心穿过。

什么是谐波旋转执行器？

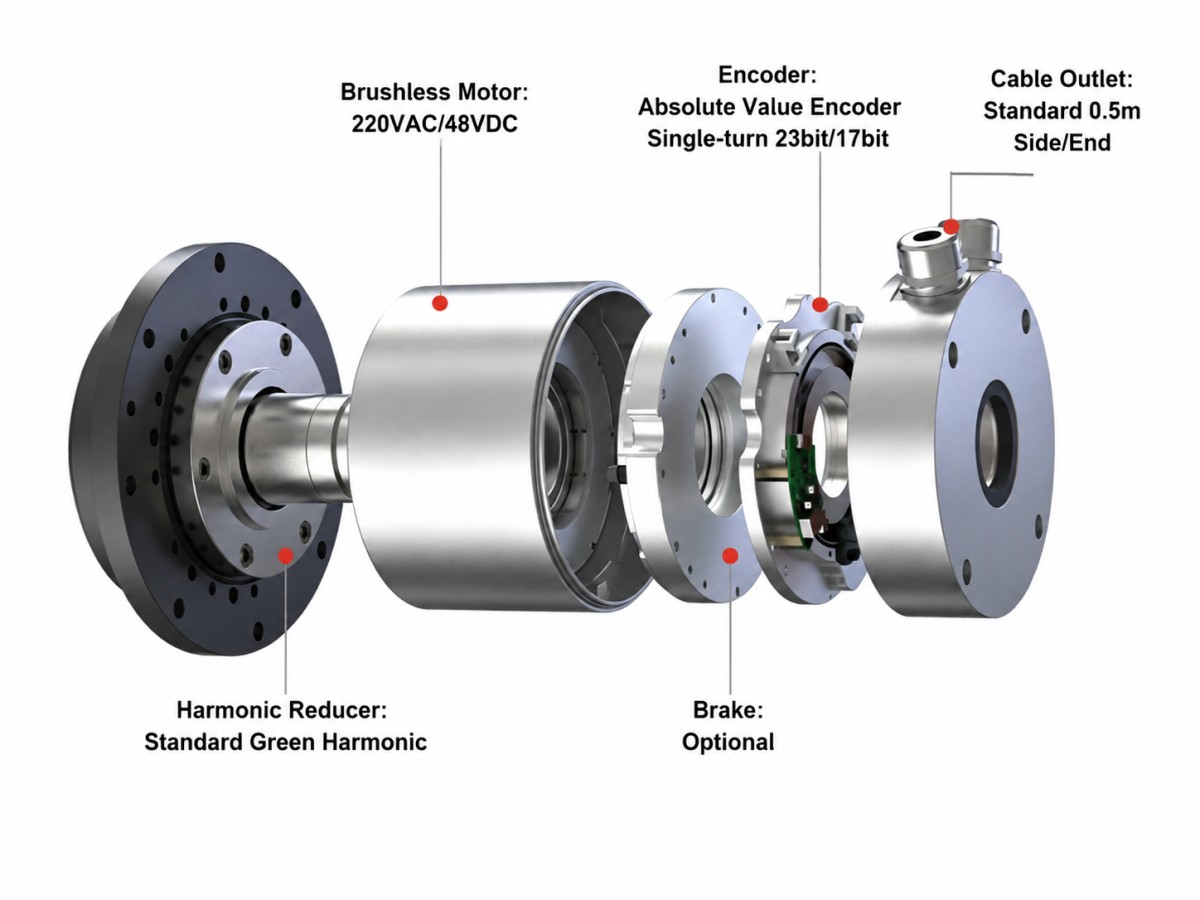

谐波旋转执行器是一种集成式旋转驱动器，它将电机与精密谐波传动机构结合在一起。根据型号的不同，它还可以集成编码器、制动器、驱动器或其他反馈组件。

谐波传动装置在紧凑的机械结构内实现了高减速比、低反冲和高定位精度。

与主要设计为承载定位平台的传统旋转工作台不同，谐波旋转执行器被设计为完整的精密旋转驱动装置。

这使其适用于以下工业应用：

• 精密旋转轴

• 半导体设备

• 3C自动化

• 光学检测系统

• 精密点胶机

• 自动化装配设备

• CNC辅助旋转机构

• 高精度定位系统

重要的区别在于，尽管两者都能实现精密旋转运动，但它们解决的是不同的机械问题。

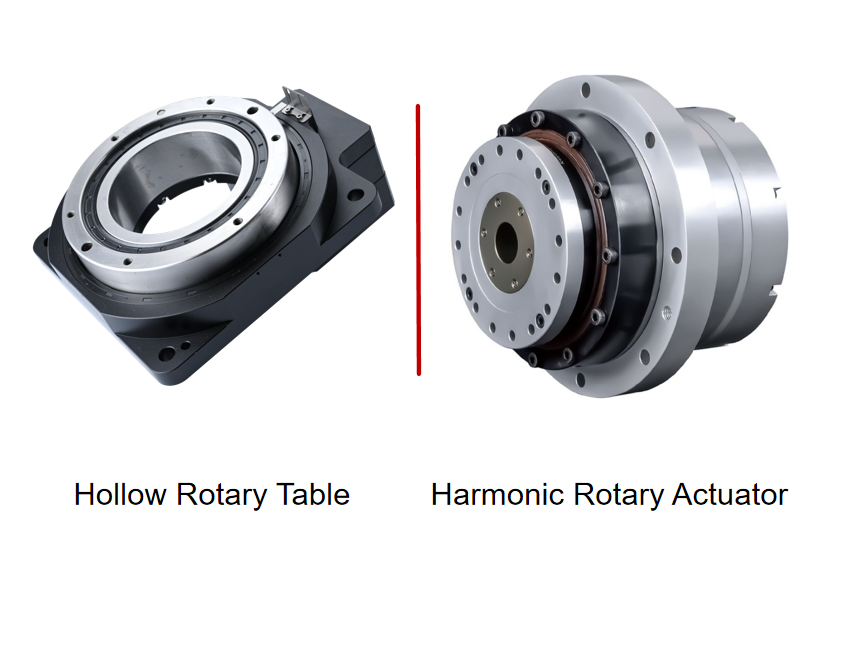

空心旋转工作台与谐波旋转执行器：主要区别

根本区别在于设计优先级。

空心旋转工作台强调平台刚性、负载支撑、分度定位和中央电缆布线。谐波旋转执行器强调精密传动、低背隙、伺服控制和集成旋转驱动性能。

这项比较表明，简单地询问哪个产品的性能更好是没有意义的。更恰当的问题是，哪种架构更符合机器的机械要求。

负载能力和转动惯量

负载能力是工业旋转设备评估的首要参数之一。然而，仅凭总负载质量是不够的，负载分布也会影响所需的扭矩。

对于旋转系统，总转动惯量可估算为：

Jtotal = Jtable + Jworkpiece + Jfixture

对于一个实心圆形旋转平台，其平台惯性可近似表示为：

J = 1/2 × m × r²

其中 m 为质量，r 为旋转半径。

负载距离旋转中心越远，对惯性的影响就越大。

这在3C装配机、电池分度系统和多工位检测设备中尤为重要。一个在其外周附近承载多个夹具的旋转平台，其惯性可能比安装在中心附近的紧凑型工件大得多。

当旋转平台本身需要承受较大负载时，空心旋转工作台通常更具优势。而当负载是紧凑型旋转轴的一部分，且高扭矩密度比支撑大型平台更为重要时，谐波旋转执行器可能更合适。

加速扭矩和运动循环

计算出惯性之后，下一步是确定加速度扭矩。

基本关系是：

Tacc = J × α

在哪里：

• Tacc 是加速扭矩

• J 是总转动惯量

• α是角加速度

实际扭矩要求还应考虑摩擦、外部负载、不平衡负载以及适当的安全系数。

对于分度机而言，运动轨迹尤为重要。一台每两秒旋转45°的机器与一台以固定速度连续旋转的旋转轴的要求截然不同。

例如，电池分拣或检测台可能需要快速加速、移动到精确位置、稳定下来、执行检测流程，然后重复此过程。在这种情况下，加速、减速、稳定时间和重复性比仅仅关注最大输出扭矩更为重要。

对于伺服驱动的精密轴，谐波旋转执行器可以提供紧凑的传动解决方案，具有低背隙和精确的反馈。

定位精度和重复性

定位精度通常是精密自动化中最重要的指标之一，但不应孤立地进行评估。

应分别考虑以下三个参数：

• 定位精度

• 重复性

• 反弹

定位精度描述实际位置与指令位置的接近程度。重复性描述机构返回同一位置的一致性。齿隙表示传动系统内部的机械角度间隙。

一台机器可能需要极佳的重复性，但不需要极高的绝对定位精度。

例如，3C组装机可能需要反复将元件定位在相同的角度位置，而半导体检测系统可能需要高重复性和极小的角度误差。

谐波传动系统因其低背隙特性，能够提高伺服控制旋转运动的精度和一致性，因此特别适用于精密应用。

空心旋转工作台也能提供较高的定位精度，但最终性能取决于其传动机构、轴承、编码器、制造公差和控制系统。

空心直径和内部电缆布线

选择空心旋转工作台的最有力理由之一是其较大的中央开口。

工业设备经常需要将多种管线穿过旋转机构的中心，包括：

• 伺服电缆

• 编码器电缆

• 气动管

• 真空管

• 冷却管线

• 光缆

• 机械轴

大通孔可以简化机器布局，减少绕旋转轴外部布线的需要。

然而，最大的空心直径并不一定是最佳选择。

中央开口必须与以下方面相平衡：

• 结构刚度

• 轴承尺寸

• 负载能力

• 整体尺寸

• 所需扭矩

• 安装空间

因此，所需的电缆束和管道应该在机械设计阶段确定，而不是在旋转工作台选定之后再确定。

径向载荷、轴向载荷和倾覆力矩

工业旋转平台通常承受的不仅仅是纯粹的旋转扭矩。

工件可能安装在距离旋转中心一定距离的位置，从而产生径向力和倾覆力矩。这些载荷在检测设备、点胶系统、装配机和数控旋转定位系统中可能变得非常显著。

例如，如果将重型夹具安装在旋转工作台的外缘附近，则轴承系统必须承受由此产生的力矩，同时保持所需的定位精度。

在这个领域，空心旋转工作台尤其有用，因为它的机械结构是围绕支撑旋转平台而设计的。

对于谐波旋转执行器，工程师应根据制造商的规格评估执行器的输出承载能力、允许的径向和轴向载荷以及允许的倾覆力矩。

扭矩容量绝不能单独用作替代完整的负载分析。

系统集成

另一个主要区别在于这两种解决方案集成到机器中的方式。

传统的旋转工作台可能采用如下结构：

伺服电机 → 减速器 → 旋转工作台 → 负载

因此，电机、驱动器、编码器和控制器可能需要单独选择和安装。

谐波旋转执行器可以将多个组件集成到一个组件中：

电机 + 谐波减速器 + 编码器 + 外壳 + 可选制动器/驱动器

这可以减少机械接口的数量，简化精密旋转轴的设计。

对于工业设备制造商而言，集成还可以减少装配工作量，并使整体旋转机构更加紧凑。

然而，集成式执行器并非必然是最佳解决方案。如果机器需要大型旋转平台、多个夹具、较大的中心开口以及较高的倾覆载荷能力，那么专用的空心旋转工作台可能仍然是更合适的选择。

空心旋转工作台与谐波旋转执行器在3C自动化中的比较

3C 制造设备通常需要快速分度、精确定位、紧凑的机器布局和可靠的电缆布线。

空心旋转工作台特别适用于多工位装配设备，其中多个工件或夹具安装在旋转平台上。

例如，一个自动化装配台可能设有八个工位。每个工位可以执行不同的工序，而平台则会移动到下一个工位。

中央空心结构还可以简化气动和电气连接的布线。

当机器需要具有连续伺服控制和极低背隙的紧凑型精密旋转轴时，谐波旋转执行器就具有吸引力了。

因此，选择取决于旋转机构主要是承载负载的定位平台还是精密伺服轴。

半导体设备用中空旋转平台与谐波旋转执行器

半导体设备对运动系统提出了极高的要求。根据工艺的不同，旋转轴可能需要具备高重复性、低振动、精确定位、紧凑安装和可靠的线缆管理等特性。

对于电缆和管线需要穿过中心的较大定位平台或机构而言，中空旋转平台可能是一个有利因素。

对于对低背隙和伺服控制角度定位要求极高的紧凑型精密轴，谐波旋转执行器可能更合适。

对于半导体应用，工程师还应考虑以下因素：

• 定位重复性

• 角度精度

• 机械刚度

• 振动

• 热稳定性

• 电缆布线

• 安装空间

• 占空比

最终的选择应该基于完整的运动架构，而不是单一的规格。

空心旋转工作台与谐波旋转执行器在数控应用中的比较

数控设备需要稳定且可预测的旋转运动。根据机器结构，旋转机构可能需要支撑较大的工件、刀具或夹具。

对于涉及大型工件、高结构载荷和大通孔的应用，空心旋转工作台可能是一个不错的选择。

对于需要低背隙和伺服集成的紧凑型辅助旋转轴或精密定位机构，可以考虑使用谐波旋转执行器。

最重要的选择参数包括：

• 工件质量

• 转动惯量

• 切削力或加工力

• 径向和轴向载荷

• 倾覆力矩

• 定位精度

• 重复性

• 最高速度

• 占空比

在数控应用中，刚度和承载能力应与定位性能一起评估。

用于精密检测的空心旋转工作台与谐波旋转执行器

精密检测设备通常需要精确的角度定位，以及平稳的运动和重复性。

对于承载摄像头、传感器、夹具或多个工件的大型检测平台而言，空心旋转工作台在负载支撑和电缆布线方面可能具有优势。

对于紧凑型光学轴或测量轴，谐波旋转致动器可以提供更集成的解决方案。

关键考虑因素是运动质量、所需角度精度、稳定时间和外部载荷之间的关系。

单靠高分辨率编码器无法弥补过大的机械反冲、结构变形或刚度不足。

锂电池设备用中空旋转平台与谐波旋转执行器的比较

锂电池制造设备通常采用旋转分度系统进行组装、检验、分拣和测试。

这些系统可以同时承载多个电池或装置，产生相当大的旋转惯性。

例如，一个直径为 300 毫米的八工位分度台必须根据以下几点进行评估：

• 平台重量

• 工件重量

• 夹具重量

• 负荷分布

• 分度角

• 加速时间

• 定位精度

• 空心直径

当应用场景结合了相对较大的旋转平台、多个工位以及中央电缆或气动布线时，空心旋转工作台可能特别适用。

当旋转轴结构紧凑，主要要求是精确的伺服控制运动，而不是支撑大型分度平台时，谐波旋转执行器更为合适。

如何选择合适的解决方案

实际的选择过程可以分为五个步骤。

步骤 1：定义负载

确定总质量、载荷分布、最大半径、径向载荷、轴向载荷和可能的偏心载荷。

步骤二：计算转动惯量

计算旋转平台、工件、夹具和其他运动部件的惯性。

然后根据实际运动曲线确定所需的加速扭矩。

步骤 3：定义精度要求

明确所需的定位精度、重复性、反冲、编码器分辨率和稳定时间。

不要仅仅因为某个产品的精度规格高于工艺要求就选择它。

步骤四：确定空心直径

如果需要电缆、气动管路、真空管或轴穿过中心，请在选择型号之前确定所需的通孔直径。

预留足够的空间，以便安装和日后维护。

步骤五：评估机械结构

最后，确定机器需要旋转平台还是精密旋转执行器。

如果主要要求是负载支撑、分度、大空心直径和平台刚性，那么空心旋转工作台可能是更好的选择。

如果主要要求是低背隙、精确伺服运动、紧凑集成和高扭矩密度，则谐波旋转执行器可能更合适。

哪种更适合高精度工业自动化？

两种方案各有优劣，没有绝对的优劣之分。具体选择取决于机器架构。

当旋转机构需要承载相当大的平台或夹具、承受径向和倾覆载荷、提供较大的中心开口以及执行重复分度或定位时，空心旋转工作台通常是更好的选择。

当应用需要紧凑、精密的旋转轴、低背隙、高定位精度、高减速比和集成伺服控制时，谐波旋转执行器通常是更好的选择。

对于工业自动化而言，选择标准可概括如下：

最终选择必须根据制造商的负载、承载、速度和精度规格进行确认。

HONPINE 精密旋转运动解决方案

HONPINE 为工业自动化、数控设备、半导体设备、3C 制造、检测系统和其他高精度应用提供精密运动部件。

其谐波传动和旋转执行器解决方案专为需要精确角度定位、低背隙、紧凑机械集成和可靠伺服运动的应用而设计。

对于正在比较空心旋转工作台和谐波旋转执行器的工程师来说，选择时应首先考虑实际运行条件，而不是产品名称。在最终确定配置之前，应评估负载惯性、加速度、定位精度、径向和轴向载荷、空心直径、安装空间和占空比等因素。

当这些参数被明确定义后，就更容易确定中空旋转平台或谐波旋转执行器是否能为特定的工业自动化系统提供更好的解决方案。

结论

空心旋转工作台和谐波旋转执行器都可以用于高精度工业自动化，但它们针对不同的需求进行了优化。

当机器需要刚性旋转平台、大中心通孔、高负载能力和可靠的分度性能时，空心旋转工作台就显得尤为重要。

当机器需要结构紧凑、精度高、背隙小、减速比高、伺服控制精确、运动部件集成的精密旋转轴时，谐波旋转执行器更为合适。

对于 3C 自动化、半导体设备、数控机床、锂电池生产和精密检测系统，正确的选择应基于负载、惯性、精度、刚度、空心直径、运动轮廓和系统集成要求。

目标并非选择功率最大的旋转部件，而是选择能够在不增加不必要的尺寸、成本或复杂性的前提下，提供所需性能的旋转运动架构。
