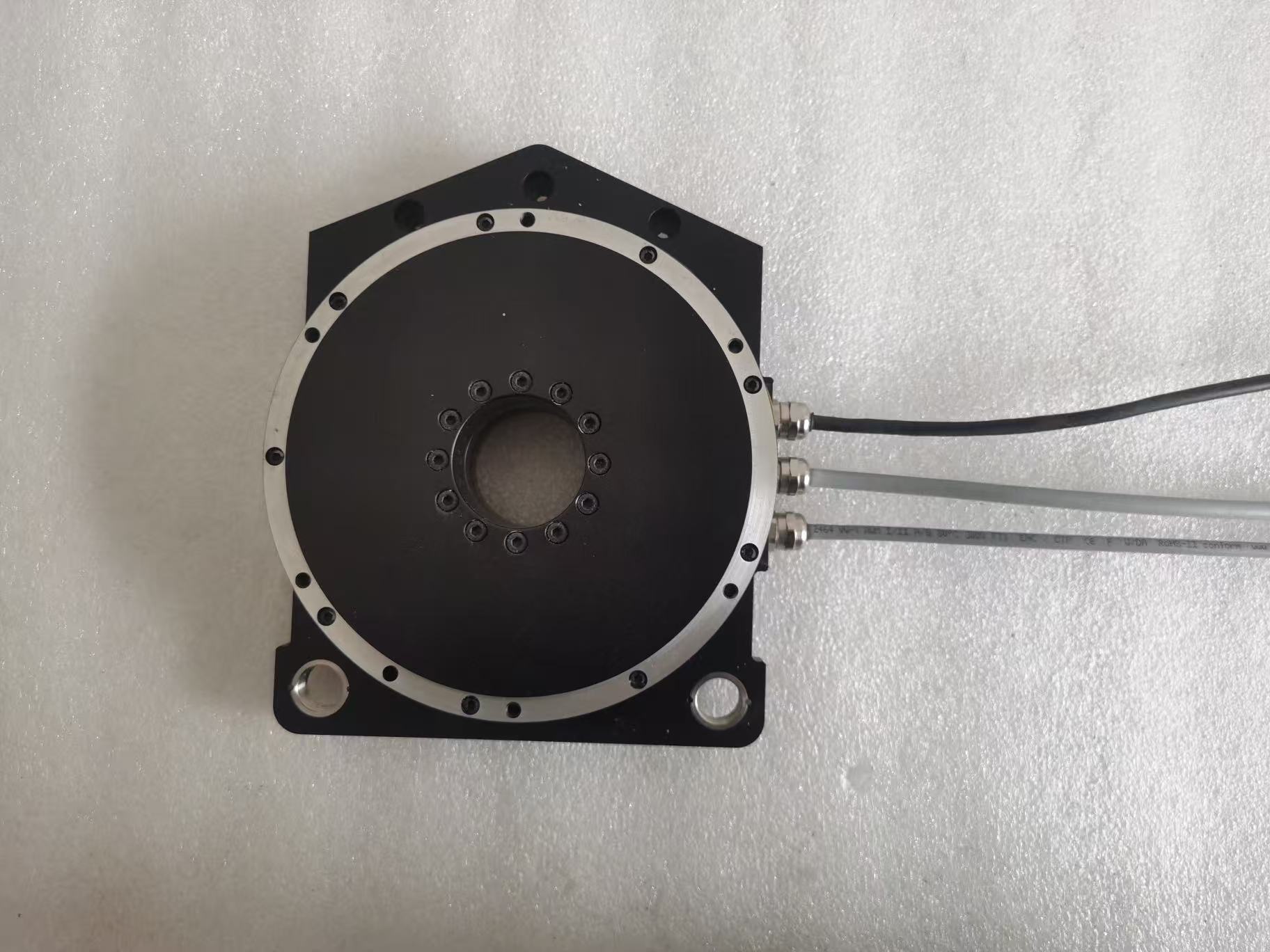

用于重载精密定位和工业自动化的空心轴直驱电机

简介

在重载自动化应用中，精密定位往往并非受限于控制系统本身，而是受限于电机与负载之间采用的机械传动方式。传统伺服电机配合减速机、皮带或其他传动机构，会引入额外的机械部件，从而可能产生反向间隙、传动误差、机械损耗及维护需求。当设备需要在重载条件下执行重复分度、连续旋转或高精度定位时，这些限制会愈发明显。

A直驱电机采用了截然不同的方式。电机不再通过独立的机械传动级产生扭矩，而是直接驱动旋转负载。这消除了中间齿轮的需求，并使扭矩可直接传递至输出轴。对于需要稳定定位、高重复精度、平稳低速运动及持续重载运行的应用，A直驱力矩电机可提供更高效的机械架构。

然而，对于工业设备设计人员而言，仅采用直驱并不足够。电机还必须匹配设备的实际负载、惯量、定位要求、安装空间、线缆布置和工作周期。因此，空心轴直驱电机在CNC设备、锂电池制造、光伏设备、光学加工、半导体检测及其他自动化生产系统中正变得尤为重要。

为什么传统机械传动会成为限制？

当传统伺服电机连接减速机或其他传动机构时，最终的定位性能取决于整个机械传动链，而不只是电机本身。每增加一个传动部件，都会引入潜在的误差来源，包括反向间隙、弹性变形、摩擦、装配公差和磨损。

这些影响在常规自动化中可能尚可控制，但当设备需要反复执行小角度定位，或在高负载下运行数千小时时，其影响会变得更加显著。

例如，在CNC加工过程中，重型工件可能需要旋转至多个加工位置。如果传动系统存在反向间隙或机械柔顺性，旋转方向反转时，在负载实际开始移动之前可能产生较小的定位误差。控制器可能已经到达指令位置，而工件尚未完全跟随。

直驱力矩电机可消除大部分此类机械复杂性，因为电机扭矩直接施加于旋转负载。在电机与工件之间减少机械传动部件后，系统能够实现更平稳的运动、更小的机械误差以及对输出位置更直接的控制。

对于重视重复精度和长期定位稳定性，而非仅追求高转速的设备而言，这一点尤为重要。

直驱电机何时更适合重载应用？

关于直驱系统最大的误解是，人们认为其仅适用于小型高精度机构。事实上，大型力矩电机可专门针对重载及持续工业运行进行设计。

关键考量因素不只是电机功率，还包括输出扭矩、负载惯量、加速度、工作周期与所需定位精度之间的关系。

在重载应用中，电机可能需要反复加速大型夹具，在规定角度位置停止，反转方向，并在整个生产过程中持续执行此循环。配备高减速比减速机的传统电机可提供足够的输出扭矩，但减速机也会成为传动链中的关键部件。

尺寸选型合理的直驱电机可在旋转轴处直接产生扭矩，从而减少电机与负载之间的机械接口数量。这能够简化机械架构，同时提高定位系统的响应性。

对于设备制造商而言，这意味着设计目标从简单地询问“我们应采用什么减速比？”转变为更有价值的问题：“直驱电机能否针对实际负载提供所需的持续扭矩、峰值扭矩、加速度和定位性能？”

这种方法在设计定制化自动化设备时尤其有价值。

空心轴设计解决的不仅是线缆布置问题

对于工业自动化而言，空心轴不只是一个结构特征，它能够直接影响整机架构。

传统实心轴电机要求线缆、气动管路、真空管、传感器或其他辅助设施绕过旋转机构进行布置。随着部件数量增加，外部布线会变得更加复杂，并可能干扰设备运动。

空心轴直驱电机在旋转轴内部提供通道。线缆、气动管路、真空管线、光学部件及其他辅助设施可穿过电机中心，并直接连接至旋转工装。

这在光伏制造系统、光学检测设备、重载分度机构和自动化装配设备等应用中尤具价值。

例如，在大尺寸光伏印刷工艺中，旋转机构可能需要改变工件方向，同时保持精确定位。采用空心轴架构后，线缆和气动管路可经由中心布置，而无需绕过旋转机构。这可减少外部干扰，使整体设备结构更简洁，也更便于维护。

同样的原理也适用于自动化加工和检测系统，在这些系统中，真空夹具、传感器、照明系统或其他辅助部件需要集成在旋转负载周围。

用于锂电池制造的直驱电机

锂电池生产是一个典型应用，在该领域中必须同时考虑扭矩、重复精度、连续运行和机械可靠性。

在电芯叠片和焊接等工艺中，生产设备可能需要反复将相对较重的夹具或电池模组定位至不同角度位置。旋转机构必须在大量运行循环中保持稳定定位。

直驱电机可直接驱动旋转机构，而无需依赖传统减速机。这减少了传动部件数量，并使电机能够直接响应位置指令。

对于大批量生产线，另一项优势在于长期机械一致性。当传动链包含齿轮、皮带或其他易磨损部件时，机械性能会随时间逐渐变化。直驱架构减少了这些传动元件，有助于简化维护并提高长期定位稳定性。

对于持续运行的电池制造设备而言，这种差异可能十分重要，因为即使微小的定位偏差也会影响后续焊接、装配或检测工艺。

用于光伏设备的直驱力矩电机

光伏制造设备通常涉及大型工件、精密对准及连续自动化运行。因此，旋转机构需要兼具高扭矩能力和稳定的角度定位。

当旋转负载较大且设备需要频繁分度或改变方向时，直驱力矩电机尤其适用。

直接扭矩输出使电机无需增加额外减速级即可控制旋转负载。结合空心轴设计后，旋转机构中心还可用于线缆和气动管路布置。

该架构适用于光伏检测、印刷、对准及其他自动化工艺，在这些工艺中，工件必须在进行下一道制造工序前得到精确定位。

设备设计人员无需围绕外置减速机设计设备后再设法容纳布线，而可将电机直接集成至旋转机构中，并将空心轴作为设备内部布线架构的一部分。

用于CNC加工和重载定位的直驱电机

CNC加工是高扭矩直驱系统的另一重要应用领域。

在铣削、钻削、磨削或多角度加工过程中，工件或工装可能需要反复旋转，同时保持稳定的角度位置。旋转机构必须承受切削力，同时维持定位精度。

传统齿轮传动系统可提供高输出扭矩，但当系统频繁改变方向时，反向间隙和传动柔顺性会变得愈发重要。

直驱电机可在电机与旋转负载之间提供更直接的连接。由于没有中间减速齿轮，系统可快速响应位置指令，并避免传统减速机反向间隙。

然而，对于重载CNC定位应用，电机选型必须考虑完整的负载曲线。所需持续扭矩、峰值扭矩、加速度、停止时间、工件惯量及外部加工力均需综合评估。

在这一方面，定制化直驱解决方案可比仅依据额定扭矩选择电机提供更大价值。

光学与半导体设备：无需额外传动的精密性能

光学检测和半导体设备的要求与重型加工不同，但相同的直驱原理同样具有价值。

在光学对准、晶圆检测、缺陷检测和精密校准设备中，机构可能需要执行极小的角度运动，同时保持平稳运动。

传统传动系统可能引入机械间隙和摩擦，使极小幅度的运动更难控制。直驱架构将电机直接布置于旋转轴线上，使控制器可更直接地调节实际旋转运动。

对于紧凑型检测设备，空心轴配置还具有另一项优势。中心通道可用于集成线缆、光学部件、真空管线或其他系统元件，而不会显著增加机构的外部尺寸。

这使空心轴直驱电机特别适用于同时重视机械集成与定位性能的紧凑型精密自动化设备。

如何为您的应用选择直驱电机？

直驱电机选型应从应用需求出发，而非从电机规格书出发。

评估持续扭矩和峰值扭矩

首要问题是实际负载扭矩。电机必须为正常运行提供足够的持续扭矩，并为加速、减速、紧急停止和瞬态负载提供足够的峰值扭矩。

考虑负载惯量和加速度

第二项考量因素是负载惯量。重型工件在加速期间所需的扭矩可能远大于稳态旋转时的扭矩。因此，如果其动态响应无法匹配所需的加速度曲线，即使电机具有较高额定扭矩，也未必适用。

匹配定位要求

定位要求同样重要。如果设备需要频繁改变方向并具有高重复精度，消除机械传动反向间隙可带来显著优势。

考虑空心轴集成

安装要求也应在设计初期纳入考虑。如果线缆、气动管路、真空管或光学部件需要穿过旋转机构中心，空心轴直驱电机可简化整个机械结构。

评估工作周期和运行环境

最后，应评估运行环境和工作周期。与实验室设备相比，连续24小时生产、重载、高加速度和频繁分度对电机提出了截然不同的要求。

从电机选型到完整运动解决方案

对于设备制造商而言，选择直驱电机并不只是用另一台电机替代伺服电机和减速机。

真正的目标是开发与应用所需扭矩、惯量、定位精度、速度、机械结构和工作周期相匹配的运动系统。

在此可根据实际设备要求比较不同驱动架构。当应用受益于直接扭矩传递、较低机械复杂性、平稳运动和高定位稳定性时，直驱电机可成为出色选择。当设备需要紧凑的齿轮传动、高扭矩倍增或集成式机器人关节功能时，谐波执行器或行星关节模组可能更为合适。

因此，HONPINE并不专注于单一运动架构。其产品组合涵盖直驱电机、谐波执行器、谐波关节模组和行星关节模组，使工程师能够根据设备的机械要求选择合适的运动解决方案。

为什么选择HONPINE的定制化运动解决方案？

许多自动化项目无法完全归入标准产品类别。CNC定位机构可能需要高扭矩直驱电机，而机器人轴可能需要配备集成编码器和驱动系统的谐波关节模组。紧凑型医疗机构可能优先考虑轻量化和空心轴集成，而重型工业轴可能优先考虑持续扭矩和刚性。

因此，基于应用的选型通常比仅从目录中选择产品更有效。

HONPINE可评估负载特性、所需速度、定位精度、安装空间、轴配置、通信要求和运行条件，帮助客户确定合适的运动架构。

对于重载精密旋转，空心轴直驱电机可在提供直接扭矩输出的同时，消除不必要的传动部件。对于需要紧凑集成、传感、制动和闭环控制的机器人关节，集成式谐波关节模组可提供更完整的解决方案。对于需要高减速比和紧凑行星传动的应用，行星关节模组可提供另一种架构。

目标不是为每个应用使用相同的电机，而是为设备选择正确的运动架构。

结论

随着工业自动化持续要求更高的定位精度、更快的响应速度、更大的负载能力以及更简单的机械集成，电机本身的作用正变得愈发重要。

A直驱电机无需传统机械减速级，并将扭矩直接传递至负载。对于重载定位、CNC加工、锂电池制造、光伏设备、光学检测、半导体设备及其他精密自动化应用，该架构能够在提高运动响应性和长期定位稳定性的同时，降低机械复杂性。

加入空心轴后，电机不再只是驱动部件。它可成为设备机械架构的重要组成部分，为线缆、气动管路、真空系统及其他辅助部件提供中心通道。

因此，对于开发定制化自动化设备的工程师而言，最重要的问题不只是直驱电机是否具有足够功率。更重要的问题是，完整运动架构是否针对应用的负载、惯量、精度、速度、安装要求和生产周期进行了优化。

HONPINE提供多种运动解决方案，涵盖直驱电机、直驱力矩电机、谐波关节模组和行星关节模组，帮助设备制造商从单个部件迈向针对具体应用的运动解决方案。
