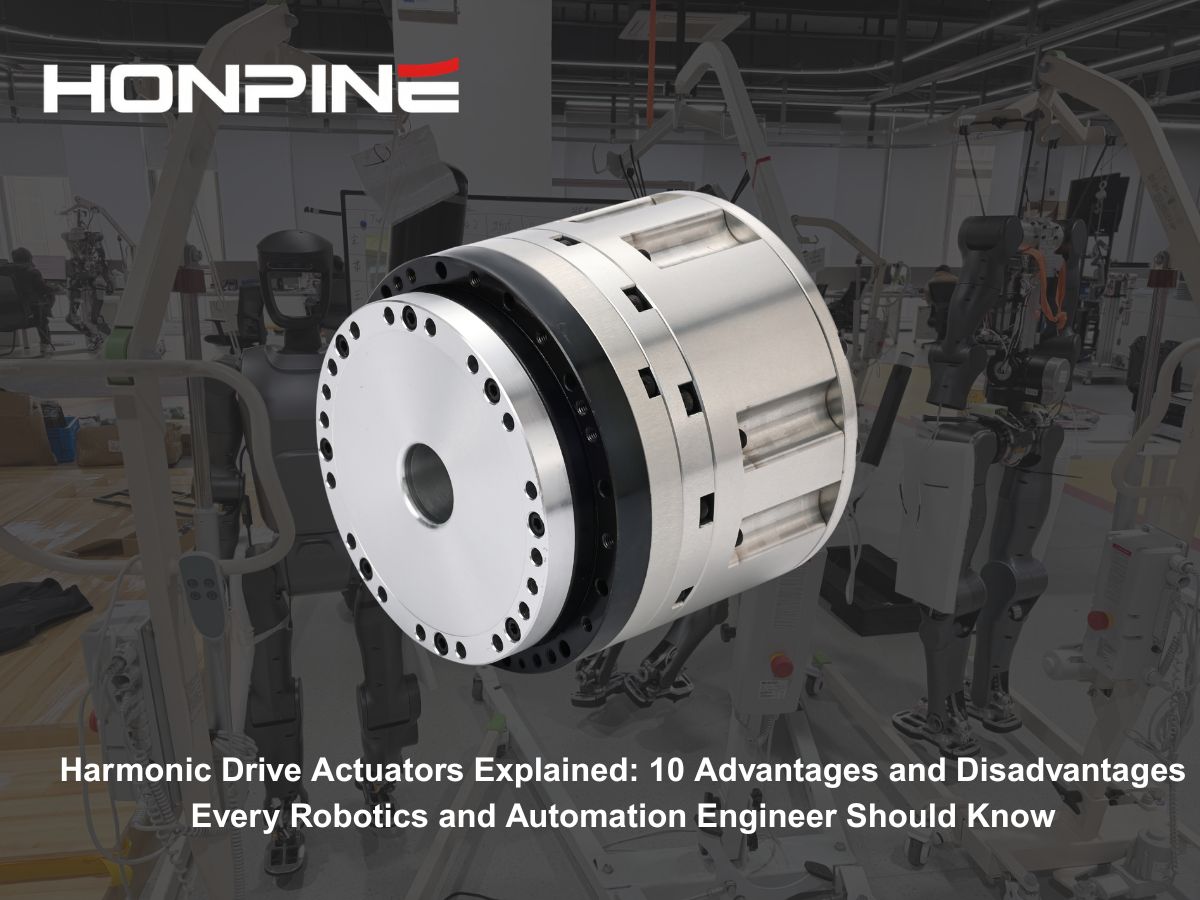

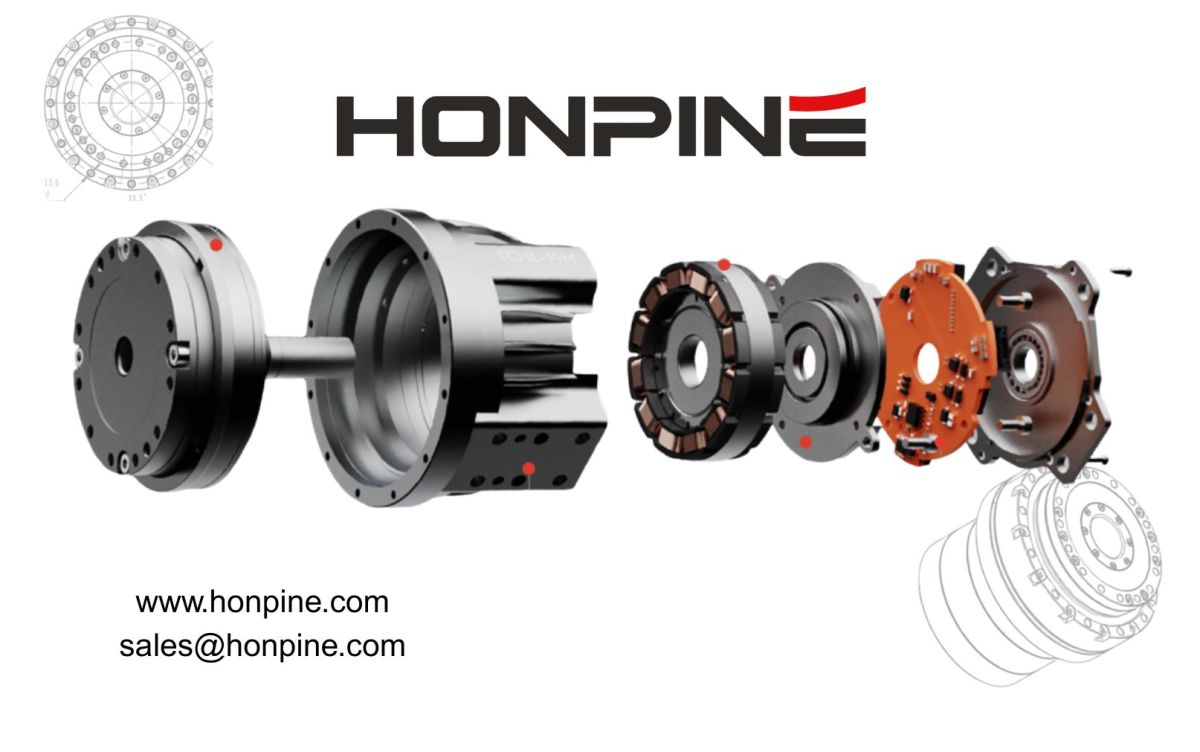

谐波驱动执行器详解：每位机器人与自动化工程师都应了解的10大优缺点

在选择运动控制解决方案时，了解谐波旋转执行器的优势与局限至关重要。虽然这类执行器以卓越的精度和紧凑的设计而广受认可，但它们也存在固有局限，因此并不适用于某些重载应用。

本指南全面概述了谐波执行器的优缺点，帮助工程师根据具体应用需求选择合适的传动解决方案。

谐波旋转执行器的核心优势

1. 卓越的精度与近乎零背隙

谐波传动执行器最大的优势在于其独特的柔性齿轮啮合原理。通过对柔轮进行可控弹性变形，它能够实现极高的传动精度，几乎没有背隙。

这使得谐波旋转执行器非常适用于需要超高精度定位的应用，包括：

• 协作机器人（Cobots）

• 半导体制造设备

• 航空航天伺服系统

• 医疗自动化

• 光学检测系统

在适当的背隙补偿下，即使在负载条件下，重复定位精度也可达到角秒级，因此谐波传动伺服电机系统成为精密运动控制的首选。

2. 高减速比与极其紧凑的结构

与传统减速箱不同，单级谐波执行器即可实现 50:1 至 300:1 的减速比，远超大多数行星减速箱。

主要优势包括：

• 更少的机械部件

• 紧凑的机械布局

• 轻量化结构

• 更小的安装空间

与实现相同减速比的传统多级减速机相比，谐波旋转执行器可将整体体积缩小三分之一以上，同时显著降低系统重量。

这使其特别适用于机器人关节、移动机器人、AGV 以及空间受限的自动化设备。

3. 运行平稳且低噪音

谐波传动执行器在运行过程中，超过 30% 的齿同时啮合，将载荷分散到多个齿面。

其优势包括：

• 平稳的扭矩传递

• 低振动

• 极低的齿轮噪音

• 出色的运动稳定性

这些特性在协作机器人和实验室自动化中尤为重要，因为安静运行有助于改善工作环境。

4. 可将运动传递至密封环境内

谐波齿轮技术的一项独特特性是，能够在不破坏密封腔体完整性的前提下，将运动传递到完全密封的环境中。

这使得谐波旋转执行器在以下场景中尤为有价值：

• 真空腔体

• 半导体加工设备

• 航空航天密封系统

• 化工处理设备

• 危险气体环境

• 很少有刚性传动系统能够提供同样的能力。

5. 优秀的同轴设计与紧凑集成

谐波执行器的输入轴和输出轴天然同轴，从而简化了机器设计并提高了结构对称性。

许多谐波传动伺服电机系统还采用空心轴设计，可使电缆、气管、光纤或激光束从中心穿过。

优势包括：

• 更整洁的线缆布置

• 降低线缆磨损

• 更易于集成到机器人关节中

• 更高的整体系统可靠性

6. 长期保持精度寿命

尽管柔轮疲劳是主要磨损机制，但在适当润滑和负载条件下，高端谐波传动执行器可在较长运行周期内保持出色的定位精度。

一些高端产品在运行超过 20,000 小时后，绝对定位精度仍可保持在 10 角秒以内，满足工业自动化对长期可靠性的要求。

7. 免维护设计与高防护等级

现代一体化谐波旋转执行器通常设计为：

• IP67 防护

• 出厂密封润滑

• 免维护运行

无需定期更换润滑脂或进行机械调整，可显著降低产品全生命周期内的维护成本。

谐波旋转执行器的局限性

1. 抗冲击性和过载能力有限

谐波执行器最大的弱点是其抗冲击载荷能力相对较差。

由于扭矩传递依赖于薄壁柔轮的持续弹性变形，突然冲击和剧烈振动会加速疲劳损伤。

例如以下应用：

• 人形机器人腿部

• 重型物料搬运

• 锻压设备

• 冲击机械

可能会超过柔轮的疲劳极限。

2. 扭转刚度较低

实现零背隙所依赖的弹性变形，也会降低扭转刚度。

与以下产品相比：

• 行星减速箱

• RV 减速机

谐波传动执行器表现出明显更高的扭转柔顺性。

这种弹性特性会降低：

• 伺服带宽

• 动态响应

• 高速定位稳定性

尤其是在需要极高机械传动刚性的应用中。

3. 效率较低且易发热

与行星减速箱不同，谐波旋转执行器在工作过程中会持续消耗能量来使柔轮发生变形。

因此：

• 传动效率通常较低。

• 内部摩擦会产生更多热量。

• 高速连续运行需要谨慎的热管理。

冷却不足或润滑不当会降低承载能力和使用寿命。

4. 制造复杂度高且成本高

生产高质量的谐波传动执行器需要极其先进的制造技术。

关键部件如：

• 柔轮

• 柔性轴承

• 齿形

必须承受数百万次循环应力。

这要求：

• 超洁净合金材料

• 精密热处理

• 微米级加工

• 高性能润滑剂

这些制造要求导致谐波传动伺服电机系统的成本相对较高。

5. 制造门槛极高

制造可靠的谐波执行器涉及多项高度专业化的工艺：

• 精密热处理

• 微米级加工

• 人工精密装配

• 高端润滑脂填充

• 高精度检测与测试

许多核心生产技术、专有润滑剂和专用设备仍集中在少数全球制造商手中。

因此，对于新进入市场的制造商而言，一致性和长期可靠性仍然是挑战。

6. 显著的扭转变形

柔轮的弹性特性会在负载下产生可测量的扭转变形。

研究表明，扭转变形可达到 20 至 30 角分，甚至更高，具体取决于工作条件。

对于需要最高刚性的应用，例如：

• 高速加工

• 重载定位

• 精密机床

这种柔顺性会降低定位稳定性和伺服性能。

7. 与行星和 RV 减速机相比传动效率较低

典型谐波旋转执行器的效率通常低于行星减速机。

大致效率如下：

• 谐波传动：70-85%（取决于减速比和负载）

• 行星减速箱：95% 或更高

• RV 减速机：通常高于谐波传动

大部分能量损失来自柔轮反复弹性变形和内部摩擦。

热设计不佳在连续运行下会进一步降低效率。

8. 启动扭矩较高

谐波传动执行器在启动时需要额外扭矩，因为柔轮必须先建立弹性变形后才能传递负载。

在较低减速比下，这一特性会更加明显。

涉及以下工况的应用：

• 频繁启停循环

• 低速大扭矩运行

可能需要更大功率的伺服电机和更高的启动电流。

9. 不具备自锁能力

与大多数齿轮传动系统一样，谐波执行器不具备自锁功能。

垂直轴或受重力载荷的机器人关节在断电后需要额外的保持制动器，以防止意外移动。

这会增加整体系统的复杂性和成本。

10. 回驱能力有限

由于柔轮内部的摩擦和弹性变形，反向驱动效率相对较差。

与行星减速箱相比，当外力试图反向驱动输出轴时，谐波传动执行器表现出更明显的非线性阻力。

因此，它们通常不太适合能量回收应用。

结论

谐波旋转执行器的优势主要集中在四个关键方面：

• 超高精度

• 轻量化结构

• 紧凑安装

• 出色的密封能力

其局限性同样十分明确：

• 扭转刚度较低

• 抗冲击性较弱

• 疲劳寿命有限

• 制造复杂度更高

• 传动效率较低

因此，谐波传动执行器并不是一种通用传动解决方案。它更适合对定位精度、紧凑尺寸以及轻至中等负载有较高要求的应用，例如协作机器人、半导体设备、医疗器械、航空航天机构和精密自动化设备。

在选择谐波传动伺服电机或谐波旋转执行器时，工程师应仔细评估冲击载荷、工作扭矩、定位精度、环境条件、使用寿命预期以及热性能。对这些因素进行均衡评估，将有助于确保获得最合适的解决方案，实现长期可靠性和最佳系统性能。
