小型谐波减速器：优势、应用与选型指南

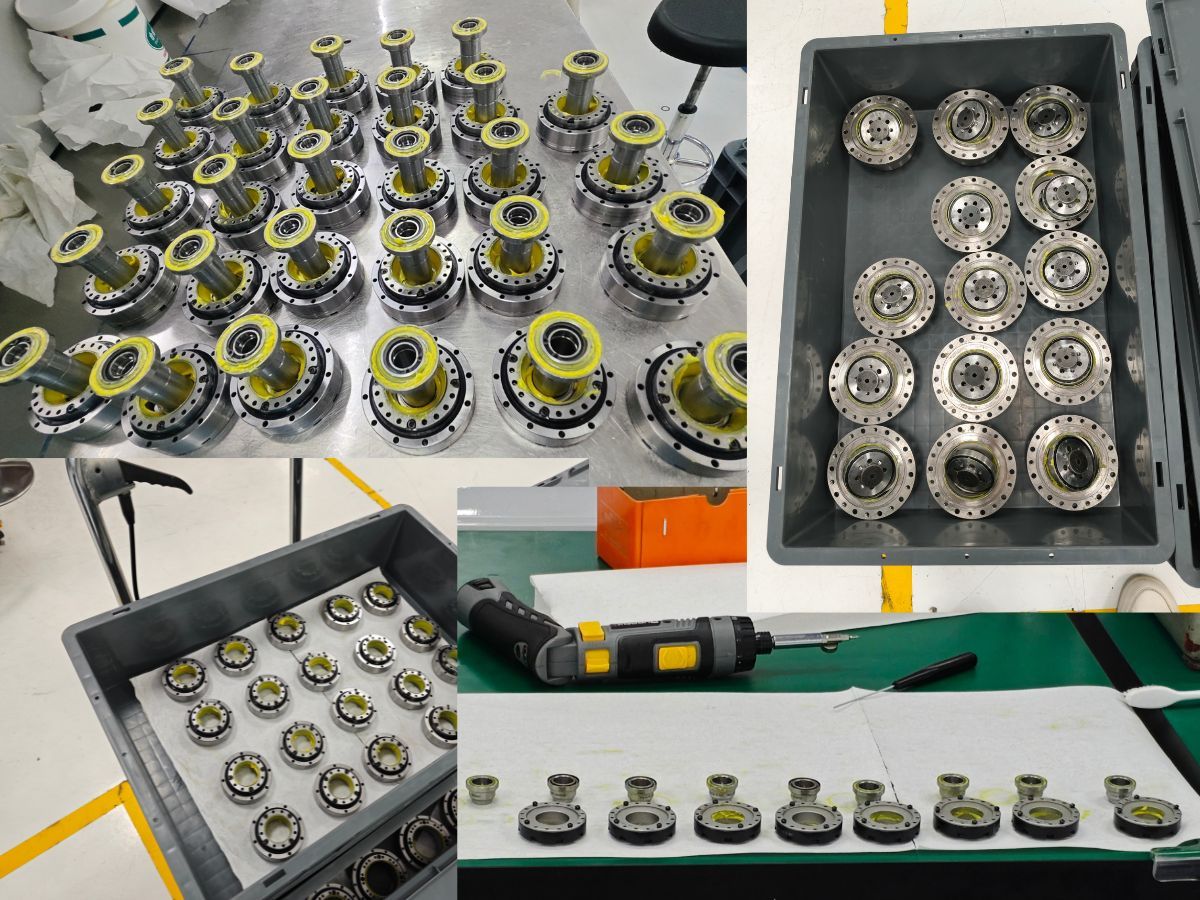

小型谐波减速器专为精密运动系统设计，适用于需要同时考虑安装空间、重量、减速比、回程间隙和定位精度的应用。

与用于重载机器人关节和工业机械的较大型谐波减速器相比，小型谐波减速器更注重在有限的机械包络空间内实现高传动性能。其尤其适用于紧凑型机器人关节、精密旋转机构、半导体设备、医疗器械、光学系统和轻量化自动化设备。

然而，选择小型谐波减速器并不只是选择现有型号中尺寸最小的一款。随着减速器尺寸缩小，扭矩能力、扭转刚度、热性能、允许转速、疲劳寿命和负载条件变得日益重要。

本文重点介绍小型谐波减速器的实际特性、优势、局限性、应用和选型注意事项。

小型谐波减速器的关键性能特性

小型谐波减速器的性能取决于其外径、减速比、额定扭矩、输入转速、润滑、负载曲线和运行条件。因此，以下数值应视为一般工程参考，而非通用规格。

小型结构中的高减速比

小型谐波减速器的主要优势之一，是无需采用大型传动结构即可提供高减速比。

小型谐波减速器型号通常可提供约50:1至320:1的减速比，部分产品系列的减速比可低至约30:1。

这使紧凑型电机和减速器组合无需增加多个传统齿轮级，即可实现相对较低的输出转速和较高的输出扭矩。

对于紧凑型机器人关节和旋转执行器，这有助于减小执行器的整体长度和直径。

紧凑型精密系统中的近零回程间隙

小型谐波减速器可通过柔轮与刚轮之间的预紧齿啮合，实现近零回程间隙。

这对于即使少量机械游隙也会影响定位精度、重复精度或运动稳定性的应用非常重要。

然而，完整运动系统的回程间隙并非仅由谐波减速器决定。

轴承、安装接口、联轴器、输出结构和其他机械部件也会影响系统总回程间隙。

因此，工程师在评估紧凑型精密传动系统时，应区分回程间隙、传动误差和弹性变形。

高传动精度

小型谐波减速器可根据产品设计和精度等级实现角秒级传动精度。

标准传动误差可能约为60角秒，而高精度配置可根据设计和测量条件达到约30角秒，甚至10角秒级性能。

对于紧凑型旋转机构，这种小尺寸、高减速比和精确传动的组合可减少对额外机械校正机构的需求。

紧凑轻量化结构

尺寸和重量通常是选择小型谐波减速器的主要原因。

紧凑型谐波减速器可在相对较小的直径和轴向包络空间内提供高减速比。当减速器必须集成到机器人关节、旋转执行器、末端执行器、光学机构或其他空间受限设备中时，这一点尤为重要。

中空结构可为电缆、轴、气动管路或其他内部部件提供额外空间。

对于移动机器人和轻量化机器人，减轻减速器质量还可降低上游关节需要承载的惯量。

扭矩和转速范围

小型谐波减速器的扭矩范围通常为数N·m至数十N·m，具体取决于外径和减速比。

一些微型型号可支持相对较高的输入转速，最高可能达到约8,000 RPM；而连续运行转速通常需要根据负载、温度、润滑和减速比进行降额。

因此，不应仅依据最高转速选择小型减速器。

实际连续扭矩、峰值扭矩、平均转速和工作循环均需综合考虑。

效率

谐波减速器效率随减速比、负载、输入转速、润滑和工作温度而变化。

在适宜的额定运行条件下，效率通常可处于80–90%范围内。

在轻载、极高减速比或高输入转速下，效率可能会降低。

对于热容量有限的小型执行器，发热可能成为重要设计因素，因为较小的壳体提供的散热表面积较少。

小型谐波减速器的优势

无需多级齿轮传动即可实现高减速比

小型谐波减速器可在单级传动中提供高减速比。

当电机和传动装置必须安装在有限空间内，同时仍需提供足够输出扭矩时，这一特性非常有用。

与多级行星传动布置相比，单级谐波减速器可简化传动架构并减少齿轮级数。

适用于紧凑型精密运动的低回程间隙

近零回程间隙对于小型精密机构尤为重要。

例如，在紧凑型机器人关节中，减速器输出端的机械游隙会直接影响关节定位和重复精度。

因此，小型谐波减速器为精密旋转运动提供了紧凑尺寸与低回程间隙传动的实用组合。

低质量和高扭矩密度

对于轻量化机器人关节和紧凑型旋转执行器等应用，减速器重量会直接影响整个系统。

较小的谐波减速器可在维持相对较高减速比和有效输出扭矩的同时，降低执行器质量。

这使紧凑型谐波传动适用于机器人腕部、肘部、末端执行器、检测机构及其他对每一克重量都很敏感的运动结构。

有利于系统集成的中空结构

中空谐波减速器可通过为电缆、轴或其他部件提供内部通道，简化机械集成。

这对于机器人关节和旋转执行器尤其有用，因为电源线和信号线通常需要穿过关节中心。

中空结构还有助于减少外部电缆布线并提升机构整体紧凑性。

有限安装空间内的高精度

在许多紧凑型自动化系统中，可用空间由周边机械结构固定。

因此，增大减速器尺寸并不总是可行的选择。

小型谐波减速器可在不显著增加安装包络空间的情况下，维持高减速比和精度。

小型谐波减速器的局限性

小尺寸也带来若干工程局限性，应在设计阶段进行评估。

扭矩和扭转刚度有限

较小的谐波减速器其扭矩能力自然低于较大型号。

其扭转刚度也可能低于某些为重负载设计的RV减速器或高刚性行星减速器。

当紧凑型减速器承受较大外力、高倾覆力矩或长悬臂负载时，这一点尤为重要。

对于重载应用，可能需要增大减速器尺寸或采用RV或行星传动。

热管理可能更困难

微型谐波减速器较小的壳体提供的散热表面积较少。

因此，在连续高速或高负载运行期间，发热可能成为限制因素。

工程师在评估热性能时，应考虑电机转速、减速器效率、连续扭矩、环境温度、润滑和安装条件。

柔轮疲劳

柔轮在运行期间会反复发生弹性变形。

这使疲劳寿命成为小型谐波减速器的重要考量，尤其是在减速器连续运行或频繁经历扭矩反转时。

应依据实际负载曲线评估使用寿命，而非仅将电机标称扭矩与减速器额定扭矩进行比较。

对冲击和过载的敏感性

小型谐波减速器承受严重冲击和反复过载的能力有限。

涉及频繁机械冲击、突发负载反转或高峰值扭矩的应用需要仔细验证。

如果抗冲击性是首要要求，则可根据应用考虑采用RV减速器或其他传动架构。

安装精度仍然重要

紧凑型减速器并不能消除对正确机械安装的需求。

安装同心度、轴承支撑、输出负载、壳体刚度和联轴器对中均会影响传动装置的实际性能。

这对于小型精密机构尤其重要，因为机械误差可能占系统总误差的很大部分。

小型谐波减速器的应用

小型谐波减速器紧凑的外形使其特别适用于空间和重量受限的精密应用。

紧凑型机器人关节和协作机器人

小型谐波减速器常用于紧凑型机器人关节，尤其适合要求低回程间隙、低重量和高减速比的应用。

典型应用包括机器人腕部、肘部、轻量化机械臂、末端执行器和紧凑型协作机器人关节。

减速器还可与无框力矩电机、编码器、制动器和驱动器集成，形成紧凑型机器人关节执行器。

对于具有高扭矩和高外部负载的较大机器人轴，RV减速器或较大的行星传动系统可能更合适。

人形机器人关节

对轻量化人形机器人的日益增长需求，为紧凑型传动系统带来了新的要求。

对于机械包络空间有限且需要精确旋转运动的关节，可考虑使用小型谐波减速器。

潜在应用包括：

• 机器人肘部

• 腕部

• 肩部机构

• 手部和手指关节

• 紧凑型辅助关节

并非每个人形机器人关节都需要相同的传动架构。

例如，髋关节和膝关节可能需要显著更高的扭矩、刚度和抗冲击性，因此可能采用行星、RV、直线或混合传动系统。

半导体和晶圆搬运设备

小型谐波减速器可用于半导体制造设备中的紧凑型旋转机构。

潜在应用包括晶圆搬运机器人臂、EFEM机构、OHSV系统、检测轴、对准机构、芯片键合设备和轻量化分度机构。

在半导体环境中，还应评估减速器的润滑、颗粒产生、洁净室兼容性和工作温度。

对于高精度半导体平台，可采用专用直线电机、空气轴承和其他精密运动技术，而非传统齿轮减速器。

医疗和外科设备

紧凑型谐波减速器可用于安装空间有限但需要精确运动的医疗机构中。

潜在应用包括手术机器人关节、器械定位机构、内窥镜定向系统、康复设备和紧凑型医疗旋转机构。

当传动装置必须集成到小型运动机构中时，低回程间隙和紧凑尺寸尤为有用。

光学和精密定位系统

光学设备通常需要在有限机械包络空间内实现精确角度定位。

小型谐波减速器可用于光学调节机构、电光定位系统、激光对准机构、望远镜辅助轴和紧凑型旋转平台。

选型时不仅应考虑角度精度，还应考虑输出刚度、重复精度、负载惯量和环境要求。

轻量化CNC旋转轴和分度系统

紧凑型谐波减速器可用于轻量化CNC转台、紧凑型分度机构、实验室定位系统和辅助旋转轴。

当加工或定位负载适中时，它们更为适用。

涉及较大切削力和倾覆力矩的重载加工应用，可能需要更大的RV减速器或其他高刚性传动方案。

检测、测量和自动化设备

紧凑型检测系统、测量设备、AOI机构、激光定位系统和专用自动化设备通常具有严格的空间限制。

小型谐波减速器可在不占用机器结构较大空间的情况下，提供所需的减速比和角度定位性能。

何时应避免使用小型谐波减速器？

小型谐波减速器并不会仅仅因为应用安装空间有限就自动适用。

所需扭矩过高

如果所需连续扭矩或峰值扭矩超过紧凑型谐波减速器型号的能力，则应考虑采用更大的传动装置或其他减速器架构。

应用具有高冲击负载

频繁冲击和过载会降低柔轮疲劳寿命。

因此，在选择微型谐波减速器之前，应仔细评估具有严重机械冲击的应用。

存在较大倾覆力矩

不应期望小型谐波减速器能够独立承受较大的外部力矩。

当应用具有长悬臂、较大径向负载或较大倾覆力矩时，应单独设计轴承和支撑结构，或选择更合适的传动架构。

需要连续高速运行

小型减速器壳体的散热能力可能有限。

如果应用需要连续高速运行，则应在最终选型前验证效率、发热、润滑和冷却条件。

需要极长使用寿命

如果设备必须在无需维护的情况下连续运行极长时间，则应根据实际寿命计算评估谐波减速器。

仅凭标称额定扭矩不足以确定预期寿命。

如何选择小型谐波减速器？

选择紧凑型谐波减速器应从实际运行条件出发，而不是从可用减速器的最小尺寸出发。

评估完整负载曲线

第一步是确定实际负载曲线。

工程师应评估：

• 额定输出扭矩

• 平均输出扭矩

• 峰值扭矩

• 输出转速

• 输入转速

• 负载反转频率

• 冲击负载

• 工作循环

• 外部径向和轴向负载

• 倾覆力矩

这些信息比仅将电机标称扭矩与减速器额定扭矩进行比较更有价值。

使减速比与电机转速匹配

所需减速比应根据电机运行转速和所需输出转速计算。

高减速比可使执行器紧凑，但极高减速比可能降低效率并增加热负载。

因此，所选减速比应平衡输出转速、扭矩、效率和工作温度。

检查回程间隙、传动误差和重复精度

在选择小型精密减速器时，工程师不应将“零回程间隙”作为完整精度规格的替代指标。

回程间隙、传动误差、定位精度、重复精度和弹性变形描述的是系统性能的不同方面。

应将减速器与电机、编码器、轴承、联轴器、安装结构和控制器一同评估。

检查安装尺寸

对于紧凑型设备，机械尺寸可能与扭矩同样重要。

重要参数包括：

• 外径

• 总长度

• 中空直径

• 安装接口

• 输入轴尺寸

• 输出法兰尺寸

• 轴承布置

• 电缆布线空间

如果输出轴承能力或机械接口无法满足应用要求，较小的外径并不一定是最佳方案。

验证使用寿命

使用寿命验证应包括平均扭矩、转速、温度、润滑、运行时间和负载反转。

对于频繁加速和减速的应用，应采用实际工作循环，而非假定在额定扭矩下连续运行。

当刚度和负载能力比最小尺寸和重量更重要时，RV减速器较大且较重的结构可能是合理选择。

结论

小型谐波减速器为安装空间和重量受限、但仍需要高减速比、近零回程间隙和精密旋转运动的应用提供了实用的传动解决方案。

其紧凑型架构使其尤其适用于轻量化机器人关节、人形机器人腕部和肘部、半导体搬运机构、医疗设备、光学系统、检测设备和精密旋转机构。

然而，紧凑尺寸也带来了工程局限性。

在选择小型谐波减速器之前，均需评估扭矩能力、扭转刚度、热性能、柔轮疲劳、冲击负载、外部力矩、运行转速和使用寿命。

对于以紧凑尺寸、低重量、高减速比和精度为主要要求的应用，小型谐波减速器可以是一种有效的传动架构。

对于以重负载、高刚度、严重冲击或极高扭矩为主的应用，较大的RV或行星传动解决方案可能更合适。

最终选型应始终基于设备的完整运行曲线，而非仅依据减速器尺寸或额定扭矩。
